Actividad 1: Crear un nuevo estudio de optimización de formas

En esta actividad:

• Creará el estudio Estudio 1: Optimización de formas

• Seleccionará las unidades de la simulación.

  Nota: Las unidades de simulación son independientes de las unidades especificadas en el espacio de trabajo Diseño.

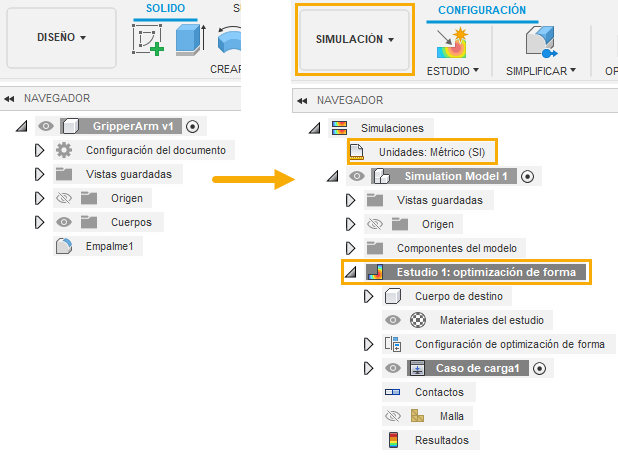

  Navegador cuando se importa el modelo por primera vez (izquierda). Navegador después de crear un nuevo estudio de Optimización de formas (derecha).

Requisitos previos

• Fusion iniciado.
• Ubicación del archivo de datos: Muestras > Formación básica > 11-Simulación > Brazo de agarre.

Pasos

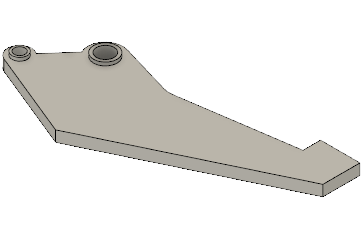

1. Abra el modelo de forma inicial, Brazo de agarre, en la dirección Z hacia arriba, desde la carpeta Aprendizaje básico del Panel de datos.

   1. Si el Panel de datos no se muestra actualmente, haga clic en Mostrar panel de datos en la parte superior de la pantalla.
   2. El nivel superior (la vista inicial) del Panel de datos se divide en dos subsecciones: TODOS LOS PROYECTOS y MUESTRAS. Desplácese hacia abajo hasta llegar a MUESTRAS.
   3. Haga doble clic en la carpeta Aprendizaje básico para abrirla.
   4. Haga doble clic en la carpeta 11-Simulación para abrirla.
   5. Haga doble clic en el modelo Brazo de agarre para abrirlo en el lienzo.
      Nota: El modelo de muestra es de solo lectura, por lo que debe guardar una copia en un proyecto personal.




2. Identifique un proyecto personal en el que guardar los modelos de forma inicial.

   1. Haga clic en Archivo > Guardar como.
   2. Introduzca un nombre, como Brazo de agarre, en el campo de nombre.
   3. Expanda el botón de flecha situado junto al campo Ubicación.
   4. Haga clic en un proyecto existente o en Nuevo proyecto para iniciar un nuevo proyecto.

3. Identifique o cree una carpeta en la que guardar los modelos de forma inicial.

   1. Haga doble clic en una carpeta del proyecto para seleccionarla o cree una nueva carpeta.
   2. Para crear una carpeta, haga clic en Nueva carpeta.
   3. Escriba un nombre, como Brazo de agarre, para la carpeta.
   4. Pulse Intro.
   5. Haga doble clic en la carpeta para convertirla en la ubicación actual de almacenamiento de archivos.
   6. Haga clic en Guardar

4. Seleccione Optimización de formas como nuevo estudio de simulación.

   1. Haga clic en el menú desplegable Cambiar espacio de trabajo en el extremo superior izquierdo de la barra de herramientas y seleccione Simulación.


   2. En el cuadro de diálogo Nuevos estudios, seleccione Optimización de formas.
   3. Haga clic en Crear estudio para cerrar el cuadro de diálogo Nuevo estudio y crear el nuevo estudio.

5. Cambie el sistema de unidades por defecto a Métrico (SI).

   1. En el navegador, coloque el cursor sobre el Unidades y, a continuación, haga clic en Editar.
   2. En el cuadro de diálogo Configuración de unidades, seleccione Métrico (SI) en la lista desplegable Conjunto de unidades por defecto.
   3. Haga clic en Aceptar para aceptar el cambio y cerrar el cuadro de diálogo.

Resumen de la actividad 1

En esta actividad:

• Crear el estudio Estudio 1: Optimización de formas
• Seleccionar las unidades de la simulación.
