Actividad 1: Crear un nuevo estudio de tensión térmica

En esta actividad, creará el Estudio 1: tensión térmica en el que

• Cambiará la Temperatura sin tensión por defecto a 25 C.

• Definirá el tamaño de la malla en 6 mm

• Comprobará la configuración del sistema de unidades personalizadas

• Comprobará que los materiales del modelo están correctamente asignados. Por defecto, el material del estudio de simulación es el mismo que el material definido en el espacio de trabajo Diseño.

  Nota: Las unidades de simulación son independientes de las unidades especificadas en el espacio de trabajo Diseño.

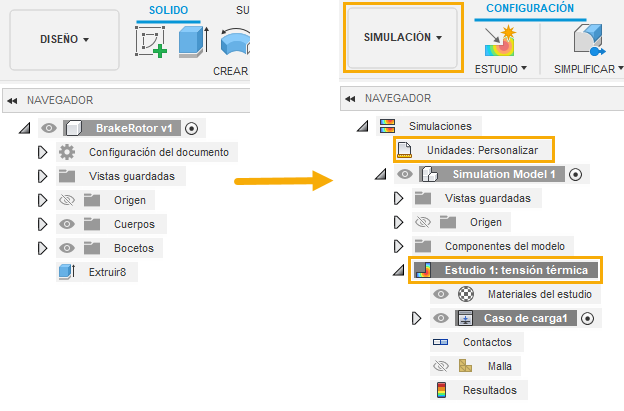

  Navegador cuando se importa el modelo por primera vez (izquierda). Navegador después de crear un nuevo estudio de tensión térmica(derecha).

Requisitos previos

• Fusion iniciado.
• Ubicación del archivo de datos: Muestras > Formación básica > 11-Simulación > Rotor de freno.

Pasos

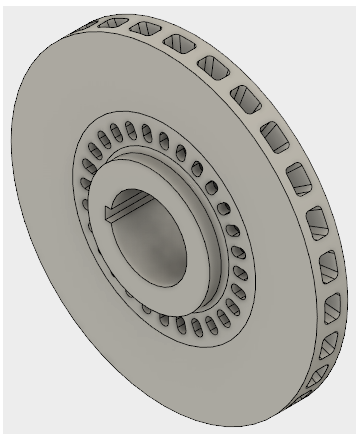

1. Abra el modelo de forma inicial, Rotor de freno, en la dirección Z hacia arriba, desde la carpeta Aprendizaje básico del Panel de datos.

   1. Si el Panel de datos no se muestra actualmente, haga clic en Mostrar panel de datos en la parte superior de la pantalla.
   2. El nivel superior (la vista inicial) del Panel de datos se divide en dos subsecciones: TODOS LOS PROYECTOS y MUESTRAS. Desplácese hacia abajo hasta llegar a MUESTRAS.
   3. Haga doble clic en la carpeta Aprendizaje básico para abrirla.
   4. Haga doble clic en la carpeta 11-Simulación para abrirla.
   5. Haga doble clic en el modelo Rotor de freno para abrirlo en el lienzo.
   Nota: El modelo de muestra es de solo lectura, por lo que debe guardar una copia en un proyecto personal.




2. Identifique un proyecto personal en el que guardar los modelos de forma inicial.

   1. Haga clic en Archivo > Guardar como.
   2. Introduzca un nombre, como Rotor de freno, en el campo de nombre.
   3. Expanda el botón de flecha situado junto al campo Ubicación.
   4. Haga clic en un proyecto existente o en Nuevo proyecto para iniciar un nuevo proyecto.

3. Identifique o cree una carpeta en la que guardar los modelos de forma inicial.

   1. Haga doble clic en una carpeta del proyecto para seleccionarla o cree una nueva carpeta.
   2. Para crear una carpeta, haga clic en Nueva carpeta.
   3. Escriba un nombre, como Rotor de freno, para la carpeta.
   4. Pulse Intro.
   5. Haga doble clic en la carpeta para convertirla en la ubicación actual de almacenamiento de archivos.
   6. Haga clic en Guardar

4. Seleccione Tensión térmica como nuevo estudio de simulación.

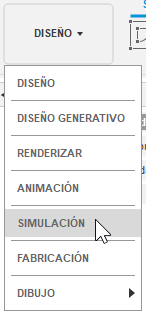

   1. Haga clic en el menú desplegable Cambiar espacio de trabajo en el extremo superior izquierdo de la barra de herramientas y seleccione Simulación.


   2. En el cuadro de diálogo Nuevos estudios, seleccione Tensión térmica

5. Cambiará la Temperatura sin tensión por defecto a 25 C.

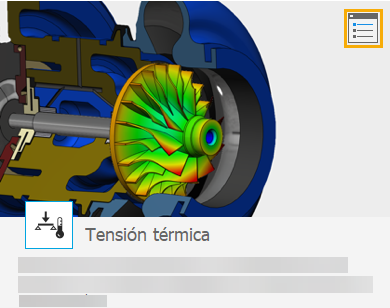

   1. En la esquina superior derecha de la imagen en miniatura grande, haga clic en icono de Configuración para acceder al cuadro de diálogo Configuración.



      La configuración General aparece inicialmente.
   2. Asegúrese de que Eliminar los modos de cuerpos rígidos NO está activado.

      Esta opción solo se aplica a los modelos sin restricciones. En este estudio, se aplican restricciones.
   3. Defina la Temperatura sin tensión por defecto en 25 C.

6. Defina el tamaño de la malla en 6 mm

   1. En el cuadro de diálogo de configuración de Fusion, seleccione Malla en el marco izquierdo del cuadro de diálogo para visualizar la configuración de malla.
   2. Haga clic en Tamaño absoluto y escriba 6 mm en el campo de entrada.
   3. Haga clic en Atrás para aplicar los cambios.
   4. En el cuadro de diálogo Nuevo estudio, haga clic en Crear estudio para crear el estudio y cerrar el diálogo.

7. Compruebe que el sistema de unidades personalizadas se haya definido como se muestra en la tabla siguiente y cambie las que sean diferentes:

   Cota	Unidades
   Longitud	mm
   Masa	kg
   Tiempo	s
   Fuerza	N
   Presión	MPa
   Temperatura	C
   Energía	J
   Potencia	W
   Aceleración	m/s^2
   Ángulo	grado

   1. En el navegador, coloque el cursor sobre el Unidades y, a continuación, haga clic en Editar.
   2. En el cuadro de diálogo Configuración de unidades, seleccione Personalizado en la lista desplegable Conjunto de unidades por defecto.
   3. Compare los parámetros de las unidades con la tabla y cambie los que sean diferentes.
   4. Haga clic en Aceptar para aceptar el cambio y cerrar el cuadro de diálogo.

8. Compruebe que el material del rotor de freno sea Hierro fundido gris ASTM A48 Grado 20. El hierro fundido se utiliza normalmente para los rotores de freno debido a las características térmicas del material.

   1. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Materiales > Materiales del estudio) para abrir el cuadro de diálogo Materiales del estudio.
   2. En el cuadro de diálogo Materiales del estudio, compruebe si el valor de la columna Material del estudio es Hierro fundido gris ASTM A48 Grado 20 .

      Aviso: El Material del modelo ya está definido como Hierro fundido gris ASTM A48 Grado 50. Además:
      • El parámetro por defecto Material del estudio es (Igual que el modelo).
      • El parámetro por defecto del coeficiente de seguridad es Límite de elasticidad. Los resultados del coeficiente de seguridad se basan en la relación entre el límite de elasticidad y la tensión de Von Mises. Un coeficiente de seguridad mínimo mayor que 1,0 indica que la pieza no se deforma permanentemente bajo las condiciones supuestas.
      Mantenga estos parámetros por defecto.
   3. Haga clic en Aceptar para cerrar el cuadro de diálogo Materiales del estudio.

Resumen de la actividad 1

En esta actividad, ha cambiado al espacio de trabajo Simulación para crear un estudio de Tensión térmica y, a continuación, ha definido sus parámetros. Ha tenido que:

• Cambiar la Temperatura sin tensión por defecto a 25 C.
• Definir el tamaño de la malla en 6 mm
• Comprobar la configuración del sistema de unidades personalizadas
• Comprobar que los materiales del modelo estuvieran correctamente asignados.
