Aprendizaje: Análisis de tensión térmica
En este aprendizaje se muestra cómo modificar la geometría en un modelo de Simulación, de modo que pueda utilizar la simetría para ahorrar tiempo y esfuerzo. Puede crear un modelo de simulación de octava simetría a partir de un modelo completo de un rotor de freno de hierro fundido que sea más grande que los que se usan en vehículos y camiones, y que se utilice para aplicaciones de equipos pesados o industriales.
Puede determinar las tensiones inducidas por presión y temperatura en la variante 1/8 del modelo de rotor de freno y practicar la interpretación de los resultados para ver si el rotor funciona bajo las cargas aplicadas.
En este aprendizaje:
Creará un estudio de Tensión térmica para determinar las tensiones inducidas por la temperatura y la presión en un rotor de freno
Eliminará la geometría que no sea relevante para el análisis en el entorno de simplificación para reducir el tiempo de análisis.
Aplicará restricciones en las caras del plano de simetría de 1/8 para restringir completamente el movimiento libre del modelo sin impedir la expansión térmica esperada.
Aplicará cargas térmicas y de presión para representar la experiencia del rotor de freno durante el uso
Resolverá el análisis y examinará el coeficiente de seguridad, la tensión, el desplazamiento, el flujo de calor y el gradiente térmico resultantes de las cargas mecánicas y térmicas combinadas para determinar si el rotor de freno funciona como resultado de las cargas.

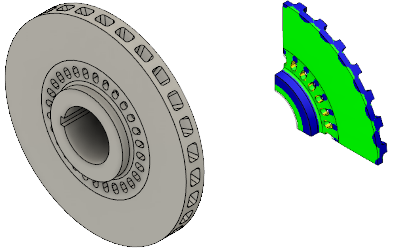

Modelo completo del modelo de un rotor de freno (izquierda). Resultado del coeficiente de seguridad en la variante 1/8 del modelo (derecha).
