Actividad 2: Simplificar el modelo para crear una variante de un octavo de simetría

En esta actividad, utilizará el entorno Simplificar para crear una variante de un octavo de simetría del modelo de rotor de freno completo. Los cambios aplicados en un modelo de simulación no afectan al modelo de producción y se aplican específicamente a la simulación.

Para crear un modelo de simulación de un octavo de simetría a partir del modelo completo,

• Divida el cuerpo original tres veces, una vez para cada uno de los tres planos globales

• Elimine siete de los ocho cuerpos derivados, dejando solo una octava parte del cuerpo original.

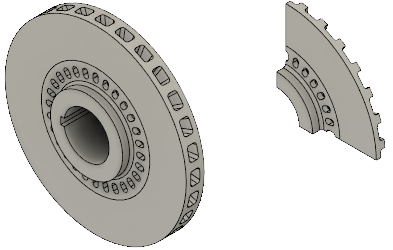

  Modelo de rotor de freno del disco completo (izquierda) y modelo de variante de un octavo de la simetría (derecha).

Requisitos previos

• Actividad 1 completada.

Pasos

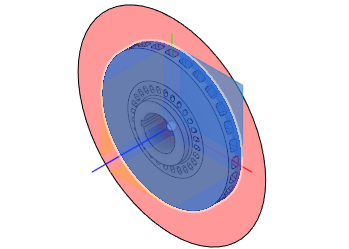

1. Divida el cuerpo por la mitad utilizando el plano XY como herramienta de división.

   1. Haga clic en (Espacio de trabajo Simulación > ficha Configuración > panel Simplificar > Simplificar) para abrir el entorno de Simplificar.
   2. Haga clic en (espacio de trabajo Simulación > ficha Simplificar sólido > panel Modificar > Dividir > Dividir cuerpo) para abrir el cuadro de diálogo Dividir cuerpo.
   3. Haga clic en el rotor de freno para seleccionarlo como el Cuerpo a dividir.
   4. En el cuadro de diálogo Dividir cuerpo, haga clic en Seleccionar para activar el selector de la Herramienta de división.
   5. En el navegador, expanda Origen.
   6. Haga clic en XY para seleccionar el plano XY como herramienta de división.


   7. Haga clic en Aceptar para aceptar el comando y cerrar el cuadro de diálogo Dividir el cuerpo.

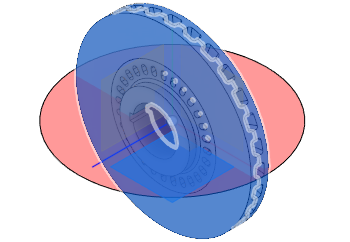

2. Divida el modelo de nuevo, utilizando el plano XZ como herramienta de división para crear cuatro cuerpos.

   1. Haga clic con el botón derecho en el lienzo y seleccione Repetir división de cuerpo en la parte superior del menú de comandos frecuentes.
   2. Haga clic y arrastre el ratón dederecha a izquierda para dibujar una ventana de selección que interseque los dos cuerpos. Al arrastrar el rectángulo de selección en esta dirección, no es necesario que encierre completamente los cuerpos para seleccionarlos.
   3. En el cuadro de diálogo Dividir cuerpo, haga clic en Seleccionar para activar el selector de la Herramienta de división.
   4. Haga clic en XZ para seleccionar el plano XZ como herramienta de división.


   5. Haga clic en Aceptar para aceptar el comando y cerrar el cuadro de diálogo Dividir el cuerpo.

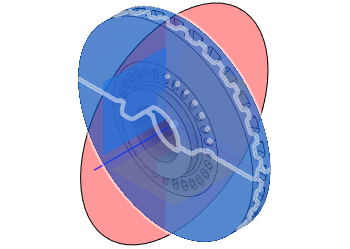

3. Divida el modelo de nuevo, utilizando el plano YZ como herramienta de división para crear ocho cuerpos.

   1. Haga clic con el botón derecho en el lienzo y seleccione Repetir división de cuerpo en la parte superior del menú de comandos frecuentes.
   2. Haga clic y arrastre el ratón dederecha a izquierda para dibujar una ventana de selección que interseque los cuatro cuerpos.
   3. En el cuadro de diálogo Dividir cuerpo, haga clic en Seleccionar para activar el selector de la Herramienta de división.
   4. Haga clic en YZ para seleccionar el plano YZ como herramienta de división.


   5. Haga clic en Aceptar para aceptar el comando y cerrar el cuadro de diálogo Dividir el cuerpo.

4. Elimine siete de los ocho cuerpos.

   1. Si ha cambiado el punto de vista del modelo desde que lo abrió, haga clic en Inicio encima de ViewCube, para restaurar la vista isométrica por defecto.
   2. Haga clic en (espacio de trabajo Simulación > ficha Simplificar sólido > panel Seleccionar > Prioridad de selección > Seleccionar prioridad del cuerpo).
   3. Haga clic en el segmento del rotor que se encuentre en el cuadrante global +X, +Y, +Z.

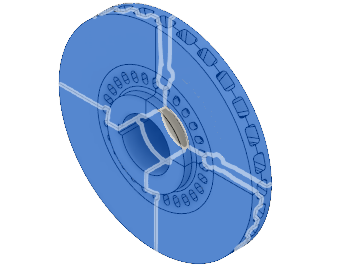

   4. Haga clic con el botón derecho en el lienzo y seleccione Invertir selección en el menú contextual. El segmento seleccionado previamente está sin seleccionar y los otros siete segmentos se seleccionan.

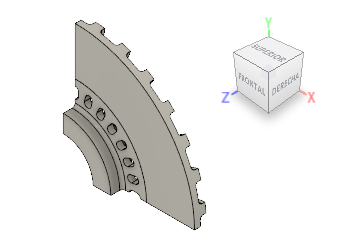

   5. Haga clic con el botón derecho en el lienzo y seleccione Eliminar del menú contextual. Solo queda el segmento del rotor del cuadrante global +X, +Y, +Z.


   6. Haga clic en (espacio de trabajo Simulación > ficha Simplificar sólido > panel Simplificar > Finalizar simplificación) para volver al espacio de trabajo Simulación.

Resumen de la actividad 2

En esta actividad:

• Divida el cuerpo original tres veces, una vez para cada uno de los tres planos globales
• Ha eliminado siete de los ocho cuerpos derivados, dejando solo una octava parte del cuerpo original.
