Resultado del coeficiente de seguridad
Todos los objetos tienen límites de tensión que dependen de su material de construcción. El Coeficiente de seguridad es un resultado importante que se puede utilizar para evaluar la idoneidad de un diseño para la aplicación deseada. El coeficiente de seguridad indica si es probable que un diseño sobreviva sin daños, se doble o se rompa cuando se someta a las cargas aplicadas. Existen varios criterios y consideraciones que influyen en el coeficiente de seguridad que debe tener un determinado material, un proceso de fabricación y una aplicación.
El resultado Coeficiente de seguridad se obtiene mediante los siguientes tipos de estudios:
- Tensión estática no lineal
- Tensión estática
- Tensión térmica
Con frecuencia, los diseñadores se esfuerzan por lograr un coeficiente de seguridad mínimo entre 1,5 y 6, según la aplicación. El cumplimiento del coeficiente de seguridad del diseño se basa en el escenario de carga más esperado. Sin embargo, en algunos casos se podrían establecer coeficientes de seguridad menores o mayores como destinos.
Los coeficientes de seguridad del diseño suelen superar 1,0 por un margen significativo. Un coeficiente de seguridad inferior a 1 indica que se producirá algún tipo de error (deformación permanente o rotura). Un coeficiente de seguridad de exactamente 1,0 indica que la tensión real es igual al límite de resistencia del material, por lo que el diseño está cerca del fallo.

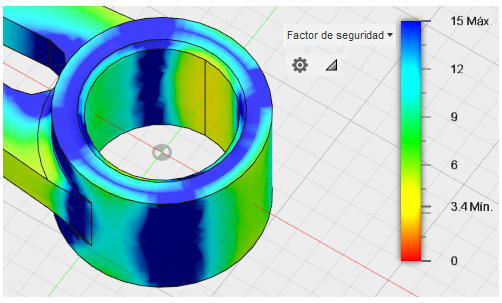

La leyenda del trazado para los resultados del coeficiente de seguridad tiene por defecto un rango de 0 a 15. Además, una marca de verificación adicional, un valor numérico y la abreviatura Mín. en la escala de la leyenda indican el resultado del coeficiente de seguridad mínimo real. Por ejemplo, la siguiente leyenda indica que el resultado del peor coeficiente de seguridad es 3,4:

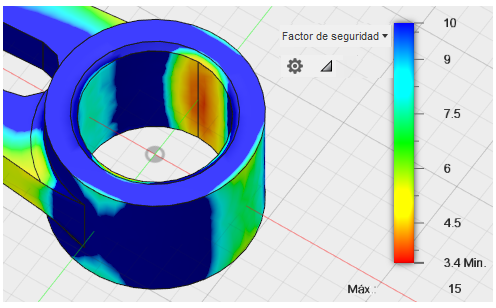

para ajustar el rango de leyenda y, por tanto, los contornos de color. Por ejemplo, puede que desee establecer el valor mínimo en 1 en lugar de en 0, de modo que las áreas marginales sean definitivamente rojas. También puede establecer el valor mínimo en el coeficiente de seguridad resultante mínimo real indicado en la escala de leyenda. Esta opción renderizaría las áreas de coeficiente de seguridad mínimo del modelo en rojo, independientemente de la magnitud, lo que facilitaría la búsqueda de las regiones críticas. Por último, si el coeficiente de seguridad máximo real es significativamente menor que 15, puede que desee reducir el valor de leyenda máximo especificado. Esta acción produce un espectro mayor de colores de resultados. De lo contrario, las áreas del coeficiente de seguridad máximo no se renderizarán en azul oscuro. Puede que desee forzar todos los resultados por encima de un valor determinado (por ejemplo, 6) para que aparezcan en azul oscuro, lo que indica que considera que estas áreas son seguras. Especifique el valor máximo de leyenda en consecuencia. La siguiente imagen muestra los resultados del análisis como la imagen anterior, pero con el valor mínimo de leyenda establecido en 3,4 y el valor máximo establecido en 10. (Dado que el valor máximo que genera el software está fuera del intervalo especificado, se añade la etiqueta Máx.: 15 debajo de la leyenda):
Si un área limitada de un diseño alcanza su límite de rendimiento, no significa necesariamente que la pieza falle. Sin embargo, si se repite la carga máxima esperada con frecuencia o un porcentaje relativamente grande de los resultados del volumen de la pieza, es probable que se produzca un error. Utilice los principios de ingeniería y la experiencia para evaluar cada situación. Consulte también la página Factores que afectan a la elección de un coeficiente de seguridad de un diseño.
