Actividad 5: Realizar un estudio de tensión estática

El objetivo del estudio de optimización de la forma era reducir el peso de la pieza a aproximadamente el 40 % del peso original y maximizar la rigidez. Se necesita un análisis de tensión para verificar que la tensión y el desplazamiento de la forma de la pieza modificada son aceptables. Recuerde que la forma generada debe tener un coeficiente de seguridad de al menos 2,0.

En esta actividad:

• Se crea un estudio de Tensión estática.
• Se ejecuta el análisis.
• Se revisa el resultado del Coeficiente de seguridad para comprobar que la pieza modificada cumple los requisitos de diseño.

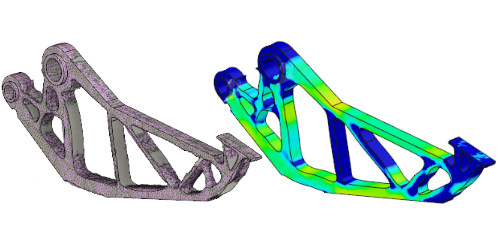

Nuevo modelo de brazo de agarre (izquierda) y resultados de análisis de tensión estática en el nuevo modelo (derecha).

Requisitos previos

• Actividad 4 completada.

Pasos

1. Clone Estudio 1: Optimización de formas y cambie el nuevo estudio a una tensión estática.

   1. Haga clic en el menú desplegable Cambiar espacio de trabajo en el extremo superior izquierdo de la barra de herramientas y seleccione Simulación.

      Observe que la Malla y los Resultados ya no están actualizados, puesto que ha cambiado el modelo de diseño, que es la base de este estudio.




   2. En el navegador, haga clic con el botón derecho en Estudio 1: Optimización de formas y seleccione Clonar estudio.

      Se crea elEstudio 2: optimización de formas y se convierte automáticamente en el estudio activo.

   3. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Administrar > Configuración) para abrir el cuadro de diálogo Configuración.
   4. En el cuadro de diálogo Configuración, cambie el Tipo de estudio a Tensión estática.
   5. Haga clic en Sí para confirmar el cambio y cerrar la advertencia.
   6. Haga clic en Aceptar para cerrar el cuadro de diálogo Configuración y crear el estudio Tensión estática.

2. Resuelva el estudio.

   1. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Resolver > Resolver) para abrir el cuadro de diálogo Resolver.
   2. Asegúrese de que la opción Modelo de simulación 1: Estudio 2: Tensión estática está seleccionada.
   3. Haga clic en Resolver para iniciar el análisis y cerrar el cuadro de diálogo Resolver.
   4. Cuando el análisis se haya completado, haga clic en Cerrar para cerrar el cuadro de diálogo Estado de tarea.

3. Revise los resultados para comprobar que la pieza modificada cumple los requisitos de diseño. Es probable que los resultados varíen ligeramente con respecto a la siguiente imagen, dependiendo de la forma de las tiras cerradas que haya dibujado.

   1. Compruebe el Coeficiente de seguridad mínimo. Si aún no se muestra, haga clic en el (espacio de trabajo Simulación > ficha Resultados > panel Inspeccionar > Mostrar mín./máx.).

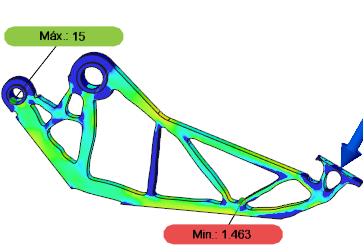

   2. Si el Coeficiente de seguridad mínimo es < 2 entonces, a continuación, vuelva al espacio de trabajo Diseño, suprima la operación Extrusión del navegador y repita la Actividad 4 desde el paso 2.

      Nota: Asegúrese de no cortar tanto material esta vez.

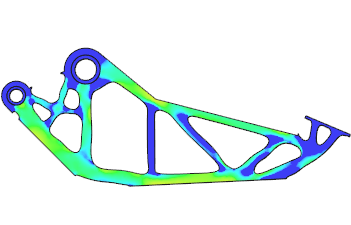

   3. Si el Coeficiente de seguridad mínimo es > 2, el modelo cumple los requisitos de diseño y se puede fabricar.



Resumen de la actividad 5

En esta actividad:

• Se ha creado un estudio de Tensión estática.
• Se ha ejecutado el análisis.
• Se ha revisado el resultado Coeficiente de seguridad para verificar que la pieza modificada cumple los requisitos de diseño.
