Actividad 1: Configurar un nuevo análisis térmico

En esta actividad, cree el Estudio 1 - Térmico en el que va a:

• Definir el tamaño de la malla
• Seleccionar el sistema de unidades deseado
• Cambiar el material del modelo. Por defecto, el material del estudio de simulación es el mismo que el material definido en el espacio de trabajo Diseño.

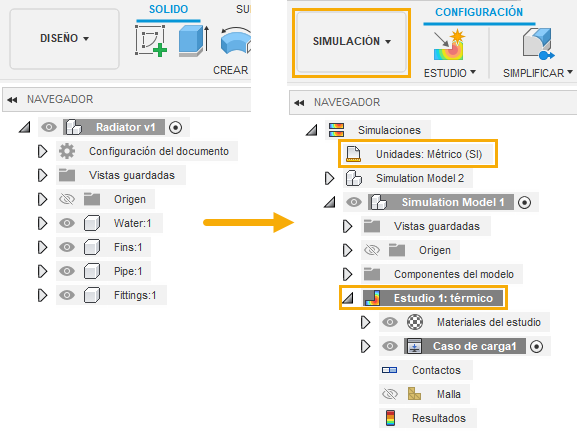

Navegador cuando se importa el modelo por primera vez (izquierda). Navegador después de crear un nuevo estudio térmico (derecha).

Requisitos previos

• Fusion se inicia.
• Ubicación del archivo de datos: Muestras > Formación básica > 11-Simulación > Radiador.

Pasos

1. Abra el modelo de forma inicial, Radiador, en la dirección Z hacia arriba desde la carpeta Aprendizaje básico del Panel de datos.

   1. Si el Panel de datos no se muestra actualmente, haga clic en Mostrar panel de datos en la parte superior de la pantalla.
   2. El nivel superior (la vista inicial) del Panel de datos se divide en dos subsecciones: TODOS LOS PROYECTOS y MUESTRAS. Desplácese hacia abajo hasta llegar a MUESTRAS.
   3. Haga doble clic en la carpeta Aprendizaje básico para abrirla.
   4. Haga doble clic en la carpeta 11-Simulación para abrirla.
   5. Haga doble clic en el modelo Radiador para abrirlo en el lienzo.
   Nota: El modelo de muestra es de solo lectura, por lo que debe guardar una copia en un proyecto personal.

2. Identifique un proyecto personal en el que guardar los modelos de forma inicial.

   1. Haga clic en Archivo > Guardar como.
   2. Introduzca un nombre, como Radiador, en el campo de nombre.
   3. Expanda el botón de flecha situado junto al campo Ubicación.
   4. Haga clic en un proyecto existente o en Nuevo proyecto para iniciar un nuevo proyecto.

3. Identifique o cree una carpeta en la que guardar los modelos de forma inicial.

   1. Haga doble clic en una carpeta del proyecto para seleccionarla o cree una nueva carpeta.
   2. Para crear una carpeta, haga clic en Nueva carpeta.
   3. Escriba un nombre, como Radiador, para la carpeta.
   4. Pulse Intro.
   5. Haga doble clic en la carpeta para convertirla en la ubicación actual de almacenamiento de archivos.
   6. Haga clic en Guardar.



4. Cree un nuevo estudio de simulación Térmica.

   1. Haga clic en el menú desplegable Cambiar espacio de trabajo en el extremo superior izquierdo de la barra de herramientas y seleccione Simulación.


   2. En el cuadro de diálogo Nuevos estudios, seleccione Térmico.

5. Defina el tamaño de la malla en 10 mm

   1. En la esquina superior derecha de la imagen en miniatura grande, haga clic en icono de Configuración para acceder al cuadro de diálogo Configuración.



      La configuración General aparece inicialmente.
   2. Seleccione Malla en el marco izquierdo del cuadro de diálogo para visualizar la configuración de la malla.
   3. Haga clic en Tamaño absoluto y escriba 10 mm en el campo de entrada.
   4. Haga clic en Atrás para aplicar los cambios.
   5. En el cuadro de diálogo Nuevo estudio, haga clic en Crear estudio para crear el estudio y cerrar el diálogo.

6. Cambie el sistema de unidades por defecto a Métrico (SI).

   1. En el navegador, coloque el cursor sobre el Unidades: personalizadas y, a continuación, haga clic en Editar.
   2. En el cuadro de diálogo Configuración de unidades, seleccione Métrico (SI) en la lista desplegable Conjunto de unidades por defecto.
   3. Haga clic en Aceptar para aceptar el cambio y cerrar el cuadro de diálogo.

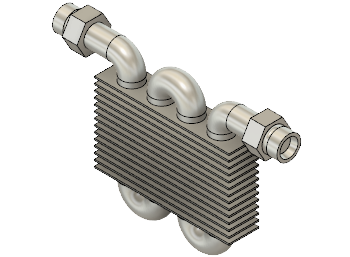

7. Cambie el material del modelo del radiador a Aluminio. Los materiales deben tener una conductividad para ejecutar un análisis térmico.

   Nota: Los materiales definidos en otro espacio de trabajo en Fusion se aplican automáticamente al espacio de trabajo Simulación.
   1. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Materiales > Materiales del estudio) para abrir el cuadro de diálogo Materiales del estudio.
   2. En el cuadro de diálogo Materiales del estudio, haga clic en Seleccionar todo en la esquina inferior izquierda para seleccionar todos los componentes.
   3. Cambie el valor de Materiales del estudio de uno de los menús desplegables a Aluminio.
   4. Haga clic en Aceptar para cerrar el cuadro de diálogo Materiales del estudio.



Resumen de la actividad 1

En esta actividad, ha creado un estudio térmico en el que:

• Ha definido el tamaño de la malla en 10 mm
• Ha seleccionado las unidades del sistema métrico (SI)
• Ha cambiado el material del modelo a Aluminio.
