Aprendizaje: Análisis térmico
En este aprendizaje se utilizan análisis térmicos para practicar la interpretación de los resultados.
El radiador debe proporcionar calor sin causar daños. Las quemaduras se pueden producir, en menos de 1 segundo, de radiadores cuyas temperaturas superan los 70 ºC. Simule la temperatura del diseño del radiador original para determinar si el diseño es seguro. A continuación, ajuste el tamaño de las aletas del radiador en un modelo de simulación en el entorno Simplificar y analice el nuevo modelo para determinar si la temperatura cumple ahora los requisitos.
En este aprendizaje:
Cree un estudio térmico para determinar la temperatura de las aletas del radiador
Elimine la geometría que no es relevante para el análisis para reducir el tiempo del análisis
Aplique cargas térmicas para simular el efecto del agua a 75 °C que fluye a través de las tuberías y la pérdida de calor en el entorno
Cree un nuevo modelo de simulación con aletas ampliadas para buscar un diseño que cumpla los requisitos de temperatura
Configure el análisis en el nuevo modelo de simulación de la misma forma que el primer análisis para garantizar una comparación directa
Compare e interprete los resultados de los dos estudios térmicos.

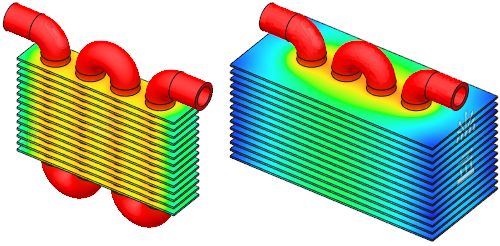

Análisis térmico del modelo de radiador original (izquierda). Análisis térmico del modelo de simulación con aletas extendidas (derecha).
