Animación en un estudio de simulación

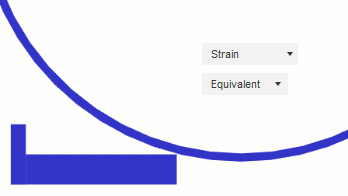

La animación sirve para observar cómo cambia el resultado a medida que avanza un evento, si le interesa el efecto de un factor de carga cambiante, cómo cambia la forma del modelo con el tiempo o cómo el modelo vibra con distintas frecuencias.
Puede animar los resultados en los que se produzcan pasos: Tensión estática, Tensión estática no lineal, Tensión térmica, Pandeo estructural, Simulación de eventos, Optimización de formas y Análisis de frecuencias modales.
El número máximo de pasos o intervalos de animación es 100.
Barra de animación del visor en línea
Para los estudios que utilizan el visor en línea (Tensión estática, Térmico, Tensión térmica, Moldeado por inyección y Refrigeración de dispositivos electrónicos), la barra de animación aparece en la parte inferior del lienzo al abrir Resultados. La barra de animación proporciona controles de reproducción estándar y configuración para desplazarse por los fotogramas de resultados.
Controles de la barra de animación
| Control | Función |
|---|---|
| Reproducir/pausa | Inicia o interrumpe la reproducción automática a través de los fotogramas de la animación. |
| Fotograma anterior | Salta al primer fotograma de la secuencia de animación. |
| Retroceder fotograma | Se desplaza al fotograma anterior. |
| Detener | Detiene la reproducción y vuelve al primer fotograma. |
| Avanzar fotograma | Avanza al siguiente fotograma. |
| Fotograma siguiente | Salta al último fotograma de la secuencia de animación. |
| Control deslizante de la secuencia temporal | Arrastre para seleccionar manualmente cualquier fotograma de la secuencia; muestra el número de paso actual. |
| Opciones (icono de engranaje) | Abre la configuración de Velocidad (0,25x, 0,5x, 1x, 1,5x, 2x) y de Intervalos (número de fotogramas, máximo 100). |
| Reproducción (menú de hamburguesa) | Elija el modo de reproducción: Reproducir una vez, Bucle o Bucle reflejado (se anima hacia delante y hacia atrás). |
| Guardar animación | Guarda la animación como un archivo de vídeo WebM en el equipo o proyecto en la nube. |
El número de fotograma actual se muestra sobre el control deslizante de duración de la animación a medida que se desplaza por la animación.
Cuadro de diálogo Animación heredada
Los estudios que no utilizan el visor en línea (por ejemplo, Tensión estática no lineal, Análisis de frecuencias modales, Pandeo estructural y Optimización de formas) utilizan el cuadro de diálogo de animación heredado con el parámetro Pasos (máximo de 100) y una interfaz de cuadro de diálogo independiente.
