Leyenda mín./máx.

El comando Leyenda mín./máx. permite cambiar el rango de valores que se muestran en la leyenda, de modo que se pueda centrar en las áreas problemáticas o identificar en qué aspectos no cumple una pieza las especificaciones.

Leyenda mín./máx. está disponible para los resultados visualizados con el visor estándar (heredado), excepto:

• Tensión estática no lineal

Los estudios que utilizan el visor en línea (Tensión estática, Térmico, Tensión térmica, Moldeado por inyección y Refrigeración de dispositivos electrónicos) no tienen Leyenda mín./máx. En estos estudios, utilice umbral de leyenda para ajustar el rango visible. Puede cambiar los controles deslizantes de umbral para centrarse en rangos de valores específicos, pero no puede ir por debajo del valor real más bajo ni por encima del valor real más alto en los resultados.

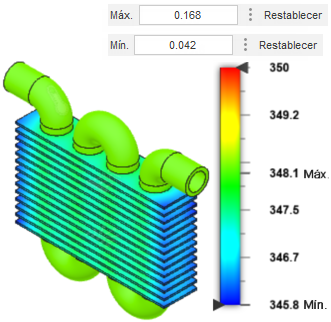

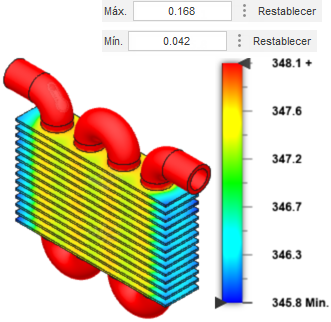

Por ejemplo, al reducir el valor máximo de la leyenda, si hay un porcentaje mayor en el modelo, se vuelve rojo. De esta forma, si define la leyenda como el límite superior de la especificación del modelo, quedará claro si el modelo cumple los límites de la especificación o no.
