Distancia máxima de activación

Supongamos que tiene un modelo con dos caras separadas por una pequeña separación. Se espera que estas caras se toquen al aplicar una carga. Para probar esto en una simulación, debe establecer una distancia máxima de activación. Este parámetro impide que una cara penetre en la otra al entrar en contacto.

La distancia máxima de activación especifica la distancia permitida entre nodos en dos caras para el reconocimiento de contacto. Se recomienda configurar esta opción cuando se utilizan tipos de contacto de separación o de desfase fijado.

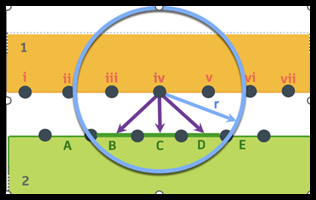

Figura 1. Distancia máxima de activación, r

Supongamos que desea reconocer el contacto entre el nodo iv y los elementos (B), (C) y (D). En este caso, la distancia máxima de activación es "r". Esta distancia "r" es la medida desde el nodo "iv" en la cara principal hasta los nodos que rodean los elementos (B), (C) y (D) en la cara secundaria.

Nota: Este parámetro es útil cuando solo hay una pequeña separación entre piezas. Si un cuerpo penetra en otro tras el análisis, plantéese aumentar la distancia máxima de activación o pruebe a realizar un análisis de tensión estática no lineal.

Configuración de la distancia máxima de activación

• Distancia máxima de activación manual: si no utiliza la Distancia máxima de activación automática, puede introducir manualmente un valor en Distancia máxima de activación. Esto forma los elementos de contacto entre nodos en ambas caras dentro de la distancia especificada.

• Distancia máxima de activación automática: si las caras de contacto se tocan, no es necesario introducir manualmente un valor en Distancia máxima de activación. En su lugar, utilice la Distancia máxima de activación automática. Fusion la calculará automáticamente en función de una fracción del tamaño del modelo.

• La distancia máxima de activación automática está desactivada y no se introduce ningún valor: si la opción Distancia máxima de activación automática está desactivada y no se introduce ningún valor de forma manual en Distancia máxima de activación, el modelo no formará ningún elemento de contacto entre nodos en las caras. Este parámetro supone que no se espera ningún contacto entre las caras.

Nota: La opción Distancia máxima de activación debe configurarse antes de que se inicie la resolución, es decir, antes de que se deforme el modelo. Se recomienda que los usuarios definan manualmente ladistancia máxima de activación.

Figura 2. El valor de distancia máxima de activación se establece para que sea ligeramente mayor, aproximadamente de 1,1 a 1,2 veces más que una separación de 10 mm, para que haya margen de error.

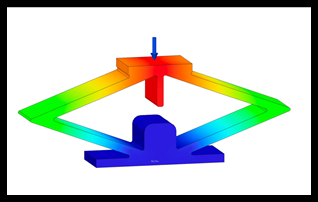

Figura 3. Modelo sin deformar

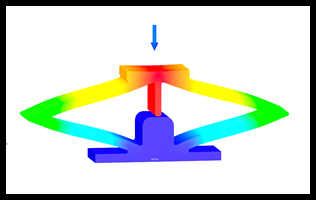

Figura 4. No hay penetración porque se ha especificado la distancia máxima de activación.

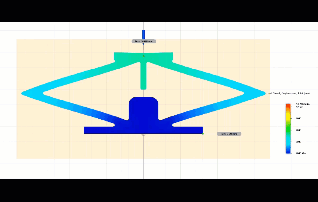

Figura 5. Animación que muestra la penetración porque no se ha especificado la distancia máxima de activación.
