Actividad 2: Hacer rígido el cuerpo estacionario y seleccionar un material

En esta actividad, defina la placa base estacionaria como Cuerpo rígido y seleccione un material diferente para el análisis. No nos preocupan las tensiones en la base. Las tensiones críticas se dan en los dedos de bloqueo de la pieza macho. Las piezas rígidas pueden trasladarse o girar, pero no pueden deformarse y no se calculan tensiones o deformaciones para ellas.

En esta actividad:

• Defina un cuerpo rígido para reducir el tiempo de solución de la simulación.

• Cambie el material del modelo de Simulación a un acero para las placas y a un cobre para barras.

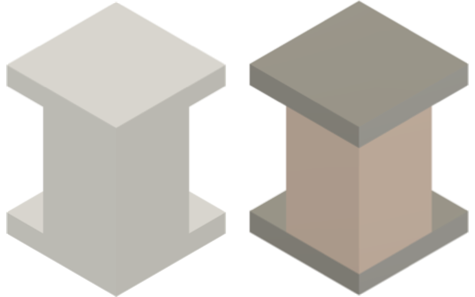

  Modelo antes de aplicar los materiales (izquierda) y con los materiales aplicados (derecha).

Requisitos previos

• Actividad 1 completada.

Pasos

1. Defina la placa base estacionaria como un Cuerpo rígido.

   1. Haga clic en el (espacio de trabajo Simulación > ficha Configuración > panel Cuerpos rígidos > Cuerpos rígidos) para abrir el cuadro de diálogo Cuerpos rígidos.

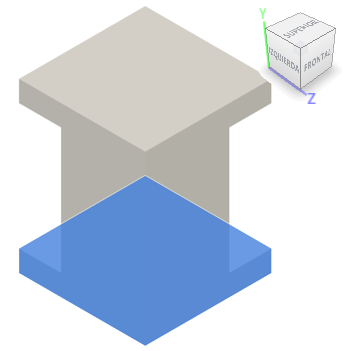

   2. Haga clic en la placa Base rígida para seleccionarla como Objetivo.



   3. Haga clic en Aceptar para aceptar la selección y cerrar el cuadro de diálogo Cuerpos rígidos.

2. Seleccione Cobre: aleación de alta resistencia como material para la barra de cobre en el modelo de simulación.

   1. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Materiales > Materiales del estudio) para abrir el cuadro de diálogo Materiales del estudio.
   2. Asegúrese de que la Biblioteca de materiales no lineales de Fusion está seleccionada como la Biblioteca de materiales.
   3. Haga clic en la columna Materiales del estudio de la primera fila para seleccionar la barra.
   4. En la columna Materiales del estudio, haga clic en y, a continuación, seleccione Cobre: aleación de alta resistencia en la lista de materiales.

3. Seleccione Acero: estructural de alta resistencia como material para las dos placas en el modelo de simulación.

   1. Haga clic en la columna Materiales del estudio de la segunda fila para seleccionar la placa base estacionaria.
   2. Mantenga pulsada la tecla Mayús y haga clic en la tercera fila para seleccionar también la placa superior.
   3. En la columna Materiales del estudio, haga clic en y, a continuación, seleccione Acero: estructural de alta resistencia en la lista de materiales. Observe que el material de la otra fila no cambia. Todas las filas seleccionadas se actualizan al hacer clic en Aceptar
   4. Haga clic en Aceptar para aceptar la selección y aplicarla a las dos filas seleccionadas.

Resumen de la actividad 2

En esta actividad:

• Se ha definido la placa base estacionaria como Cuerpo rígido para reducir el tiempo de solución de la simulación.
• Se ha cambiado el material del modelo de Simulación a Cobre para la barra y Acero para las dos placas.
