Aprendizajes: Simulación cuasiestática de eventos
En este aprendizaje se utiliza un análisis de Simulación de eventos cuasiestáticos para examinar las tensiones experimentadas por un modelo de simetría de un cuarto de una palanquilla de cobre, sujeto a una carga en rampa. No nos preocupan las tensiones en la placa base estática, por lo que la definiremos como rígida para mejorar aún más el tiempo de solución.
En este aprendizaje:
- Se crea un nuevo estudio de simulación de eventos y se definen sus parámetros.
- Se define un cuerpo rígido y se cambia los materiales del modelo.
- Se aplican restricciones a la pletina inferior, a la palanquilla y a la pletina superior.
- Se aplica una restricción de traslación prescrita para definir la distancia que se desplaza la pletina superior y se desactiva el autocontacto para reducir el tiempo de análisis.
- Se ejecuta el análisis y se revisan los resultados.
| | |
|:-----------------------------------------------------------------------------------------:|:-------------------------------------------------------------------------------------------------------------:||
|
|

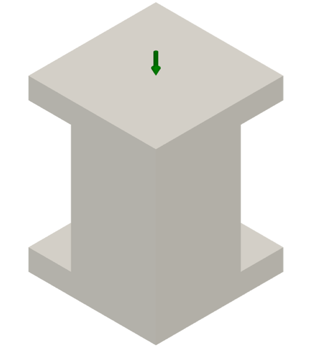

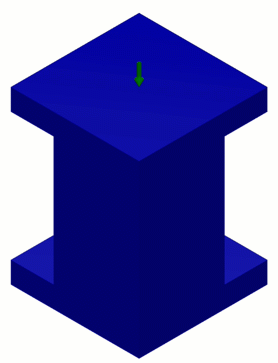

| Modelo de palanquilla de cobre antes del análisis de simulación de evento cuasiestático | Modelo de palanquilla de cobre que muestra la tensión y la compresión en la palanquilla de cobre y la pletina superior, a medida que la pletina aplasta la palanquilla |
Requisitos previos
- Para completar este aprendizaje, su cuenta de Autodesk necesita suficientes tokens para ejecutar el análisis o una suscripción activa a Fusion Simulation Extension.
