Conexión curva

El botón Curva permite añadir una conexión curva a la red.

Adición de una conexión curva

1. Añada uniones a su plano:
   1. Vaya a la cinta de opciones Generar.
   2. Haga clic en Añadir unión y, a continuación, seleccione el tipo de unión en el menú desplegable.
   3. Haga clic en el plano para crear uniones.
2. Añada una conexión curva:
   1. En la cinta de opciones Generar, seleccione Añadir conexión y el tipo de conexión.

   2. Haga clic en el botón Curva.

      Nota: También puede pulsar Ctrl+C en el teclado para que la conexión sea curva. Puede usar este método para cambiar de una conexión curva a una recta y viceversa.

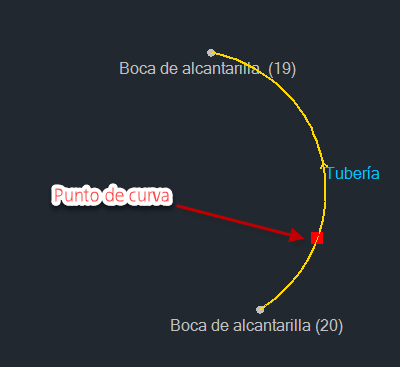

   3. Haga clic en la primer unión, haga clic entre las dos uniones para crear el punto de curva y, a continuación, haga clic en la segunda unión.

Modificación de la posición de un punto de curva

1. Haga clic en el punto de curva que desea modificar.



2. Arrastre el punto de curva hasta la ubicación deseada.

Modificación de una conexión curva para convertirla en una conexión recta

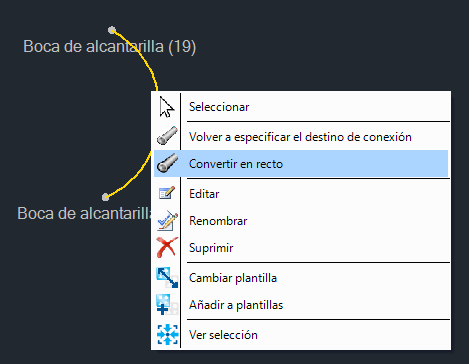

1. Haga clic con el botón derecho en una conexión curva en el plano.

2. Seleccione Convertir en recta.



   Nota: También puede ir a las Cintas de opciones sensibles al contexto y seleccionar el botón Convertir en recta.

   Puede modificar una conexión recta y convertirla en una conexión curva siguiendo los mismos pasos y seleccionando Convertir en curva.
