Las salidas de caudal de profundidad permiten que las velocidades de caudal las determine el cabezal hidráulico que actúa sobre ellas.
Nota: Esta opción se puede utilizar para representar una gran variedad de controles de salida diferentes cuando no se proporcione compatibilidad nativa en esta fase, por ejemplo, controles Vortex Valve.

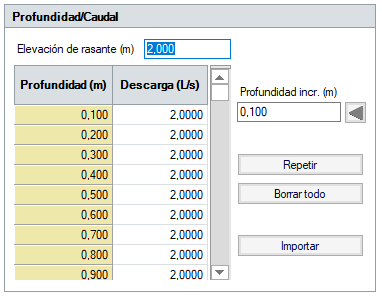

Especificaciones
Elevación de rasante: la elevación de rasante del control.
Hoja de cálculo: introduzca la velocidad de caudal necesaria para cada profundidad de agua.
Incrementos de profundidad: el incremento de profundidad se puede definir introduciendo el incremento necesario en el campo Incremento de profundidad y haciendo clic en el botón Aplicar (punta de flecha).
Las profundidades y las velocidades de descarga también se pueden introducir en la tabla manualmente.
Nota: Por debajo del primer incremento de profundidad, se calculará la interpolación del caudal hasta 0. Por encima del último incremento de profundidad, se repetirá el último valor de Caudal.
Importar: los datos se pueden cargar desde un archivo .TXT, .CSV o Excel mediante la opción Importar, que utiliza el importador universal.
Importante: Análisis: la profundidad del agua aguas arriba se utiliza para buscar la descarga correspondiente cuando la elevación del agua aguas abajo es inferior a la rasante de salida (es decir, no hay condición de agua de descarga). Sin embargo, si durante la simulación la elevación del agua aguas abajo es superior a la elevación de la rasante de salida (es decir, si existe una condición de agua de descarga), se usa la diferencia de cabezal hidráulico entre la elevación del agua en las ubicaciones de aguas arriba y aguas abajo como profundidad para buscar la descarga.
