Una ruta de caudal es una ruta definida a través del emplazamiento que se puede utilizar para filtrar los resultados o generar una visualización del perfil. La colección actual de rutas de caudal del emplazamiento se muestra en el nodo Rutas de la vista en árbol.
Creación de una ruta de caudal
Para crear una ruta de caudal, haga clic con el botón derecho en el nodo Rutas en la vista en árbol y seleccione Añadir, o haga clic en Añadir ruta de caudal en la cinta de opciones Generar. La vista de plano se establecerá en modo de creación de ruta. A continuación, haga clic en el icono del primer elemento que desea incluir y, a continuación, desplácese por la ruta necesaria haciendo clic en cada elemento.
También es posible especificar una ruta seleccionando el icono del primer elemento y, a continuación, el icono del último elemento que le interese. Si solo hay una ruta a través de la red para alcanzar la ubicación final, se creará una ruta que incluirá todos los elementos intermedios. Sin embargo, si hay un punto en el que la ruta puede ir a dos o más elementos diferentes, los elementos se seleccionarán hasta este punto para que pueda seleccionar el siguiente elemento en la ruta única a través de la red. Si, por otro lado, la ruta atraviesa una única secuencia de elementos, pero al hacerlo tiene la opción de elegir una o más conexiones paralelas entre dos elementos, aparecerá un menú radial que permite seleccionar la conexión de un conjunto de conexiones paralelas que desea que atraviese la ruta. Este proceso continuará para cada conjunto de conexiones paralelas (si las hay) a lo largo de la ruta.
En cuanto se hace clic en el primer elemento de la ruta, se añade un nuevo nodo Ruta de caudal al nodo de nivel superior Rutas de caudal en la vista en árbol. Al hacer doble clic en un nodo de Ruta de caudal, se generará el formulario Perfil. Al hacer clic con el botón derecho en un nodo de Ruta de caudal, se genera un menú que proporciona opciones para editar, renombrar, duplicar o suprimir la ruta de caudal, así como para visualizarla en el formulario Perfil.
Cambio de tamaño de tubería
El diseño de redes utiliza una ruta de caudal para definir una ruta para el ajuste de tamaño.
Visualización de un perfil

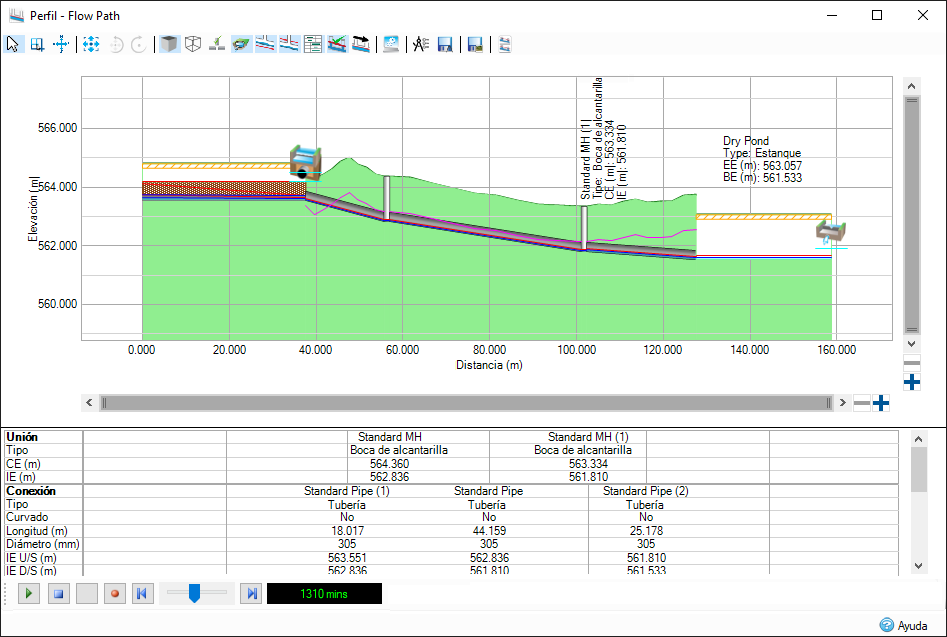

Para ver el perfil de una ruta determinada, haga doble clic en la ruta en la vista en árbol o haga clic con el botón derecho y seleccione Ver ruta.
AutoProfile
Las rutas de caudal se pueden generar con AutoProfile en el menú contextual Vista en árbol para Rutas de caudal.
