La opción Asistente de diseño de redes permite asignar un tamaño inicial a una red de tuberías o canales para garantizar que cumplen los requisitos especificados en la fase Normas de diseño de red. Además, durante este proceso también se puede ajustar el tamaño de las bocas de alcantarilla.
Inicio de un diseño de red
Se puede acceder al Asistente de diseño de redes de tres formas:
- Mediante el botón de la cinta de opciones Ajuste de tamaño preliminar
- Haciendo clic con el botón derecho en una ruta de caudal en la vista en árbol y seleccionando Asistente de diseño de redes
- Mediante el botón Asistente para diseño de redes en el formulario Conexiones.
El diseño de redes se realiza mediante el Asistente para diseño de redes, que permite completar el ajuste de tamaño en una serie de sencillos pasos, como se muestra a continuación. Los resultados del diseño de redes no se aplicarán hasta que finalice el asistente; el usuario puede cancelar la operación en cualquier momento para descartar los cambios.

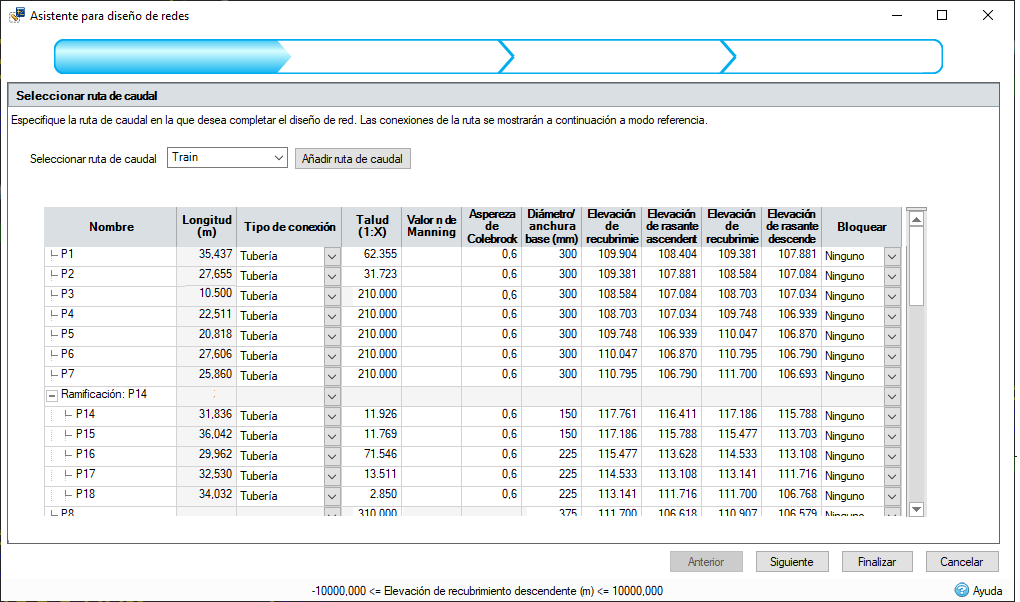

Seleccionar ruta de caudal
Aquí puede especificar la ruta de caudal que desea ajustar mediante el cuadro desplegable. Las conexiones dentro de esa ruta se mostrarán en una tabla. Aquí se pueden realizar las ediciones finales antes de que continúe el ajuste de tamaño.
Además, si las rutas de caudal actuales no son adecuadas (o no hay ninguna disponible), se puede crear una nueva ruta de caudal mediante el botón Añadir ruta de caudal. Esto le permitirá crear una ruta como de costumbre; cuando se complete, el asistente de ajuste de tamaño se volverá a abrir con la nueva ruta.
Se realizará alguna validación cuando se haga clic en el botón Siguiente para garantizar que se pueda ajustar el tamaño de las conexiones. Si se detectan errores durante este paso, se mostrarán advertencias adecuadas en la rejilla y se podrán corregir antes de continuar. Los cambios realizados en este paso solo se validarán si el asistente se ha completado correctamente.
Los flujos de entrada que llevan a la ruta seleccionada (incluidas las líneas de ramificación) también tendrán alguna validación realizada en ellas. Las advertencias generadas a partir de este proceso estarán presentes en la columna Nombre de la tabla. El asistente debe cerrarse para resolver los errores en los flujos de entrada.

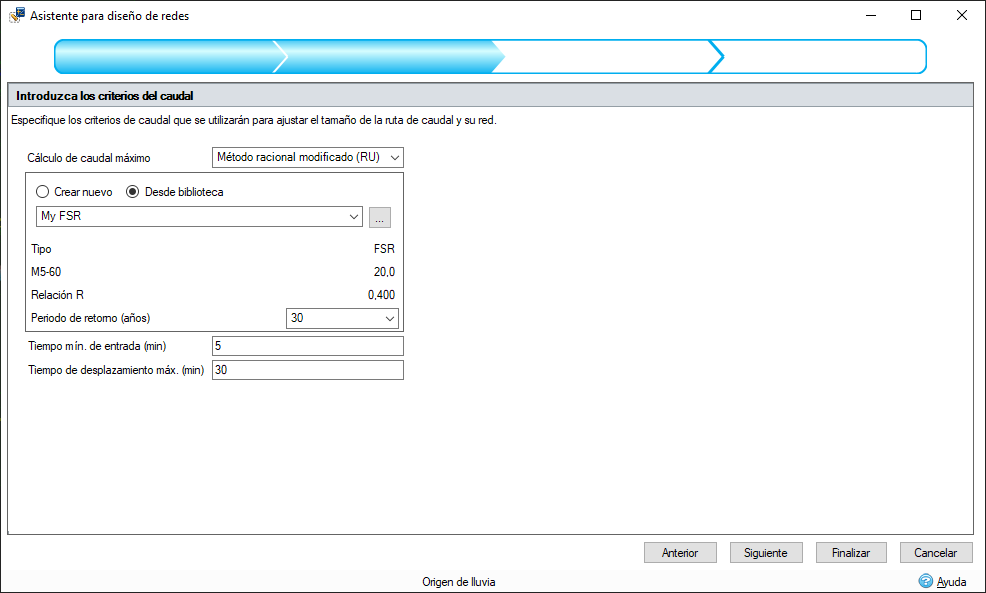

Introduzca los criterios del caudal
Los criterios de caudal son el conjunto de parámetros que describen el caudal que entra y recorre la red.
Cálculo de caudal máximo
Seleccione el método de cálculo que se utilizará al ajustar el tamaño de las tuberías o los canales. Elija una de las opciones siguientes:
Método racional: Caudal = Intensidad de lluvia x Área total + Caudal base total
Método racional: Caudal = Intensidad de Lluvia x Área Total * Cr(1,3) + Caudal base total
Método de Caquot: el caudal se calcula mediante las ecuaciones del Método de Caquot, que tienen una implicación mucho mayor que las ecuaciones del método racional. Las entradas del método son los parámetros de Caquot (básicos y avanzados), los parámetros de lluvia Desbordes seleccionados y la longitud de la ruta de escorrentía y el talud de cuenca vertiente de los flujos de entrada aguas arriba de las tuberías pertenecientes a la ruta de caudal de tamaño automático. Puede encontrar más información en la página dedicada al Método de Caquot .
Origen de lluvia
Cuando se selecciona Método racional en el cuadro de lista Cálculo de caudal máximo, el cuadro de lista Origen de lluvia muestra las curvas IDF configuradas actualmente y las precipitaciones FEH, FSR, ARR y de Desbordes en el Administrador de precipitaciones. Al ajustar automáticamente el tamaño de tuberías o canales, la intensidad de lluvia se recuperará del origen de lluvia seleccionado en función del tiempo de desplazamiento de la tubería o el canal.
Cuando se selecciona Método de Caquot en el cuadro de lista Cálculo de caudal máximo, el cuadro de lista Origen de lluvia muestra solo las lluvias de Desbordes configuradas en el Administrador de precipitaciones.
En cualquier caso, los parámetros del origen de lluvia seleccionado se muestran debajo del cuadro de lista Origen de lluvia. Además, si se selecciona el método de Caquot en el cuadro de lista Cálculo de caudal máximo, las casillas de verificación Parámetros base de Caquot y Usar corrección de forma se muestran debajo de los parámetros del origen de lluvia seleccionado. A la derecha de Parámetros base hay un botón de cálculo. Al hacer clic en este botón, se muestra un formulario independiente que permite al usuario modificar los parámetros avanzados del método de Caquot, lo que a su vez vuelve a calcular los parámetros base del método de Caquot que se muestran en el formulario de normas de diseño de red.
Tiempo mínimo de entrada
Es el tiempo mínimo que se debe aplicar a la hora de entrada. Es el tiempo que tarda la lluvia que cae sobre la cuenca vertiente en alcanzar el extremo inicial de la línea, que se puede considerar el tiempo de concentración para el área de caudal de entrada. Esto se añade al tiempo de desplazamiento en la conexión para generar un tiempo de desplazamiento global en toda la red, como se muestra en el informe de diseño de red. Esto es necesario en el cabezal hidráulico de cada línea de ramificación.
Tiempo máximo de desplazamiento
Esto permite limitar el tiempo de desplazamiento máximo del sistema al valor especificado. Esto evita que la intensidad se utilice para ajustar el tamaño de la reducción de la tubería/canal a un nivel bajo.

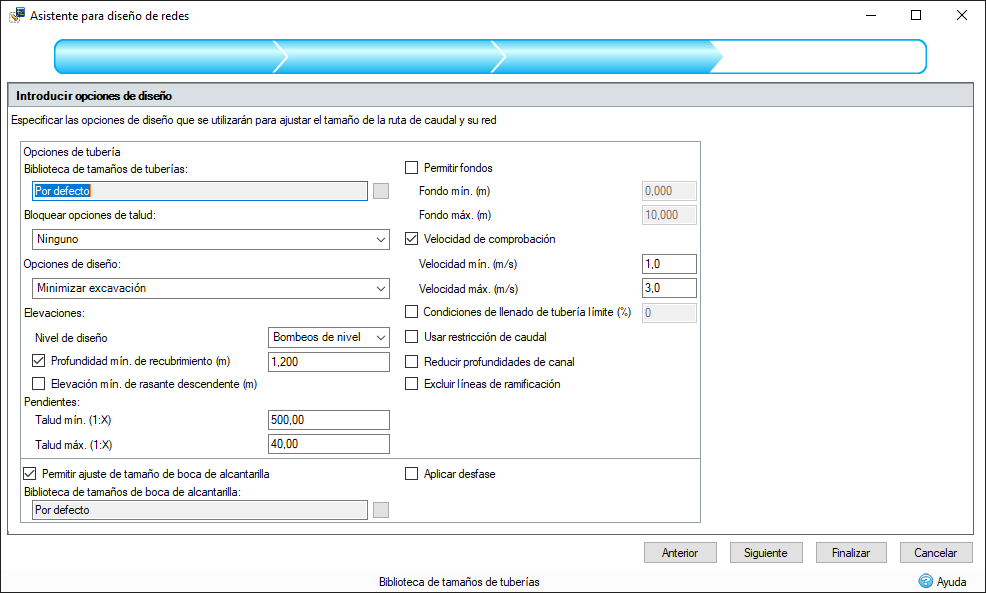

Introducir normas de diseño de red
Normas de diseño de red es el conjunto de parámetros necesarios para ajustar el tamaño de tuberías o canales a lo largo de una red determinada.
Biblioteca de tamaños de tuberías
La Biblioteca de tamaños de tubería es una lista secuencial de diámetros de tubería. Las nuevas bibliotecas de tuberías se pueden definir haciendo clic en el botón situado junto al cuadro.
Opciones de bloqueo de talud:
Ninguno
Si se selecciona, no se aplicará ningún bloqueo al diseño de red más allá de los valores de talud mínimo y máximo establecidos más abajo.
Talud
Esta opción impide que el diseño de red ajuste los taludes de las conexiones en la ruta actual. Esto resulta útil para un emplazamiento prácticamente completo, que solo requiere que se modifiquen los diámetros y las elevaciones de las tuberías.
Taludes y elevaciones de rasante/bombeo
Estas opciones no permiten que el diseño de redes cambie los taludes y las elevaciones de rasante o bombeo (cielo raso). Solo se pueden ajustar los tamaños de tubería; la elevación desbloqueada se ajustará según sea necesario. Por ejemplo, para taludes y elevaciones de rasante, se ajustarán los bombeos para adaptarse a los ajustes de tamaño de tubería.
Elevaciones:
Nivel de diseño (elevaciones)
Seleccione Bombeo desvanecido o Rasantes de nivel en el cuadro de lista para diseñar el sistema con bombeos desvanecidos o rasantes de nivel respectivamente.
Nota: El bombeo desvanecido solo se aplica a tuberías, ya que el bombeo de canal ya está alineado con el nivel de cobertura.
Profundidad mínima de cobertura
Profundidad deseada desde el bombeo de la tubería o la parte superior del canal hasta la elevación de cobertura. Cuando ya se hayan introducido elevaciones de terreno, el programa advertirá al usuario cuando no se haya alcanzado el cobertura deseado hasta la elevación de terreno.
Cuando la opción está activada, el cálculo automático del tamaño intentará rediseñar el sistema y conseguir el cobertura anterior donde sea posible. Si las conexiones individuales tienen definido un valor de Profundidad mínima de cobertura, estos valores individuales tienen prioridad para esas conexiones. Si esta opción no está activada, se ignoran los valores de Profundidad mínima de cobertura por conexión individuales.
Nota: El bombeo de elevación solo se aplica a tuberías, ya que el bombeo de canal ya está alineado con la elevación de cobertura.
Elevación de rasante mínima
Si la opción está activada, el ajuste de tamaño automático intentará rediseñar el sistema para permitir que la conexión se alinee con la elevación mínima de rasante aguas abajo especificada. El valor de la elevación mínima de rasante aguas abajo solo se puede definir en una conexión; si hay valores que se superponen, se elige el valor más alto. Este proceso de rediseño tendría prioridad sobre todas las demás reglas. La profundidad de cobertura y el talud se pueden partir para alinear la elevación de rasante.
Taludes:
Talud mínimo
Talud mínimo para una tubería o un canal. Se recomienda esta opción cuando el suelo es plano o está inclinado hacia fuera de las tuberías y se requieren taludes mínimos para reducir la excavación. Este valor siempre se utiliza si no se han definido límites en la Biblioteca de tamaños de tubería.
Talud máximo
Talud máximo deseado para una tubería o canal. Esto puede ser conveniente para garantizar que las tuberías in situ no se puedan volver empinadas de manera inconsciente. Este valor se utiliza si no se han definido límites en la Biblioteca de tamaños de tubería. Los taludes de tubería pueden ser menos empinados para alcanzar el talud máximo si se realizan con un tamaño demasiado elevado.

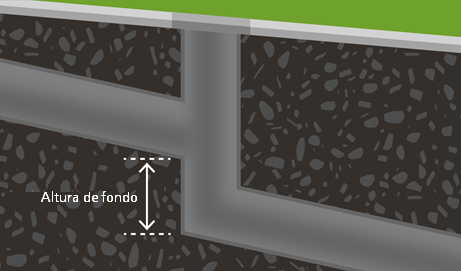

Permitir fondos:
Si la opción está activada, el ajuste de tamaño automático permitirá introducir fondos en situaciones en las que el fondo se encuentre dentro del rango Mín./Máx. Se puede introducir un fondo cuando las conexiones aguas abajo son inferiores a una tubería de entrada. También se puede introducir un fondo en el caso de que una elevación de cobertura aguas abajo provoque un talud más empinado del que se necesita. En este caso, solo se introduce fondo si no es necesario aumentar el tamaño de la tubería.
Los fondos se miden desde la elevación de conexión deseada de las dos conexiones, que se regirá por la elevación de diseño y, a continuación, el tipo de conexiones, es decir, el bombeo desvanecido. Esto significa que se tendrá en cuenta la elevación de bombeo a menos que una de las secciones sea un canal, en cuyo punto el software asumirá las rasantes de nivel.
Fondo mínimo
El fondo mínimo entre dos tuberías/canales entrantes. El programa eliminará cualquier fondo por debajo de este valor cuando la opción Permitir fondos esté activada.
Fondo máximo
El fondo máximo deseado entre dos tuberías/canales entrantes. El programa reducirá al máximo el fondo que supere este valor cuando la opción Permitir fondos esté activada.
Velocidad de comprobación:
Cuando la opción está activada, el cálculo de tamaño automático intentará rediseñar el sistema y conseguir una velocidad en el rango especificado donde sea posible. En una fase de saneamiento, hay un cuadro combinado adicional disponible para seleccionar el método de velocidad: taladro completo, 1/3 de velocidad proporcional (Reino Unido) y 1/3 de velocidad proporcional (Solo disponible en la región del Reino Unido).
Velocidad mínima
Velocidad mínima para una tubería/canal. A continuación, el programa elegirá un tamaño y un talud con la capacidad suficiente para proporcionar la velocidad necesaria.
Velocidad máxima
La velocidad máxima deseada para una tubería/canal. El programa intentará seleccionar un tamaño y un talud con suficiente capacidad que no supere la velocidad sugerida, pero esto puede romperse para cumplir otros criterios, como las profundidades de cobertura. En este caso, se muestra una advertencia al final del asistente.
Usar restricción de caudal
Si esta casilla está activada, Diseño de redes utilizará cualquier caudal de diseño distinto de cero como caudal base para la conexión correspondiente.
Reducir profundidades de canal
Al activar esta opción, el diseño de redes puede reducir la profundidad y la altura del canal teniendo en cuenta las conexiones entrantes al canal.
Condiciones de llenado de tubería límite
La cantidad de la tubería que se rellena para que se considere "completa".
Usar restricción de caudal
Al seleccionar esta opción se limita el caudal base de cualquier conexión con una restricción de caudal a esa restricción de caudal.
Excluir líneas de ramificación
Al seleccionar esta opción, el diseño de redes puede realizar el ajuste de tamaño de las tuberías solo en la línea principal.
Permitir ajuste de tamaño de boca de alcantarilla:
Si esta opción está activada, Diseño de redes también intentará ajustar el tamaño de las uniones y los siguientes campos se activarán para configurarlo.
Biblioteca de tamaños de boca de alcantarilla
La Biblioteca de tamaños de boca de alcantarilla es una lista de varias categorías relacionadas con el tamaño de las bocas de alcantarilla en relación con la conexión y la profundidad. Además, también se utiliza para determinar la protuberancia de la escalera, la anchura de descansillo y de bancada necesaria para el desfase.
Aplicar un desfase
Si se selecciona esta opción, se determinan los desfases necesarios en cualquier unión que cumpla los requisitos. Consulte Cálculo de tamaño automático de boca de alcantarilla para obtener más información sobre los desfases y sus requisitos.
Al hacer clic en Siguiente, se realiza la rutina Cálculos de tamaño automático y, si se selecciona, también se realiza la rutina Cálculos de tamaño automático de boca de alcantarilla.

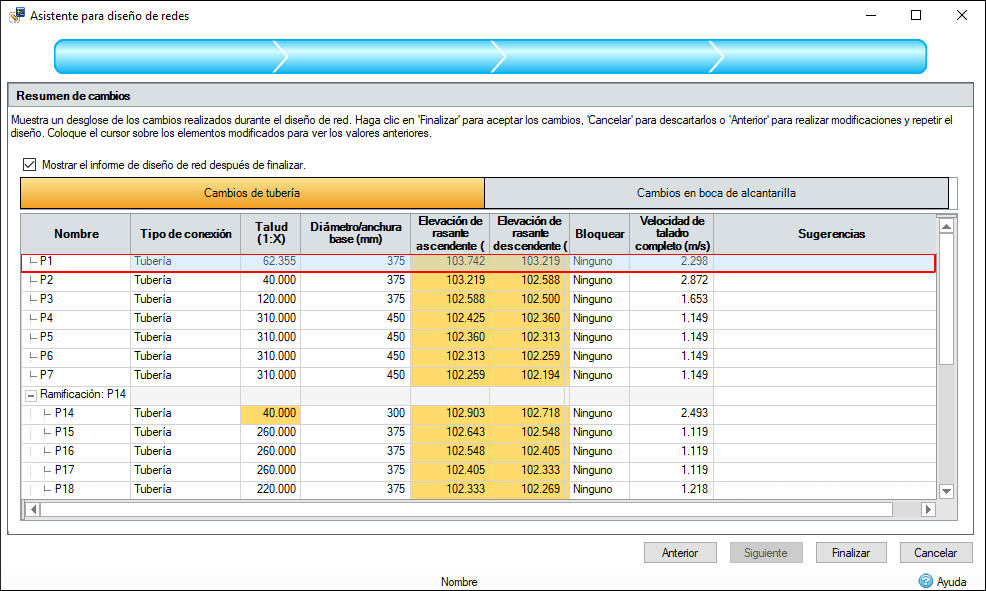

Resumen de cambios
Una vez completado el diseño de redes, se mostrará una pantalla de resumen con todos los cambios realizados.

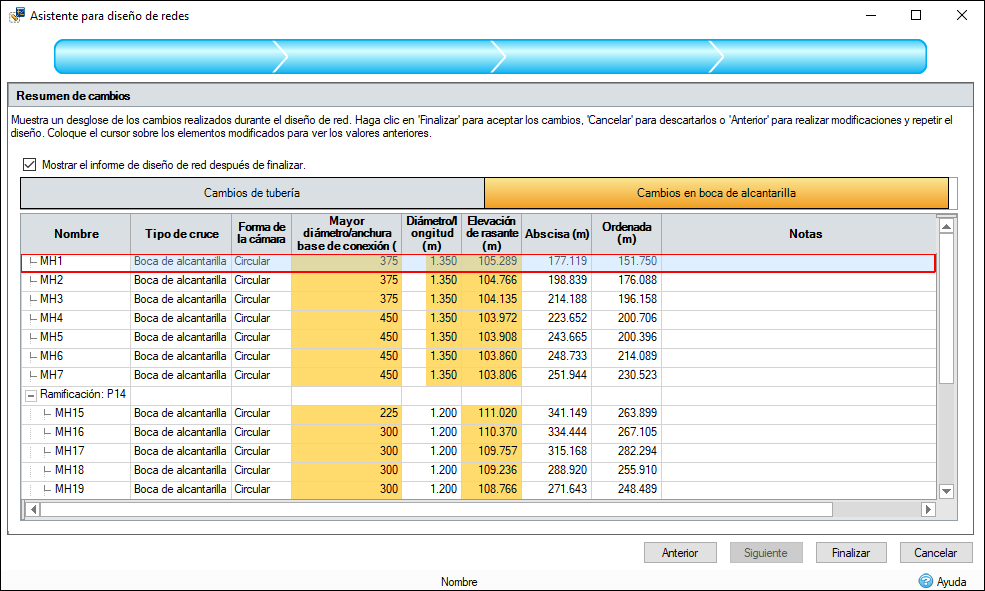

Habrá dos fichas visibles: Cambios de tubería muestra los cambios realizados en las tuberías y Cambios de boca de alcantarilla muestra los cambios realizados en las bocas de alcantarilla.
Todos los valores modificados se resaltarán en el color de resaltado actual para distinguirlos fácilmente. Al pasar el cursor sobre las celdas resaltadas, se mostrará el valor anterior en la información de herramientas.
Desde aquí, pueden descartarse los cambios haciendo clic en Cancelar, aceptarse haciendo clic en Finalizar o deshacer el tamaño haciendo clic en Anterior, lo que permite al usuario cambiar la ruta de caudal o las normas de diseño de red. Después de hacer clic en Finalizar, la ventana Informe de diseño de red puede abrirse en función del estado de la casilla de verificación correspondiente.
