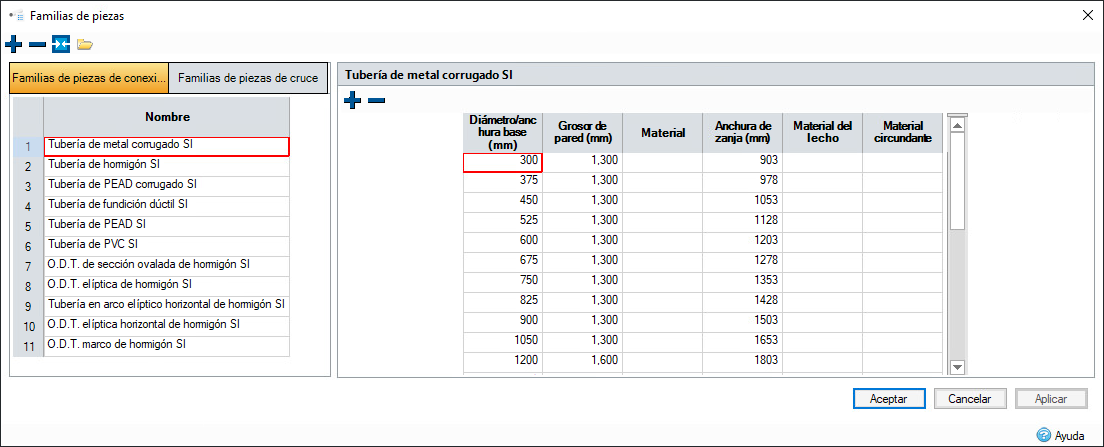

Las familias de piezas se dividen en dos fichas, Familias de piezas de conexión y Familias de piezas de unión. Cada ficha permite añadir, suprimir, renombrar o fusionar familias de piezas para esa sección. Los nombres de las familias de piezas deben ser únicos y distinguen entre mayúsculas y minúsculas; si se introducen nombres duplicados, estos se modifican para que sean únicos.
Las familias de piezas añadidas estarán disponibles para su selección en Conexiones y Uniones. La familia de piezas seleccionada para cada objeto se utilizará en InfoDrainage para Civil 3D para agrupar objetos durante la asignación de piezas.
Si se crean o se cargan Conexiones o Uniones desde otro origen, las familias de piezas que no estén disponibles se añaden automáticamente.
Barra de herramientas
Añadir: añade una nueva familia de piezas al final de la lista.
Suprimir: suprime la familia de piezas seleccionada.
Fusionar: solo se conserva la familia de piezas principal y se suprimen todas las demás familias de piezas seleccionadas.
Importar: abre el cuadro de diálogo Configuración del catálogo de redes de tuberías.

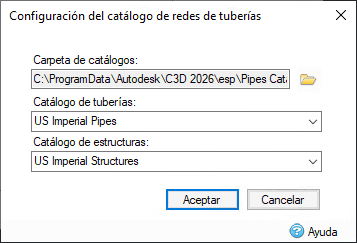

Configuración del catálogo de redes de tuberías
El cuadro de diálogo Configuración del catálogo de redes de tuberías permite importar las familias de piezas desde una carpeta de catálogo de piezas de Civil 3D.
Por defecto, intentará encontrar la ubicación de la versión de Civil 3D que coincida con la versión instalada de InfoDrainage.
Carpeta de catálogos: carpeta que contiene los catálogos de piezas de redes de tuberías de Autodesk Civil 3D.
Catálogo de tuberías: el catálogo de tuberías de Autodesk Civil 3D.
Catálogo de estructuras: el catálogo de estructuras de Autodesk Civil 3D.
Dimensiones de piezas
Cuando se importa una familia de piezas desde la carpeta del catálogo de piezas de Civil 3D, también se importan por defecto los tamaños de pieza de cada familia de piezas de conexión.

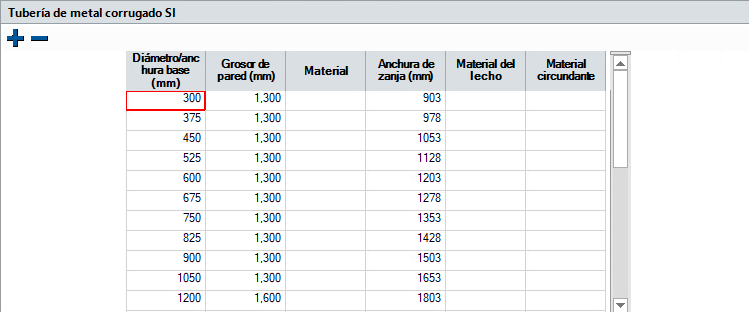

Los tamaños de pieza se pueden añadir o eliminar de una familia de piezas, y el valor de cada propiedad de un tamaño de pieza se puede editar directamente en la tabla.
Propiedades de tamaño de pieza
Grosor de muro: distancia entre las superficies interior y exterior de la tubería.
Material: el material de la tubería.
Diámetro de tubería: diámetro interior de la tubería.
Anchura de zanja: distancia horizontal a lo largo de la parte superior de la zanja excavada para la tubería. Por defecto, se calcula de acuerdo con las siguientes fórmulas en función de la configuración de Regionalización:
- Estados Unidos
Circular: 1,5 × (diámetro interior + (2 × grosor de muro)) + 12 pulgadas
No circular: anchura interior + (2 × grosor de muro) + 30 pulgadas
- Todas las demás regiones
Circular: diámetro interior + (2 × grosor de muro) + (2 × 300 mm)
No circular: anchura interior + (2 × grosor de muro) + 750 mm
Material del lecho: el material que se coloca directamente debajo de la tubería en el zanja.
Material circundante: el material que se coloca alrededor o sobre la tubería para rellenar el zanja.
Barra de herramientas Tamaños de pieza
Añadir: añade una nueva fila de tamaño de pieza al final de la tabla.
Suprimir: suprime las filas de tamaño de pieza seleccionadas actualmente.
