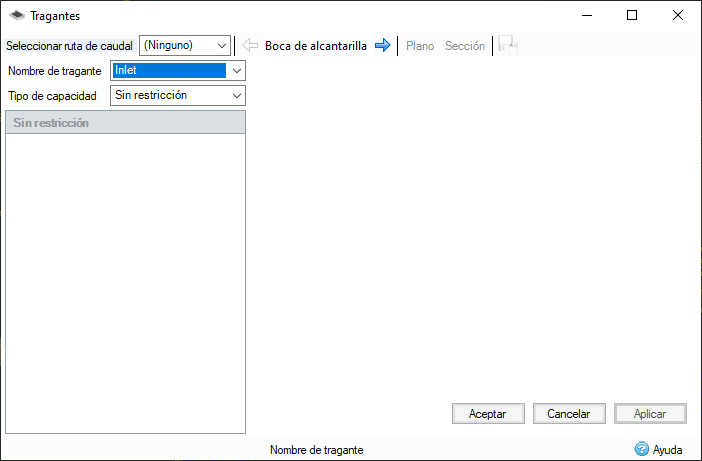

El formulario de tragantes muestra detalles de la capacidad de los tragantes.
El tamaño de los tragantes de tipo HEC-22 se puede modificar, y se puede mostrar una tabla de resultados y una vista preliminar de las imágenes.
Todos los tragantes
Barra de herramientas:contiene herramientas para seleccionar un nodo específico dentro de una ruta de caudal y botones para cambiar la vista de la imagen de vista preliminar de HEC-22.
-
Seleccionar ruta de caudal: se puede seleccionar una ruta de caudal en esta lista desplegable para administrar el acceso a los nodos. Si selecciona (Ninguna), se permitirá el acceso a todos los nodos.
-
<-- X -- >: los botones de flecha izquierda y derecha se pueden utilizar para desplazarse por la ruta de caudal de un nodo a otro. El nodo seleccionado determinará los tragantes disponibles y se mostrará entre las flechas.
-
Sección: solo está disponible para tragantes de tipo HEC-22. Define la imagen de vista preliminar en la vista de sección transversal.
-
Plano: solo está disponible para tragantes de tipo HEC-22. Define la imagen de vista preliminar en la vista de plano.
- Exportar resultados de HEC-22 a Excel: exporta las tablas de resultados de tragantes de HEC-22 de la ruta de caudal seleccionada a un archivo .XLS.
Nombre de tragante: si un nodo tiene varios tragantes, puede usar esta lista desplegable para seleccionar otro tragante.
Tipo de capacidad: el tipo de capacidad de un tragante se puede modificar desde el formulario de tragantes. Para obtener más información, consulte la sección Tipo de capacidad de la página de ayuda de los Tragantes.
Tragantes de tipo HEC-22
Algunos componentes del formulario solo están disponibles para tragantes de tipo HEC-22.

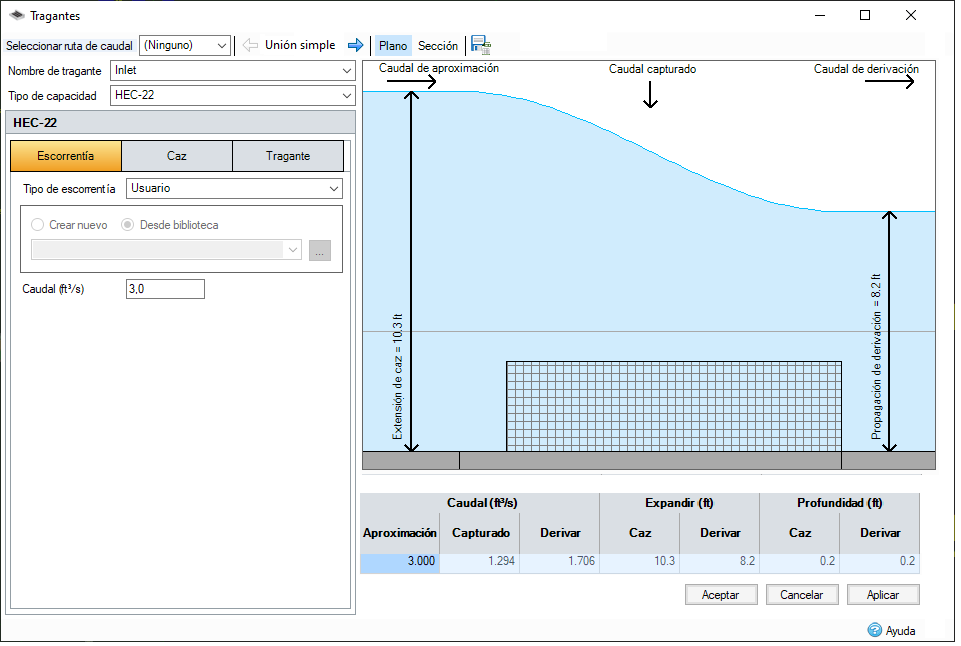

Imagen de vista preliminar: la imagen de la parte superior derecha del formulario. Esta vista proporciona diagramas de una vista de plano de arriba abajo y una vista en sección transversal del tragante, así como del agua que pasa por el tragante. La imagen no se muestra en el caso de tragantes HEC-22 con forma cóncava.
Tabla de valores clave: contiene valores clave del caudal, la anchura del caudal y la profundidad.
- Flujo de aproximación: flujo que se dirige hacia el tragante. Se define o calcula en la ficha de escorrentía del tragante.
- Caudal capturado: el caudal capturado por el tragante a medida que el agua pasa.
- Flujo de derivación: el flujo restante, que pasa sobre el tragante en pendiente y debería transportarse en la calle o el canal hasta el siguiente tragante de nivel inferior. Esto no es aplicable a tragantes que se encuentren en cóncavo.
- Extensión del caz: la anchura del agua se extiende a lo largo de caz y de la carretera a medida que se aproxima al tragante. Esta no es la anchura de caudal en la entrada, varía en función de la posición de entrada en cóncavo o en pendiente y de la depresión de la entrada.
- Extensión de derivación: la anchura del agua se extiende a través de la carretera una vez que ha pasado por el tragante en la rasante. Esto no es aplicable a tragantes que se encuentren en cóncavo.
- Profundidad del caz: profundidad del agua (medida en la cara del bordillo) a medida que se aproxima al tragante. Esta no es siempre la profundidad en el tragante, depende de la posición del tragante en cóncavo o en la rasante, y de la depresión de la entrada.
- Profundidad de derivación: profundidad del agua una vez que ha pasado por el tragante en la rasante. Esto no es aplicable a tragantes que se encuentren en cóncavo.
