Especifique un tragante compatible con HEC-22. Los tragantes HEC-22 se pueden especificar mediante las fichas Caz y Tragante.
Cabe señalar que el cálculo de tamaño de tragante tiene en cuenta un caudal de estado constante y, por lo tanto, proporciona una respuesta única. El comportamiento del tragante suele variar en el tiempo cuando se somete a un caudal transitorio durante el análisis.
Además, el cálculo de tamaño de tragante no tiene en cuenta ninguna conexión de derivación que pueda conectarse a la entrada, mientras que esto se tendrá en cuenta durante el análisis.
Es posible que, en el caso de un tragante en cóncavo en el que no exista un caudal de derivación según el formulario de tamaño de tragantes (en el que solo se tienen en cuenta el tragante y la calle/cuneta), se pueda desviar el caudal a una conexión de derivación durante el análisis cuando el motor de caudal tenga en cuenta todas las conexiones en el tragante.
El botón Ajustar tamaño de tragantes abre el formulario de tragantes.

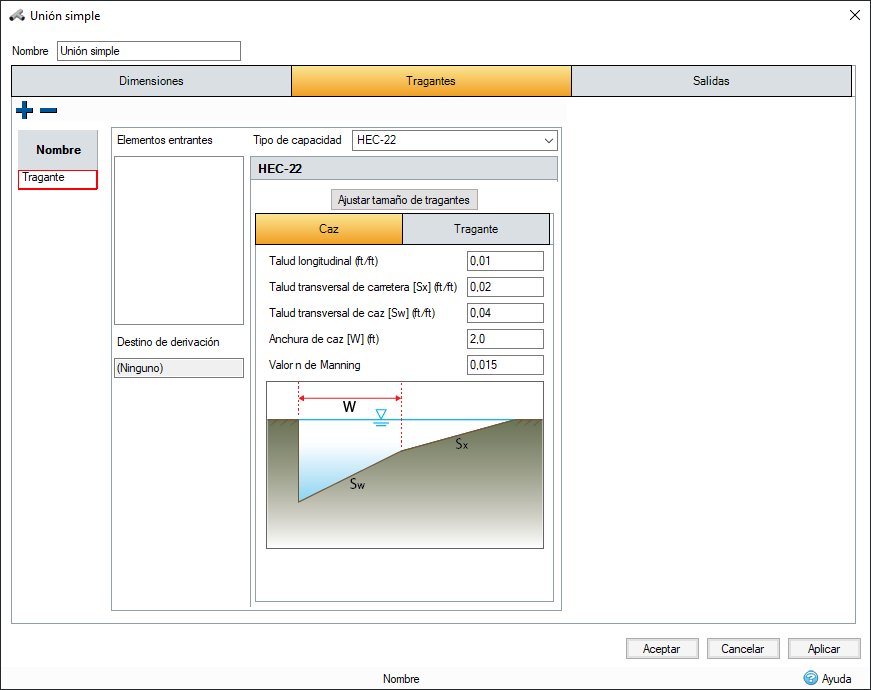

Ficha Caz
Largo. Talud: talud longitudinal de la carretera (pavimento).
Talud transversal de carretera: el talud de sección transversal de la carretera (pavimento).
Talud transversal del caz: talud de sección transversal del caz.
Anchura del caz: la anchura del caz.
N de Manning: valor de rugosidad n de Manning. Utilizado por la ecuación Fórmula Manning.

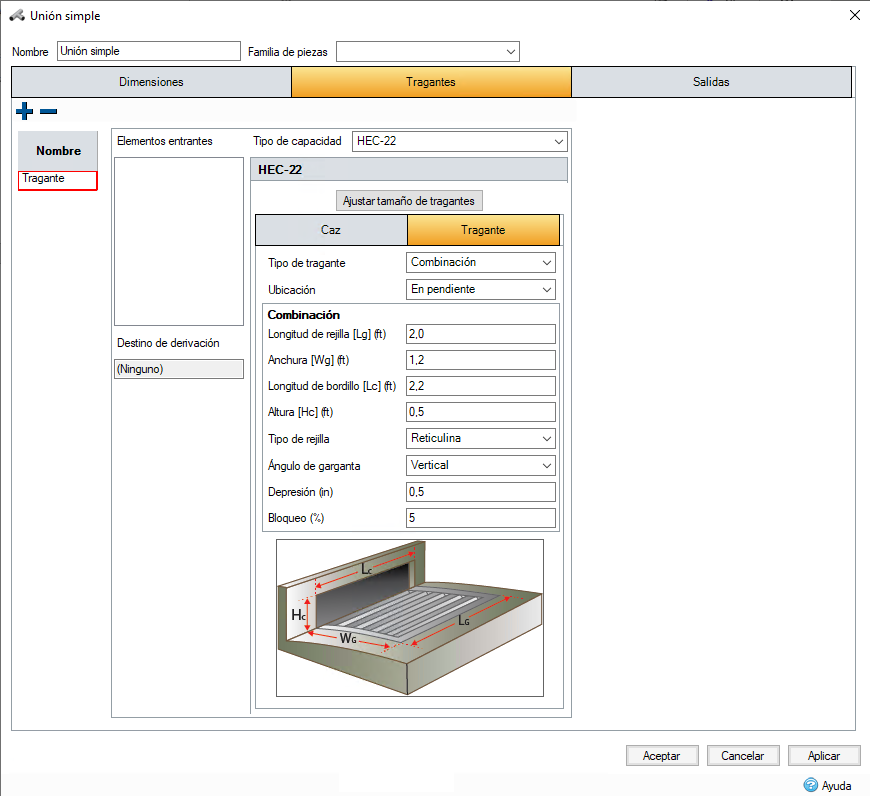

Ficha Tragante
Tipo de tragante: tipo de tragante, como rejilla, bordillo, combinación o ranurado. Este valor cambiará la sección Detalles de tragante del formulario y la imagen de vista preliminar.
Ubicación: la ubicación del tragante, que puede ser en pendiente o en cóncavo.
Detalles de tragante: dependen del tipo de tragante. Depresión y Bloqueo se muestran para todos los tipos de tragante.
Rejilla:
- Longitud de rejilla: la longitud de la rejilla a lo largo de la carretera.
- Anchura: la anchura de la rejilla a través de la carretera.
- Tipo de rejilla: el tipo de rejilla utilizado. Consulte las páginas 4-31 del Manual de HEC para obtener más información.
Ranurado:
- Longitud de rejilla: la longitud de la rejilla a lo largo de la carretera.
- Anchura: la anchura de la rejilla a través de la carretera.
Bordillo:
- Longitud del bordillo: la longitud del bordillo a lo largo de la carretera.
- Altura: la altura del bordillo ortogonal a la carretera.
- Ángulo de garganta: el ángulo de garganta para la abertura; consulte las páginas 4-61 del Manual de HEC para obtener más información.
Combinación:
- Longitud de rejilla: la longitud de la rejilla a lo largo de la carretera.
- Anchura: la anchura de la rejilla a través de la carretera.
- Longitud del bordillo: la longitud del bordillo a lo largo de la carretera.
- Altura: la altura del bordillo ortogonal a la carretera.
- Tipo de rejilla: el tipo de rejilla utilizado. Consulte las páginas 4-31 del Manual de HEC para obtener más información.
- Ángulo de garganta: el ángulo de garganta para la abertura; consulte las páginas 4-61 del Manual de HEC para obtener más información.
Depresión: la profundidad de la depresión en el tragante que hay debajo del caz.
Bloqueo: la cantidad de bloqueo que se debe tener en cuenta en el tragante.

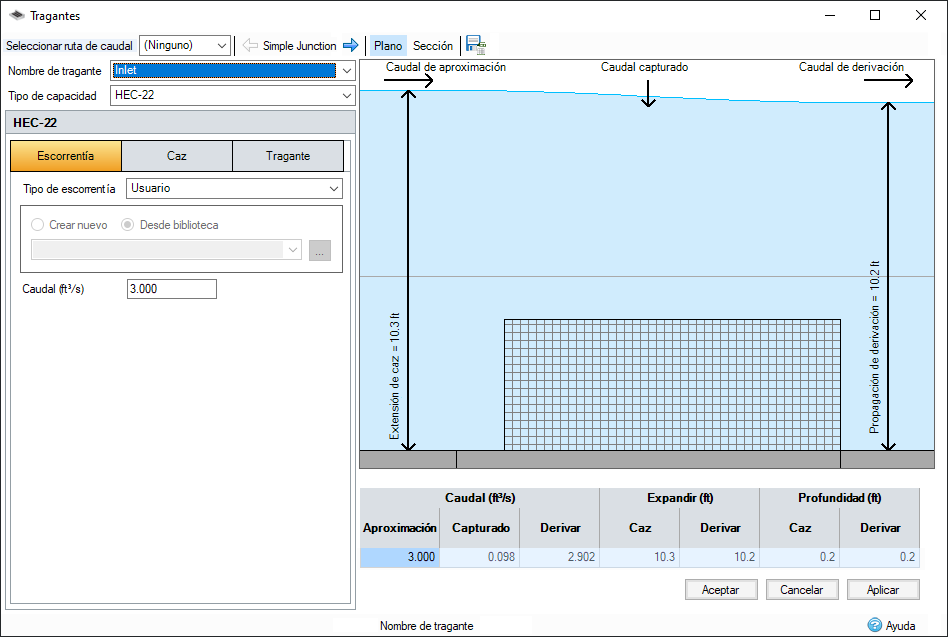

Ficha Escorrentía (solo en forma de tragante)
Cuando se abren desde el formulario de tragantes, los tragantes de HEC-22 tienen una tercera pestaña. Se utiliza para determinar el caudal en el tragante.
Tipo de escorrentía: el tipo de escorrentía determina el método de cálculo del caudal en el tragante, mediante uno de los siguientes métodos:
- Utilizar datos de plano: los datos del plan se utilizarán para calcular un caudal de entrada total mediante la suma de caudales de elementos individuales en el tragante. Las áreas de caudal de entrada tendrán un caudal calculado multiplicando la intensidad de lluvia de la lluvia seleccionada por su área y el coeficiente de escorrentía. Los hidrogramas utilizarán su caudal máximo. Las Conexiones de derivación se incluirán cuando se origine desde otro tragante HEC-22.Para las fases que contienen solo el caudal de base o los hidrogramas de entrada, no está disponible la opción Usar datos de plano.
- Usuario: defina manualmente el caudal en el tragante.
- Dinámico: solo está disponible una vez finalizado el análisis. El caudal se establecerá en el resultado del análisis dinámico para las aguas pluviales seleccionadas actualmente.
Lluvia (solo para usar datos de plano): el botón abrirá el administrador de precipitaciones. Desde aquí se puede editar o crear un archivo de lluvia existente o nuevo. Una vez que haya terminado el proceso en el administrador de precipitaciones, la lista desplegable se rellenará con conjuntos de precipitaciones. La lluvia seleccionada se utilizará para calcular la intensidad utilizada al calcular el caudal de entrada mediante el tipo de escorrentía Usar datos de plano.
Caudal: el caudal en el tragante. El método para definir o calcular este valor viene determinado por el tipo de escorrentía.
