Uniones: resultados de elementos muestra un resumen de cómo se ha realizado la unión seleccionada para el evento o aguas pluviales actuales, tal como se resalta en el selector de aguas pluviales.

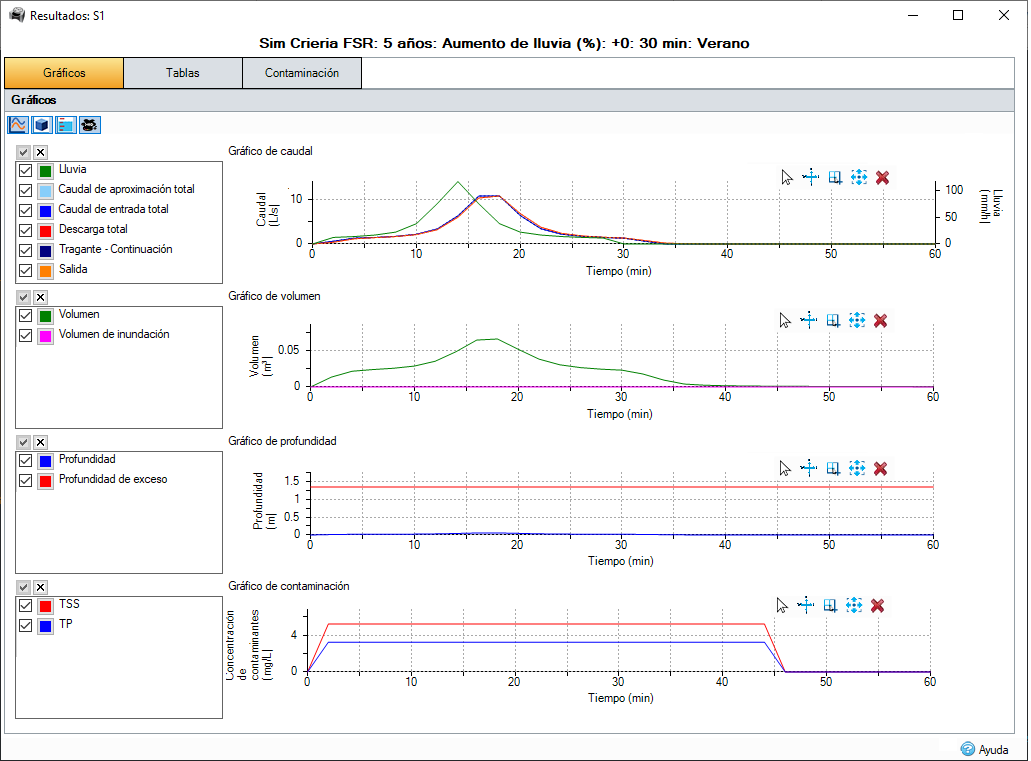

Gráficos
Proporciona gráficos que muestran diferentes aspectos del resultado, cada uno de los cuales se puede activar y desactivar según sea necesario. Para obtener más información, consulte las páginas Herramientas de gráfico y Gráficos de resultados.
Caudales: muestra la lluvia, el caudal de aproximación total (que se introduce en los tragantes), por tragante (continuidad y derivación), el caudal de entrada total (tras la restricción de entrada) y las descargas (total y por salida) que entran y salen de la unión con el tiempo. En las fases que contienen solo el caudal base o la lluvia del hidrograma de entrada, esta opción no estará disponible.
Volúmenes: muestra el volumen de agua en la unión con el tiempo. Tenga en cuenta que esta opción no está disponible para uniones simples.
Profundidades: muestra la profundidad del agua en la unión con el tiempo. La profundidad de excedencia (Elevación de cobertura - Elevación de rasante) se muestra como referencia para identificar cuándo se produce la inundación.
Contaminación: muestra las concentraciones de contaminantes en las uniones con respecto al tiempo. Tenga en cuenta que esta opción no está disponible para uniones simples.

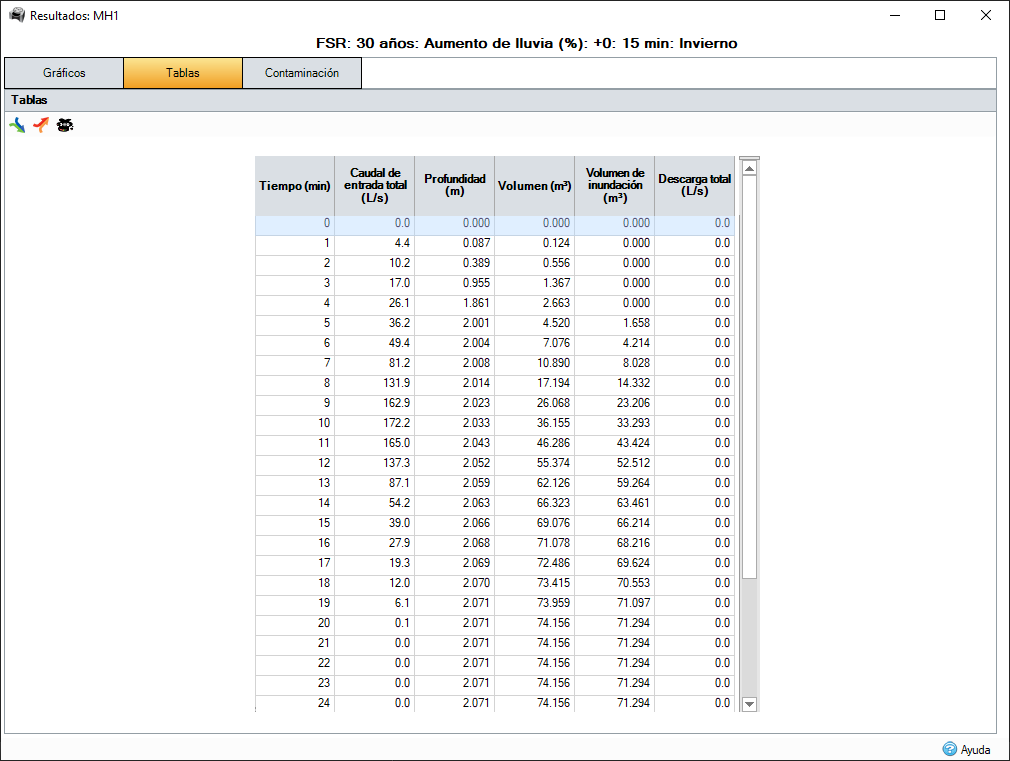

Resultados
Muestra los datos minuto a minuto del análisis del sistema para los flujos de entrada, las descargas, las profundidades, los volúmenes y los contaminantes. Los conmutadores permiten activar y desactivar columnas según sea necesario.
Caudal de entrada del componente: cuando se activa, se muestran el caudal de entrada por tragante y el caudal de aproximación total además del caudal de entrada total.
Descarga del componente: cuando se activa, se muestra la descarga por salida además de la descarga total.
Concentraciones de contaminantes: cuando se activa, se muestran las Concentraciones de contaminantes. Tenga en cuenta que esta opción no está disponible para uniones simples.
La información se muestra con un número predeterminado de decimales, en función de la unidad. Si desea ver más o menos decimales, puede seleccionar Incrementar decimales o Reducir decimales en el menú contextual. Esta configuración no se guardará entre sesiones.
Intervalo de salida
El intervalo de salida procede del valor seleccionado en los Criterios de análisis. El promedio de los resultados se calcula durante el período del intervalo de salida, por ejemplo, si el intervalo de salida es de 5 minutos y el intervalo de análisis es de 1 minuto, el promedio de los resultados calculados para los intervalos de 1 a 5 minutos se calcula para generar el resultado de 5 minutos.

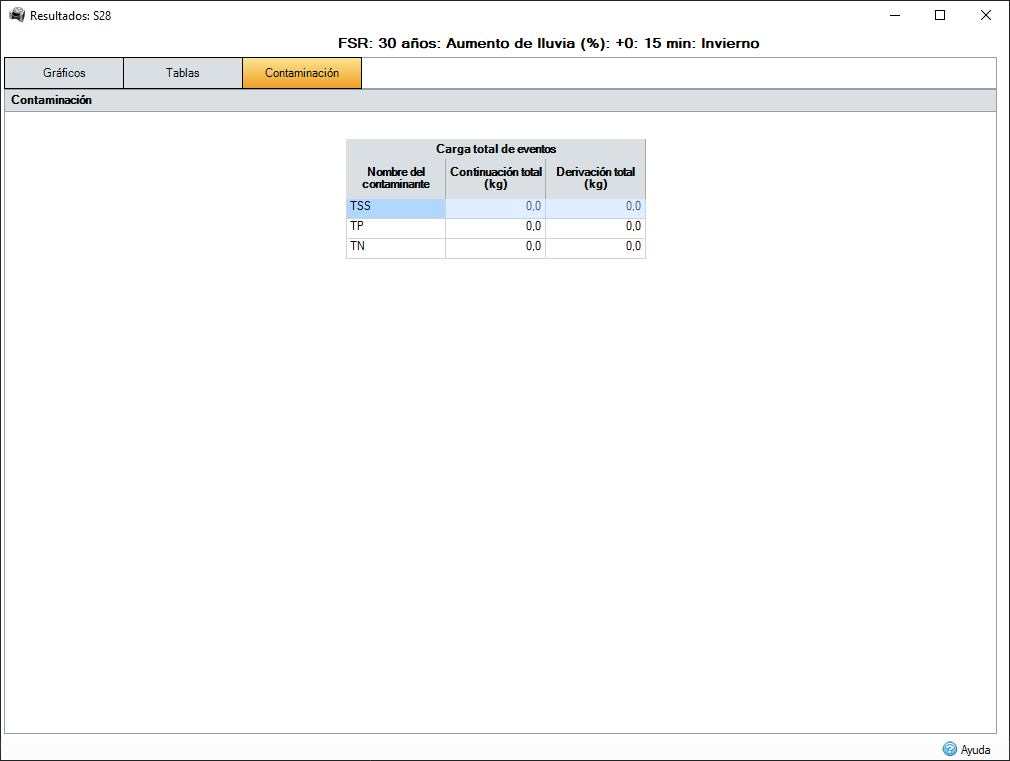

Contaminación
Proporciona un desglose de las cargas de contaminantes que entran y salen del sistema, así como detalles de las concentraciones.
