Criterios de análisis permite especificar varios parámetros que indican cómo la aplicación realiza el análisis.
Dependiendo de si solo se están ejecutando caudales de clima seco o eventos de lluvia se mostrarán unos criterios de análisis u otros (Criterios de análisis: caudal de tiempo seco).

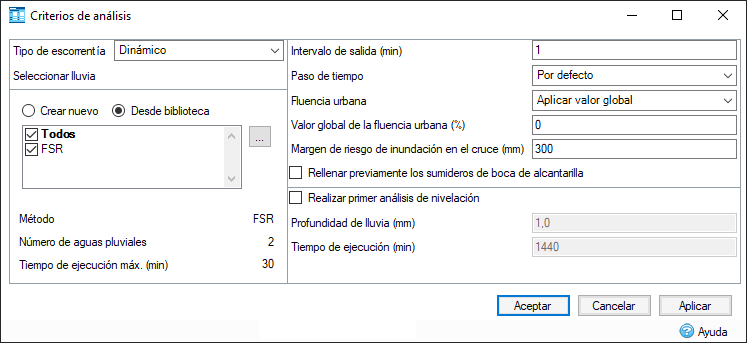

Criterios de análisis: lluvia
Tipo de escorrentía
Este parámetro permite seleccionar el método de escorrentía que se utilizará para el análisis y, por tanto, qué tipo de fuente de lluvia se necesita. Están disponibles las siguientes opciones:
- Dinámico: la opción por defecto que utilizan todos los métodos de escorrentía que usan un pluviograma de lluvia para generar el hidrograma de caudal de entrada.
- Estático: solo lo utiliza el método de escorrentía Racional modificado, que utiliza una intensidad máxima de lluvia para generar el hidrograma de caudal de entrada en lugar de un pluviograma completo.
Seleccionar lluvia
Seleccione el botón de opción para Crear nueva o seleccione Desde biblioteca.
La lluvia disponible se explica en el Administrador de precipitaciones y en Lluvia conocida.
Los siguientes campos se muestran en el formulario automáticamente:
- Método: muestra el método que se utilizará para el análisis.
- Número de aguas pluviales: muestra el número de aguas pluviales presentes a partir de la lluvia seleccionada.
- Tiempo de ejecución máximo (min): muestra el tiempo de ejecución máximo de la lluvia seleccionada.
Criterios de análisis - General
Intervalo de salida (min)
Este es el intervalo en el que se presentarán los resultados del análisis. Por defecto, se establece en Cada cinco minutos. Un intervalo grande es más adecuado para un análisis de larga duración, mientras que un intervalo más corto aumenta la resolución temporal al analizar eventos de aguas pluviales de corta duración.
Frecuencia temporal
Esta opción controla el intervalo de frecuencias temporales internas que se utiliza en el análisis. El parámetro por defecto será adecuado para la mayoría de los diseños.
Si los resultados comienzan a mostrar algunas inestabilidades, se puede utilizar la opción Reducida o Más corta. Sin embargo, el motor puede tardar más tiempo en analizar estos parámetros.
El motor actualiza la longitud del intervalo de tiempo de cálculo en cada frecuencia temporal en función de las condiciones hidráulicas. Esto es para garantizar que la frecuencia temporal sea óptima para equilibrar la precisión de los resultados y el tiempo de ejecución de la simulación.
Fluencia urbana
De este modo, se ajusta la escala del área impermeable según la cantidad especificada (consulte la siguiente tabla para obtener más información). Esto se puede utilizar para tener en cuenta el aumento de las zonas urbanas u otros factores.
La lista desplegable permite seleccionar entre "Aplicar valor global" y "Usar valores de cuenca vertiente".
La escala se aplica a los siguientes métodos:
|
Método de escorrentía |
Método de escala |
|---|---|
| Tiempo de concentración/Diagrama área-tiempo/Método racional modificado | Aumenta el PIMP en el porcentaje introducido. |
| SCS/SBUH | Aumenta el porcentaje impermeable según el porcentaje introducido. |
| FSR | Aumenta el valor Urbano en el porcentaje introducido. |
| FEH/ReFH | Aumenta URBEXT en el porcentaje introducido. |
| Laurenson | Aumenta el grado de urbanización en el porcentaje introducido. |
Valor global de fluencia urbana
Valor de la fluencia urbana que se aplica a cada cuenca vertiente. Solo se activa cuando la opción de fluencia urbana está establecida en "Aplicar valor global".
Margen de riesgo de inundación en la unión
Esta es la profundidad por debajo de la parte superior de la unión a la que debe llegar la elevación del agua antes de que el estado de la unión cambie de sobrecargado a riesgo de inundación.
Rellenar previamente los sumideros de boca de alcantarilla
Si se selecciona, las bocas de alcantarilla con profundidades de sumidero aplicadas se rellenarán previamente para que inicien el análisis completo.
Realizar primer análisis de nivelación/realizar análisis sin descarga
Cuando se selecciona, se añade un evento de primera nivelación o sin descarga en forma de evento adicional en el análisis, que se basa en la profundidad de la lluvia de primera nivelación o ausencia de descarga y el tiempo de ejecución proporcionados en el formulario.
Profundidad de lluvia
La profundidad de lluvia que se aplicará al evento de primera nivelación/sin descarga.
Tiempo de ejecución
Tiempo de ejecución que se aplicará al evento primera nivelación/sin descarga.

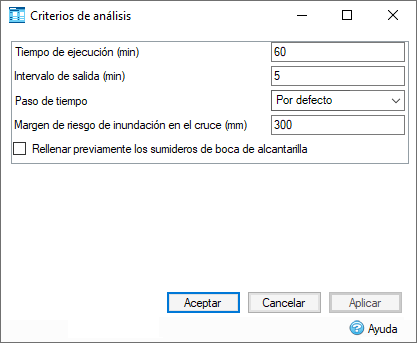

Criterios de análisis: caudal de tiempo seco
Tiempo de ejecución (min)
El tiempo que necesitará la ejecución del análisis.
Intervalo de salida (min)
Este es el intervalo en el que se presentarán los resultados del análisis. Por defecto, se establece en Cada cinco minutos. Un intervalo grande es más adecuado para un análisis de larga duración, mientras que un intervalo más corto aumenta la resolución temporal al analizar eventos de aguas pluviales de corta duración.
Frecuencia temporal
Esta opción controla el intervalo de frecuencias temporales internas que se utiliza en el análisis. El parámetro por defecto será adecuado para la mayoría de los diseños.
Si los resultados comienzan a mostrar algunas inestabilidades, se puede utilizar la opción Reducida o Más corta. Sin embargo, el motor puede tardar más tiempo en analizar estos parámetros.
El motor actualiza la longitud del intervalo de tiempo de cálculo en cada frecuencia temporal en función de las condiciones hidráulicas. Esto es para garantizar que la frecuencia temporal sea óptima para equilibrar la precisión de los resultados y el tiempo de ejecución de la simulación.
Margen de riesgo de inundación en la unión
Esta es la profundidad por debajo de la parte superior del cruce a la que debe llegar la elevación del agua antes de que el estado de la unión cambie de sobrecargado a riesgo de inundación.
