En este tema se describe el enfoque adoptado por el motor de ajuste de tamaño de boca de alcantarilla y cómo se puede controlar.
El proceso de tamaño automático se completa en función del diseño de red especificado para la fase, siempre que se haya seleccionado el tamaño de boca de alcantarilla. Algunos aspectos, como la aplicación de un desfase, solo se pueden utilizar si está activada. Sin embargo, el motor de ajuste automático de tamaño siempre buscará garantizar que una boca de alcantarilla sea lo suficientemente grande para las conexiones entrantes y salientes conectadas a esa boca de alcantarilla. El motor de ajuste automático de tamaño solo ajustará el tamaño de las bocas de alcantarilla que estén desbloqueadas, lo que viene determinado por el cuadro combinado Bloquear del formulario de datos de boca de alcantarilla. Si se bloquea "Elevaciones", se aplicará el tamaño, pero la opción Elevación de rasante no cambiará. Si se bloquea "Todo", no se producirá ningún cambio de tamaño o elevación.
El tamaño comenzará en el extremo de la ruta de caudal seleccionada, que actúa como línea principal. Normalmente, el encabezado de una ruta de caudal suele ser un caudal de entrada (área o hidrograma). El motor de ajuste de tamaño descenderá por cada tubería/canal de la red y, a su vez, ajustará el tamaño de la tubería/canal. Una vez que se haya completado el ajuste de tamaño de las tuberías, el motor buscará ajustar el tamaño de cada boca de alcantarilla en la ruta de caudal. Nota: No se puede ajustar el tamaño de las uniones simples, por lo que se omitirán. Este ajuste de tamaño se completa de la siguiente manera:
- Búsqueda de las conexiones de cada boca de alcantarilla: para cada boca de alcantarilla se encuentran las conexiones entrantes y salientes.
- Buscar la conexión de entrada o salida más grande desde la boca de alcantarilla: para asegurarse de que el tamaño de la boca de alcantarilla se ajusta al diámetro o la anchura de la conexión más grande que entra o sale de la boca de alcantarilla, según las reglas siguientes:
- Solo conexiones cerradas (tubería, O.D.T. de caja y conexión personalizada cerrada): se calcula el diámetro/anchura de la conexión más grande.
- Combinación de conexiones cerradas y abiertas (canales y conexión personalizada abierta): se utiliza la anchura máxima del canal.
- Solo conexiones abiertas (canales y conexión personalizada abierta): la boca de alcantarilla se establece automáticamente como unión simple y, a continuación, no se ajusta su tamaño.
- Conexiones hipotéticas (sin retardo y caudal rezagado): son puramente conceptuales y no tienen cotas, por lo que no se utilizarán en un ajuste de tamaño.
- Ajustar el tamaño de la boca de alcantarilla en función del diámetro/anchura de conexión o la profundidad de unión : ahora que se ha calculado el diámetro/anchura de la conexión más grande, la boca de alcantarilla se puede ajustar a esta profundidad comparándola con la Biblioteca de tamaños de boca de alcantarilla.
- La anchura máxima de la conexión se compara con los valores de diámetro/anchura de la Biblioteca de tamaños de boca de alcantarilla para buscar el diámetro y la anchura de la boca de alcantarilla necesarios. El valor siempre se redondea hacia abajo (Nota: Esto significa que, aunque el diámetro/anchura máximo de la conexión se haya establecido en el valor máximo, se seguirá asignando al valor más alto de la Biblioteca de tamaños de boca de alcantarilla).
- A continuación, se compara la profundidad de la boca de alcantarilla con la Biblioteca de tamaños de boca de alcantarilla para buscar el diámetro y la anchura de la boca de alcantarilla necesarios. Nota: El valor siempre se redondea hacia abajo.
- Es decir, el tamaño más grande de los dos cálculos es el que se tendrá en cuenta de aquí en adelante.
- Si se ha seleccionado Tamaño adicional, el diámetro de entrada más grande se compara con el parámetro Conexión de tamaño adicional. Si el diámetro entrante supera este parámetro, el tamaño de la boca de alcantarilla se actualiza al diámetro entrante más los valores de diámetro y anchura de tamaño adicionales.
- Si la boca de alcantarilla es circular y se especifica una anchura, la boca de alcantarilla se cambiará a rectangular y viceversa, si la boca de alcantarilla es rectangular y no se ha especificado ninguna anchura, la boca de alcantarilla se convierte en circular.
- Si se necesita un desfase: si se ha seleccionado la casilla de verificación Aplicar desfase, el motor intentará desfasar cualquier boca de alcantarilla que cumpla los siguientes requisitos:
- La casilla de verificación Acceso requerido se ha seleccionado en la boca de alcantarilla, solo disponible en bocas de alcantarilla circulares.
- Hay exactamente una conexión entrante y otra saliente, de modo que el motor puede asegurarse de que haya suficiente espacio en la boca de alcantarilla.
- Ambas conexiones son conexiones de tuberías. De nuevo, esto se debe a que se garantiza que hay suficiente espacio, lo que puede no ser posible cuando se utilizan otras conexiones.
- La abscisa y la ordenada de intersección no se han editado por el usuario. Si se han editado por el usuario, el motor evitará modificarlas.
- El ángulo entre las dos conexiones es mayor de 90 grados; esto es para garantizar que haya suficiente espacio a ambos lados de la boca de alcantarilla para que se produzca un desfase.

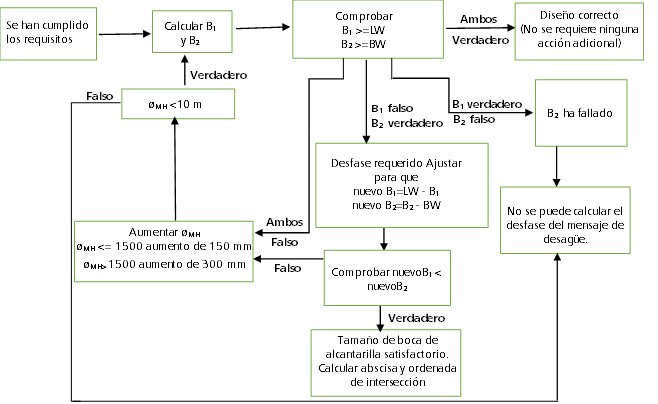

- Desfase calculado: si se cumplen los requisitos anteriores, el desfase se calcula y se aplica si es posible. El desfase se calcula mediante una rutina que se ve en el diagrama de caudal siguiente:
Leyenda
ø MH Diámetro de boca de alcantarilla (mm)
ø OUT Anchura/diámetro máximo de la unión que entra o sale de la boca de alcantarilla (mm)
Ɵ Ángulo entre las conexiones entrantes y salientes
L Protuberancia en escalera (mm)
LW Anchura de descansillo (desde la biblioteca de tamaños de boca de alcantarilla) (mm)
BW Anchura de bancada (desde la biblioteca de tamaños de boca de alcantarilla) (mm)
B1 Anchura de descansillo base (mm) = ø MH/2 - L - ø OUT/2
B 2 Anchura de bancada base (mm) = øø MH/2 - ø OUT/2Cos( Ɵ/2)
Como se ve en la rutina anterior, el desfase falla y genera un mensaje, no requiere un desfase ya que ya hay suficiente espacio o calcula una nueva abscisa y ordenada de intersección, ya que el desfase se ha realizado correctamente.
