El selector de regiones de Reino Unido e Irlanda permite seleccionar una región específica en el mapa y los datos correspondientes se rellenarán automáticamente.
Inglaterra, Gales y Escocia
El mapa muestra los números de región de la cuenca vertiente en función de la figura FSR I.2.4, que se utiliza para calcular los diferentes períodos de retorno, como se describe a continuación.
QBAR Rural: se calcula mediante la siguiente fórmula (la ecuación da resultados en m³/s):

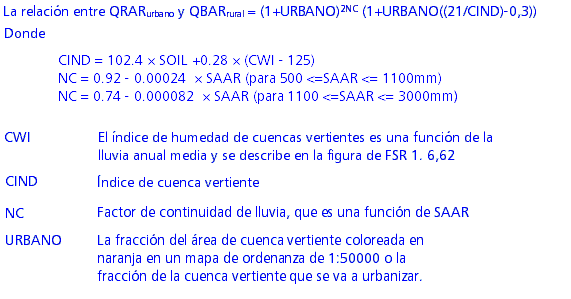

QBAR Urbano, Ajuste para la urbanización: se calcula a partir del informe IH 124, ecuaciones de la 7.2 a la 7.4. CIRIA Book 14, 3.2.2 (las ecuaciones dan resultados en m³/s).
Factores de crecimiento de cuencas vertientes urbanizadas para períodos de retorno que no superen los 50 años
CIRIA Book 14, 3.2.3
Calcule la variación reducida equivalente y de la siguiente tabla basada en CIRIA Book 14, tabla 3.1.
|
Urbano |
Período de retorno (años) |
|||||
|
2 |
5 |
10 |
20 |
25 |
50 |
|
|
0,00 |
0,32 |
1,50 |
2,25 |
2,97 |
3,20 |
3,90 |
|
0,25 |
0,57 |
1,55 |
2,20 |
2,76 |
2,93 |
3,35 |
|
0,50 |
0,65 |
1,60 |
2,12 |
2,55 |
2,67 |
3,00 |
|
0,75 |
0,78 |
1,65 |
2,04 |
2,35 |
2,43 |
2,67 |
Mediante el valor "y" de la tabla anterior, obtenga el factor de crecimiento de la siguiente tabla en función de CIRIA Book 14, tabla 3.2.
|
Región |
Valores de y |
||||||||
|
0,0 |
0,5 |
1,0 |
1,5 |
2,0 |
2,5 |
3,0 |
3,5 |
4,0 |
|
|
1 |
0,82 |
0,94 |
1,06 |
1,20 |
1,36 |
1,53 |
1,72 |
1,94 |
2,17 |
|
2 |
0,84 |
0,94 |
1,05 |
1,18 |
1,33 |
1,51 |
1,72 |
1,95 |
2,23 |
|
3 |
0,84 |
0,98 |
1,11 |
1,25 |
1,38 |
1,52 |
1,65 |
1,79 |
1,92 |
|
4 |
0,80 |
0,93 |
1,07 |
1,23 |
1,40 |
1,58 |
1,79 |
2,01 |
2,25 |
|
5 |
0,79 |
0,93 |
1,10 |
1,29 |
1,52 |
1,79 |
2,11 |
2,49 |
2,93 |
|
6/7 |
0,77 |
0,92 |
1,09 |
1,28 |
1,50 |
1,74 |
2,02 |
2,34 |
2,69 |
|
8 |
0,78 |
0,92 |
1,07 |
1,23 |
1,40 |
1,58 |
1,76 |
1,95 |
2,16 |
|
9 |
0,84 |
0,96 |
1,08 |
1,21 |
1,35 |
1,49 |
1,64 |
1,80 |
1,97 |
|
10 |
0,85 |
0,96 |
1,07 |
1,19 |
1,31 |
1,45 |
1,58 |
1,73 |
1,88 |
La región se agrupa en 10 regiones para determinar los factores de crecimiento. Figura I.2.4 de FSR y CIRIA Book 14, figura 3.7.
Factores de crecimiento de cuencas vertientes urbanizadas para períodos de retorno superiores a 50 años
CIRIA Book 14, tabla 3.2.4.
Localice los factores de crecimiento rural y urbano para el período de retorno de 50 años y calcule su relación G50.
Calcule el RMAF como la proporción de los QBAR Rural y Urbano.
Para el período de retorno t requerido, se calcula el índice de los factores de crecimiento urbano y rural a partir de la siguiente ecuación:
El factor de crecimiento rural se toma de la siguiente tabla basada en CIRIA Book 14, tabla 3.3.
|
Región |
Período de retorno (años) |
||||
|
100 |
200 |
250 |
500 |
1000 |
|
|
1 |
2,48 |
2,81 |
2,92 |
3,25 |
3,63 |
|
2 |
2,63 |
2,98 |
3,10 |
3,45 |
3,85 |
|
3 |
2,08 |
2,36 |
2,45 |
2,73 |
3,04 |
|
4 |
2,57 |
3,02 |
3,17 |
3,62 |
4,16 |
|
5 |
3,56 |
4,19 |
4,39 |
5,02 |
5,76 |
|
6/7 |
3,19 |
3,75 |
3,93 |
4,49 |
5,16 |
|
8 |
2,42 |
2,85 |
2,98 |
3,41 |
3,91 |
|
9 |
2,18 |
2,47 |
2,57 |
2,86 |
3,19 |
|
10 |
2,08 |
2,36 |
2,45 |
2,73 |
3,04 |
Multiplique el factor de crecimiento rural por Gt para generar el factor de crecimiento urbano.
Por último, la inundación urbana del año t es el producto del factor de crecimiento urbano y QBARurban.
Datos de inundación media anual
Los períodos de retorno y los caudales se producen para regiones y períodos de retorno de 2 a 1000 años, como se muestra a continuación.
Irlanda
El mapa muestra los números de región de la cuenca vertiente basados en el Seminario nacional sobre hidrología, que se utilizan para calcular los diferentes períodos de retorno, como se describe a continuación.
Curvas de crecimiento irlandesas
Las siguientes curvas de crecimiento se utilizan para Irlanda, tomadas del documento "Comment on Estimation of Greenfield Runoff Rates" - A.M.Crawley & C.Cunnane - Seminario nacional sobre hidrología 2003 (el valor de un año se toma de Greater Dublin Strategic Drainage Study, volumen 2).
|
Región |
N.º de región MD |
Período de retorno (años) |
|||||||
|
1 |
2 |
5 |
10 |
25 |
50 |
100 |
200 |
||
|
Nacional (revisado) |
11 |
0,85 |
0,96 |
1,20 |
1,35 |
1,55 |
1,70 |
1,84 |
1,99 |
|
Este de Irlanda |
12 |
0,85 |
0,96 |
1,21 |
1,38 |
1,59 |
1,74 |
1,90 |
2,05 |
|
Sur de Irlanda |
13 |
0,85 |
0,96 |
1,19 |
1,35 |
1,55 |
1,70 |
1,84 |
1,99 |
|
Oeste de Irlanda |
14 |
0,85 |
0,96 |
1,18 |
1,33 |
1,51 |
1,64 |
1,78 |
1,91 |
A continuación se define la siguiente curva de crecimiento para la región del Gran Dublín:
|
Región |
N.º de región MD |
Período de retorno (años) |
|||||||
|
1 |
2 |
5 |
10 |
25 |
50 |
100 |
200 |
||
|
Gran Dublín |
15 |
0,85 |
0,92 |
1,37 |
1,67 |
2,05 |
2,33 |
2,61 |
2,89 |
El valor de un año se toma del Greater Dublin Strategic Drainage Study, volumen 2. Los valores restantes se derivan (con dos decimales) de "An Investigation of the Flood Studies Report Ungauged Catchment Method for Mid-Eastern Ireland and Dublin", Michael Bruen - ecuación 7.
