La calculadora de calidad del agua se basa en dos métodos para calcular el volumen resultante. El primer método es un cálculo de calidad de agua simple y el segundo es el cálculo de calidad de agua de reducción de escorrentía.
Dependiendo de cómo se acceda al formulario, las opciones disponibles variarán:
- Modo de ajuste de tamaño global: cuando se accede al formulario desde la cinta de opciones Cambio de tamaño preliminar directamente, se mostrarán todos los resultados de todos los controles de aguas pluviales y los flujos de entrada (si el tipo de entrada es "Usar áreas de plano") disponibles en la fase actual. A continuación, se puede ajustar el tamaño de los controles de aguas pluviales en función de los resultados del cálculo mediante las opciones de ajuste de tamaño.
- Modo de control de aguas pluviales individual: cuando se accede al formulario desde la calculadora de tamaño de aguas pluviales, los resultados solo muestran el tamaño del control de aguas pluviales único que se está ajustando y los detalles de los flujos de entrada que se drenan mediante dicho SWC (si el tipo de entrada es "usar áreas de plano"). Esto permite determinar el volumen requerido por ese único control de aguas pluviales y, a continuación, utilizarlo para ajustar su tamaño de forma aislada.
Entrada

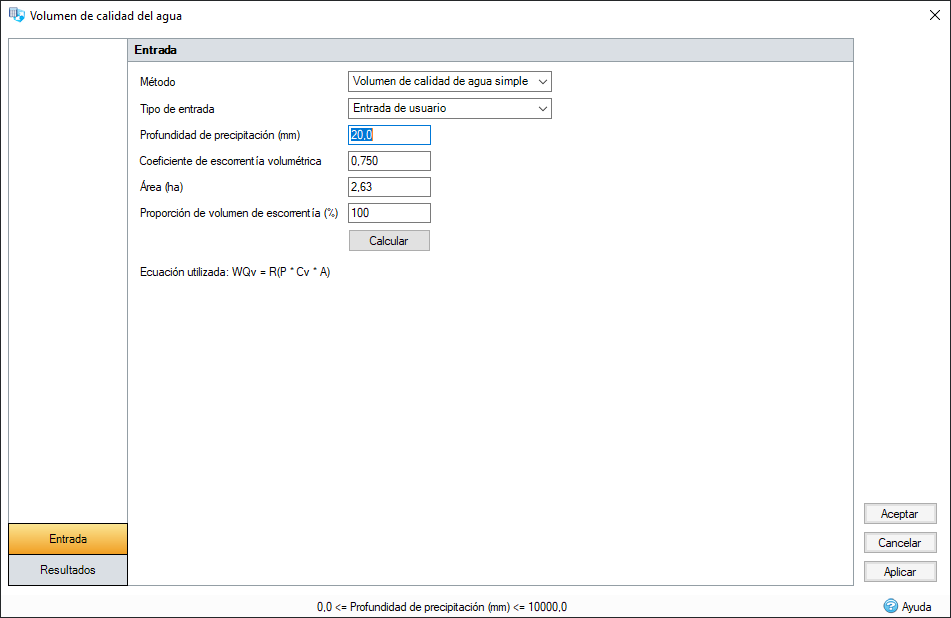

Volumen de calidad de agua simple
WQv = R(P*Cv*A)
WQv = Volumen de calidad del agua/Volumen tratable P = Profundidad de precipitación Cv = Coeficiente de escorrentía A = Área R = Proporción de volumen de escorrentía necesaria (el valor predeterminado es 100 %)

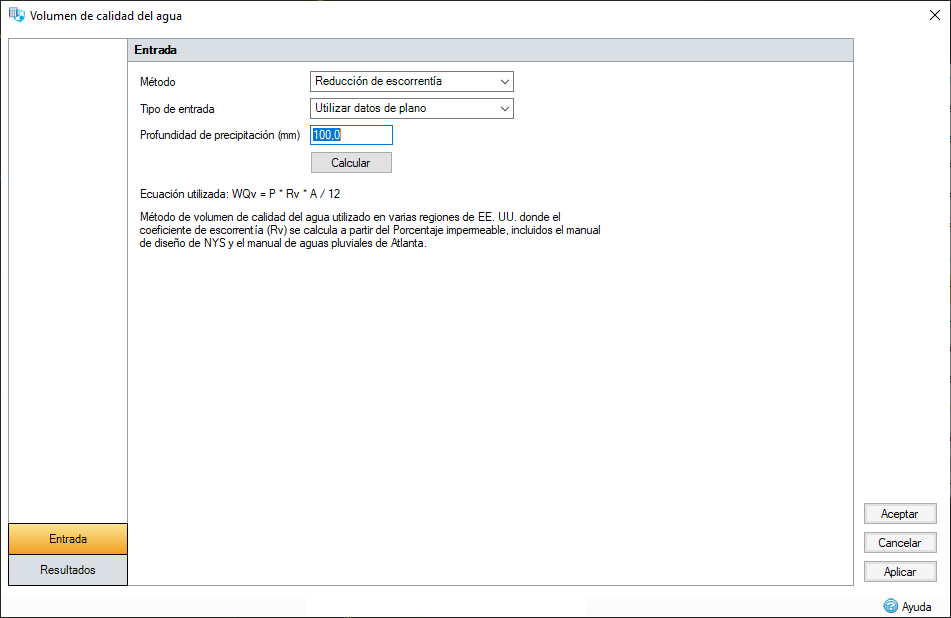

Reducción de escorrentía
WQv = P * Rv * A / 12
WQv = Volumen de calidad del agua/Volumen tratable (acre-ft) P = Aguas pluviales de 90 th percentiles (pulgadas) Rv = 0,05 + 0,009 * I
I = Porcentaje de cobertura impermeable
A = Área (acres)
Método de volumen de calidad del agua utilizado en varias regiones de EE. UU. donde el coeficiente de escorrentía (Rv) se calcula a partir del porcentaje impermeable, incluidos el manual de diseño de NYS y el manual de aguas pluviales de Atlanta.
Ambos métodos permiten seleccionar el Tipo de entrada, lo que permite que los usuarios seleccionen dos opciones:
- La opción Entrada de usuario calcula el volumen resultante rellenando las variables Profundidad de predicción, y específicas del método.
- Utilizar datos de plano utiliza la información de los flujos de entrada en el plano (Porcentaje Coeficiente de escorrentía/impermeable y Área) y todo lo que se necesita es rellenar la Profundidad de precipitación.
Resultados
Cuando todas las variables se hayan definido como necesarias, haga clic en "Calcular" para generar el resultado. Si las entradas son incorrectas, aparecerá una advertencia en el formulario o aparecerá el formulario Validar para indicar los errores de los datos del plan.

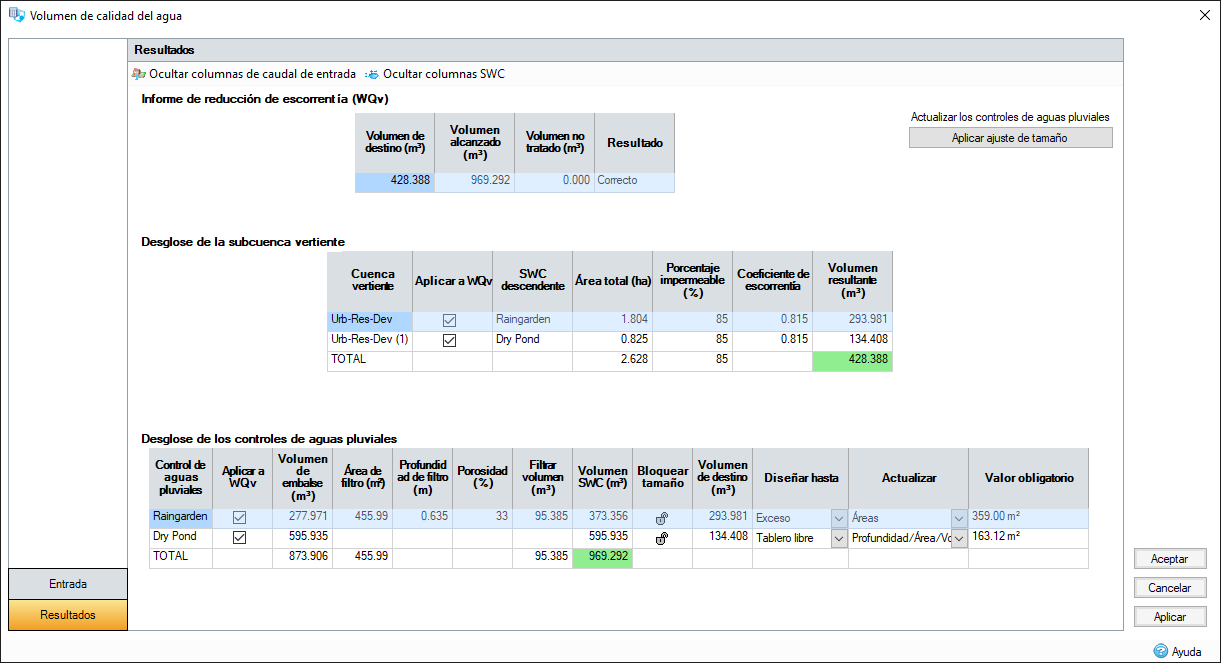

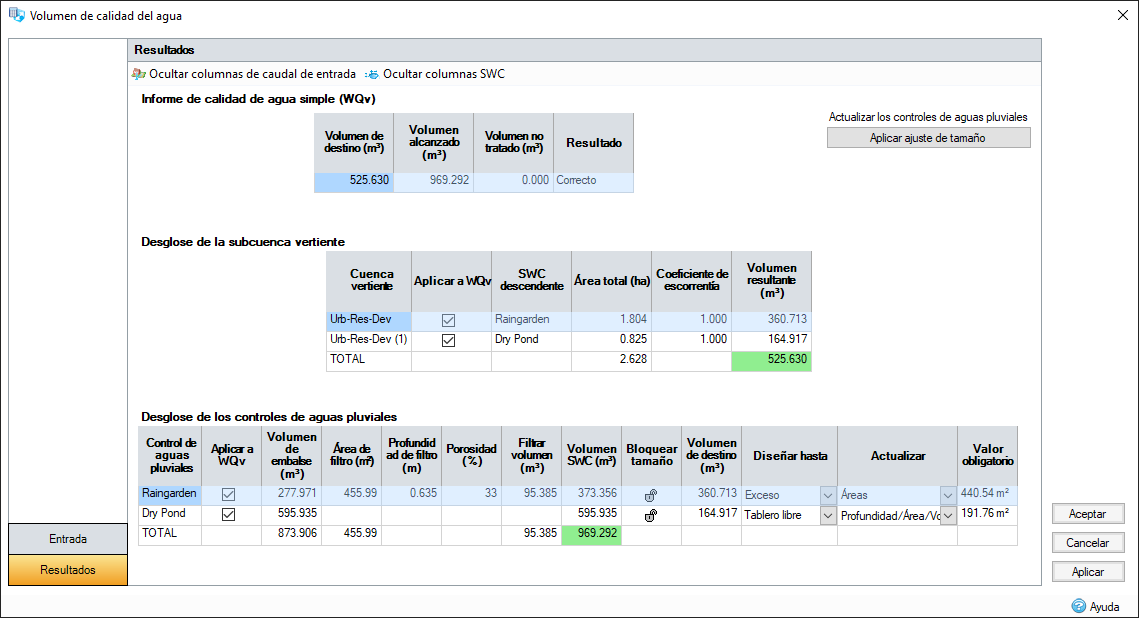

La ficha Resultados mostrará la tabla de resumen junto con un desglose de los controles de los flujos de entrada y las aguas pluviales según sea necesario.
Barra de herramientas: la barra de herramientas proporciona dos opciones que permiten ocultar las columnas adicionales de las tablas de flujos de entrada y SWC.
Tabla de resumen: muestra un desglose de los resultados del cálculo en comparación con la fase actual o el control de aguas pluviales. Las columnas son:
Volumen de destino: el volumen resultante que se ha determinado a partir del cálculo.
Volumen alcanzado: el volumen disponible en los controles de aguas pluviales de la fase actual.
Volumen no tratado: la cantidad de volumen que no se está tratando actualmente. Es decir, volumen de destino - Volumen alcanzado.
Estado: muestra el resultado, que será "Correcto" si el volumen alcanzado es mayor o igual que el volumen de destino, o "Error" en cualquier otro caso.
Tabla de flujos de entrada: muestra un desglose de las subcuencas vertientes dentro de la fase actual junto con el volumen que contribuyen al volumen de destino en función del método seleccionado. Esta tabla solo se muestra si se selecciona el tipo de entrada "Usar datos de plano". Si se accede a la calculadora a través de la calculadora de tamaño SWC, el contenido de los flujos de entrada estará limitado solo a aquellos que se conecten directamente con el SWC o lo introduzcan a través de uniones ascendentes, pero no pasen a través de otro SWC. Las columnas son:
Cuenca vertiente: el nombre del caudal de entrada.
Aplicar a WQv: permite incluir o excluir el caudal de entrada de los cálculos. Esto lo eliminará del total de volúmenes de destino en la tabla Resumen.
SWC descendente (solo en modo global): control de aguas pluviales al que se está drenando el caudal de entrada especificado.
Área total: el área total proporcionada por la cuenca vertiente.
Porcentaje impermeable: porcentaje impermeable para la cuenca vertiente, tal como se especifica en la ficha Uso de suelo. (Solo se muestra para Reducción de escorrentía).
Coeficiente de escorrentía: el valor mostrado depende del método que se utilice:
- Volumen de calidad de agua simple: coeficiente de escorrentía del método de escorrentía de los flujos de entrada
- Reducción de escorrentía: valor de Rv calculado, es decir, 0,05 + 0,009 * Porcentaje impermeable (especificado en la ficha Uso de suelo del caudal de entrada)
Volumen resultante: el volumen total que la cuenca vertiente individual aporta al cálculo.
Tabla de controles de aguas pluviales: muestra un desglose de los controles de aguas pluviales individuales, junto con la capacidad de volumen que contribuyen al volumen alcanzado. Esta tabla solo se muestra si la fase actual tiene controles de aguas pluviales. Si se accede a la calculadora mediante la calculadora de tamaño SWC, la tabla muestra únicamente el control de aguas pluviales que se está midiendo. Las columnas son:
Control de aguas pluviales: nombre del control de aguas pluviales
Aplicar a WQv (solo en modo global): permite incluir o excluir el SWC de los cálculos. Esto lo eliminará del total de volúmenes conseguidos en la tabla Resumen.
Volumen de estanque: el volumen disponible en el aspecto de estanque del SWC. Esto incluye: biorretención (área de estanque), paular (paular), estanques, depósitos y SWC definidos por el usuario.
Área de filtro: el área de plano del aspecto de filtro de un SWC. Esto incluye: biorretención (filtro), paular (zanja), pavimentación porosa, zanjas de infiltración y pozos secos.
Profundidad de filtro: la profundidad del aspecto de filtro de un SWC.
Porosidad: la porosidad del aspecto de filtro de un SWC.
Volumen de filtro: el volumen disponible en el aspecto de filtro de SWC.
Volumen resultante: el volumen total disponible en SWC, es decir, volumen de estanque + volumen de filtro.
Bloquear tamaño (solo en modo global): permite incluir o excluir el SWC de los cálculos. Esto lo eliminará del total de volúmenes conseguidos en la tabla Resumen.
Volumen de destino (solo en modo global): volumen de calidad del agua que se ha determinado mediante el cálculo del área de plano que se está drenando mediante el SWC. Este es el volumen que se utilizará para ajustar el tamaño del SWC.
Diseñar hasta (solo en modo global): elija la elevación hasta la que se proporcionará el volumen al realizar un ajuste de tamaño:
- Excedencia: la elevación de excedencia del control de aguas pluviales.
- Desagüe de seguridad: la elevación de desagüe de seguridad del control de aguas pluviales, es decir, la elevación de excedencia menos la profundidad del desagüe de seguridad. Nota: Cuando no se especifique el desagüe de seguridad, se utilizará la elevación de excedencia.
- Salida más baja: la elevación de rasante de la salida más baja con un control especificado. Nota: Si la elevación de rasante de control se encuentra por debajo de la elevación base de la estructura (o estanque/paular en una biorretención o en un paular), el control no se tendrá en cuenta. Si no hay salidas, se utilizará la elevación de excedencia.
Actualizar (solo en modo global): seleccione un parámetro que se actualizará cuando el SWC cambie de tamaño al volumen de destino. Esta lista es específica del tipo de SWC y la mayoría de las opciones son intuitivas, como Longitud, Anchura, Elevación de base, etc. Puede que dos opciones necesiten una explicación más detallada:
- Áreas (solo para estanque y depósito). Si se selecciona este parámetro para actualizar al especificar un volumen nuevo, el área de sección transversal de cada entrada de la hoja de cálculo Depósito/Profundidad de estanque/Área/Perímetro se ajustará a la escala con el mismo factor de escala para alcanzar el volumen especificado. Además, el valor de perímetro de cada entrada de la sección Profundidad/Área/Perímetro se establece en la circunferencia circular de su nueva área.
- Número de pozos secos (solo para pozos secos). Si se selecciona esta opción para actualizar al especificar un volumen nuevo, el parámetro Número de pozos secos se establecerá en el número mínimo de pozos secos de las cotas actuales que se necesitan para satisfacer al menos el volumen especificado.
Actualización requerida (solo en modo global): el cambio en la cota, seleccionado en Actualizar, que es necesario para alcanzar el volumen de destino. Esto solo se aplicará cuando se pulse el botón "Aplicar".
Tamaño de control de aguas pluviales:
Al utilizar el formulario en el modo de ajuste de tamaño global, es posible realizar un ajuste de tamaño de todos los controles de aguas pluviales de la fase actual mediante un solo clic. Esta opción está disponible si se selecciona el tipo de entrada "Usar datos de plano" en la ficha Entrada. De este modo, se activará la tabla Flujos de entrada en la ficha Resultados, junto con las opciones de tamaño de la tabla de controles de aguas pluviales.
Configuración
Seleccione los flujos de entrada necesarios mediante la opción "Aplicar a WQv" de la tabla Caudales de entrada. Los que no estén seleccionados no se incluirán en los cálculos, esto se reflejará en el volumen de destino total que se muestra en la tabla Resumen, así como en el volumen de destino individual que se muestra en el control de aguas pluviales descendentes.
Configure los requisitos de tamaño para cada uno de los controles de aguas pluviales:
- Aplicar a WQv: anule la selección de los controles de aguas pluviales que no se deben tener en cuenta en el cálculo de calidad general del agua.
- Bloquear tamaño: bloquee los controles de aguas pluviales que no se van a cambiar de tamaño.
- Diseñar hasta: dicte hasta qué elevación debe completarse el ajuste de tamaño.
- Actualizar: seleccione la cota que se ajustará para cada control de aguas pluviales.
- Actualización requerida: revise que las opciones seleccionadas generan un resultado válido. Si no es así, la opción de actualización se puede ajustar o se pueden realizar pequeños ajustes en el control de aguas pluviales mediante las vistas de plano o arborescente.
Aplicar los cambios
Una vez que las opciones de tamaño se han configurado según sea necesario, se pulsa el botón "Aplicar tamaño" que aparece junto a la tabla Resumen para realizar realmente el ajuste de tamaño.
Los resultados se actualizarán para confirmar los nuevos volúmenes disponibles y el impacto en el informe se mostrará en la tabla Resumen.
Validando los cambios
El proceso de ajuste de tamaño se puede repetir según sea necesario hasta que se haya logrado un resultado satisfactorio.
A continuación, pulse el botón "Aplicar" o "Aceptar" para confirmar los cambios del formulario. De este modo, se actualizarán los controles de aguas pluviales en la fase actual.
También puede pulsar el botón "Cancelar" para descartar los cambios realizados sin que ello afecte al diseño.
