Para modificar atributos de jácenas

Las jácenas interiores y exteriores son componentes de puente paramétricos en grupos de segmentos de jácenas y se pueden editar de manera individual. Seleccione una jácena para revisar y modificar los estilos de jácena de un catálogo de estilos de componentes de jácena prefabricada, ajustar desfases o revisar esquemas de jácena.

También puede ejecutar el Análisis de líneas de jácenas en todas las jácenas pretensadas de un puente de hormigón. Consulte Acerca del Análisis de líneas de jácenas para obtener más información.

  1. Seleccione una jácena.

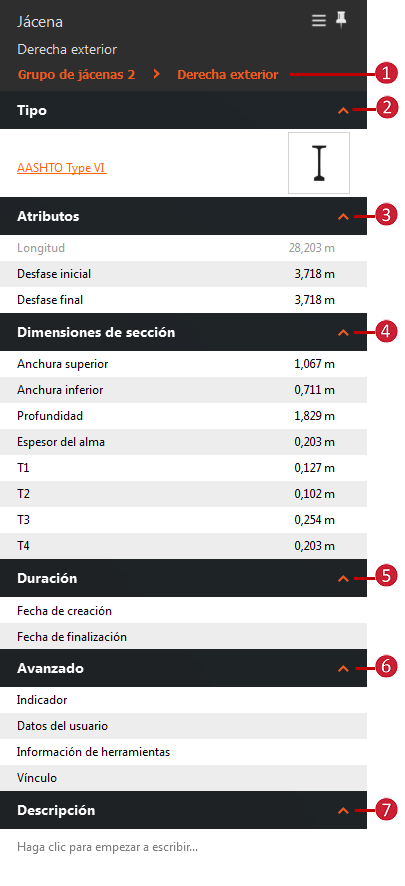

  2. La mayoría de los atributos de la jácena seleccionada se pueden editar en la pila.
  3. Si modifica una jácena, puede aplicar las modificaciones a otras jácenas del grupo de jácenas o a todas las jácenas del puente.
Atributos de jácena

  1. El nombre de la jácena cambiará en función del tipo de puente. InfraWorks admite puentes con jácenas de acero y hormigón. Haga clic en el nombre de jácena o grupo de jácenas para seleccionar una jácena o un grupo de jácenas diferentes.
  2. Tipo
    • Haga clic en el nombre de tipo de jácena (naranja, texto subrayado) para abrir el catálogo de estilos Seleccionar componente. Haga doble clic en un estilo de jácena del catálogo para modificar el estilo de componente de jácena actual.

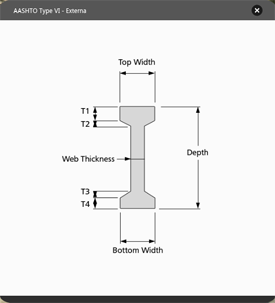

    • Haga clic en la imagen en miniatura de la jácena para ver un esquema de jácena más detallado.
  3. Atributos
    • La longitud de la jácena es de solo lectura en la pila. El valor de Longitud de la jácena en el eje viene determinado por la longitud total del puente, el número de pilares y la continuidad del tablero de puente.
    • Modifique los desfases inicial y final.
  4. Materiales
    • Material de volumen: elija entre Hormigón moldeado in situ, Hormigón prefabricado, Acero estructural u otro.
    • Haga clic en la imagen en miniatura de textura para elegir un material de jácena diferente en el catálogo Estilo de material/puente.
  5. Modifique las cotas de sección de jácena, como la anchura, la profundidad, el espesor del alma y los valores T. También puede añadir o modificar secciones transversales de jácena.
  6. Añada los valores de fechas de creación y finalización si desea Usar tiempo de modelado.
  7. Asigne propiedades de orígenes de datos a la jácena seleccionada, y añada un vínculo o una información de herramientas. Consulte Acerca de la creación de vínculos, información de herramientas y marcas de agua.
  8. Si lo desea, añada una descripción.
