- Haga clic en la opción Configuración del documento de la cinta de opciones de TruPlan.
Utilice el cuadro de diálogo Configuración del documento para definir los valores por defecto del documento actual. Este cuadro de diálogo contiene la mayoría de las opciones de TruPlan, si bien no todas; en el caso de la configuración que no está incluida, se usan los valores que se utilizaron al trabajar con TruPlan la última vez.

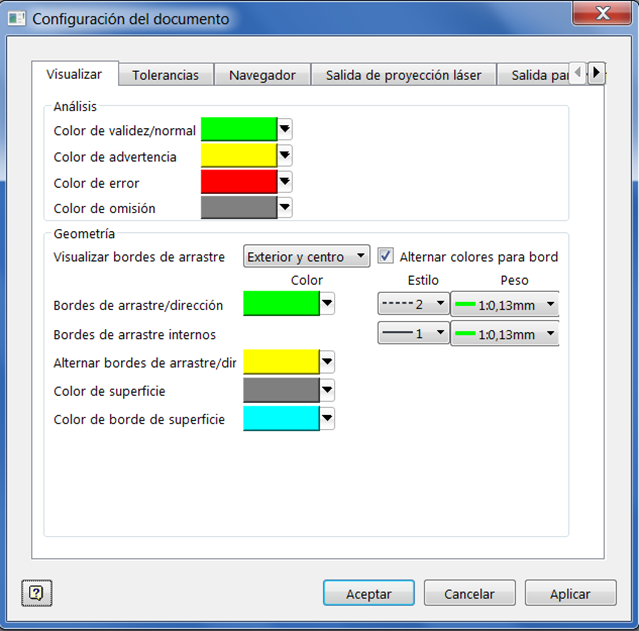

Visualizar
Utilice la ficha Visualizar para especificar el color de los análisis y la geometría para mejorar la visibilidad.
Análisis
Utilice esta sección de la ficha Visualizar para establecer los colores por defecto que se utilizarán al crear análisis. Estos colores se pueden anular (si procede) para cada análisis.
- Color de validez: indica que el nivel es seguro.
- Color de advertencia: indica que un nivel está a punto de alcanzar el límite.
- Color de límite: indica que se ha superado un límite.
Geometría
Utilice esta sección de la ficha Visualizar para establecer los colores por defecto, el estilo de línea y el grosor de línea para los remolques, los bordes de superficie y las superficies en el lienzo.

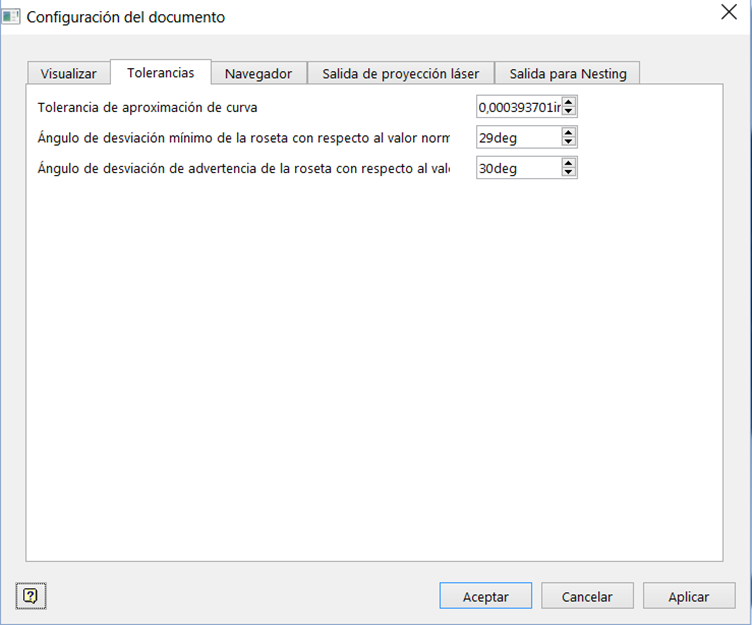

Tolerancias
Esta ficha se utiliza para configurar las tolerancias y el radio de fusión por defecto del documento actual. También puede definir las tolerancias que se aplican cuando la opción Comprobación de roseta está activada en el cuadro de diálogo Estrategia:
- Ángulo de desviación mínimo de la roseta con respecto a la normal: para que las fibras se coloquen correctamente en una superficie, el eje X de la roseta de la superficie no debe ser paralelo a la normal de la superficie. Este es el ángulo mínimo que desea admitir entre el eje X y la normal. Cualquier valor inferior a este provocará que las áreas de la superficie en riesgo se resalten en rojo. Un valor de ejemplo podrían ser cinco grados.
- Ángulo de desviación de advertencia de la roseta con respecto al valor normal: este es similar al valor de Ángulo de desviación mínimo de la roseta con respecto al valor normal, con la diferencia de que representa el punto en el que desea que se le avise de que el ángulo de desviación está a punto de alcanzar el valor mínimo. Estos avisos se mostrarán al modificar la roseta, o bien al cerrar el cuadro de diálogo Estrategia. Un valor de ejemplo podrían ser 30 grados.
Navegador
En esta ficha, se define la forma en que se muestran las disposiciones en el navegador. Seleccione Mostrar nombres originales después de la importación para utilizar los nombres de disposición especificados en el archivo XML original. Anule la selección de Mostrar nombres originales después de la importación para denominar las disposiciones de forma consecutiva: Disposición.1, Disposición.2, etc.
