Acerca de Autodesk TruPlan

Le damos la bienvenida a Autodesk® TruPlan 2017 para la colocación de fibra automatizada y la colocación de cinta automatizada.

TruPlan se basa en varios algoritmos de optimización avanzados y evalúa el impacto de coste de operaciones de diseño y definiciones de superficie exclusivas en varios procesos de fabricación, como la colocación de fibra automatizada (CFA), la colocación de cinta automatizada (CCA), la Disposición manual (DM) o cualquier combinación de estas estrategias. TruPlan permite a los fabricantes de compuestos estimar los costes de fabricación de una pieza, así como optimizar el proceso completo para evitar rediseños y tiempo de inactividad en la planta de fabricación. Los datos recopilados por TruPlan permiten a los ingenieros realizar análisis comparativos de coste-beneficio para determinar los materiales, los procesos y el equipo óptimos. Proporciona a todos los agentes implicados (desde el ingeniero de diseño al administrador) los datos estadísticos necesarios para evaluar el impacto de distintos conceptos de diseño en comparación con varios procesos de fabricación.

• Diseño para fabricación
• Análisis de estrategia de disposición de compuestos
• Cálculo de material óptimo
• Optimización de anchura de remolque
• Colocación de fibra automatizada
• Colocación de cinta automatizada
• Disposición manual
• Optimización de desviación de ángulo
• Optimización de apilación de láminas

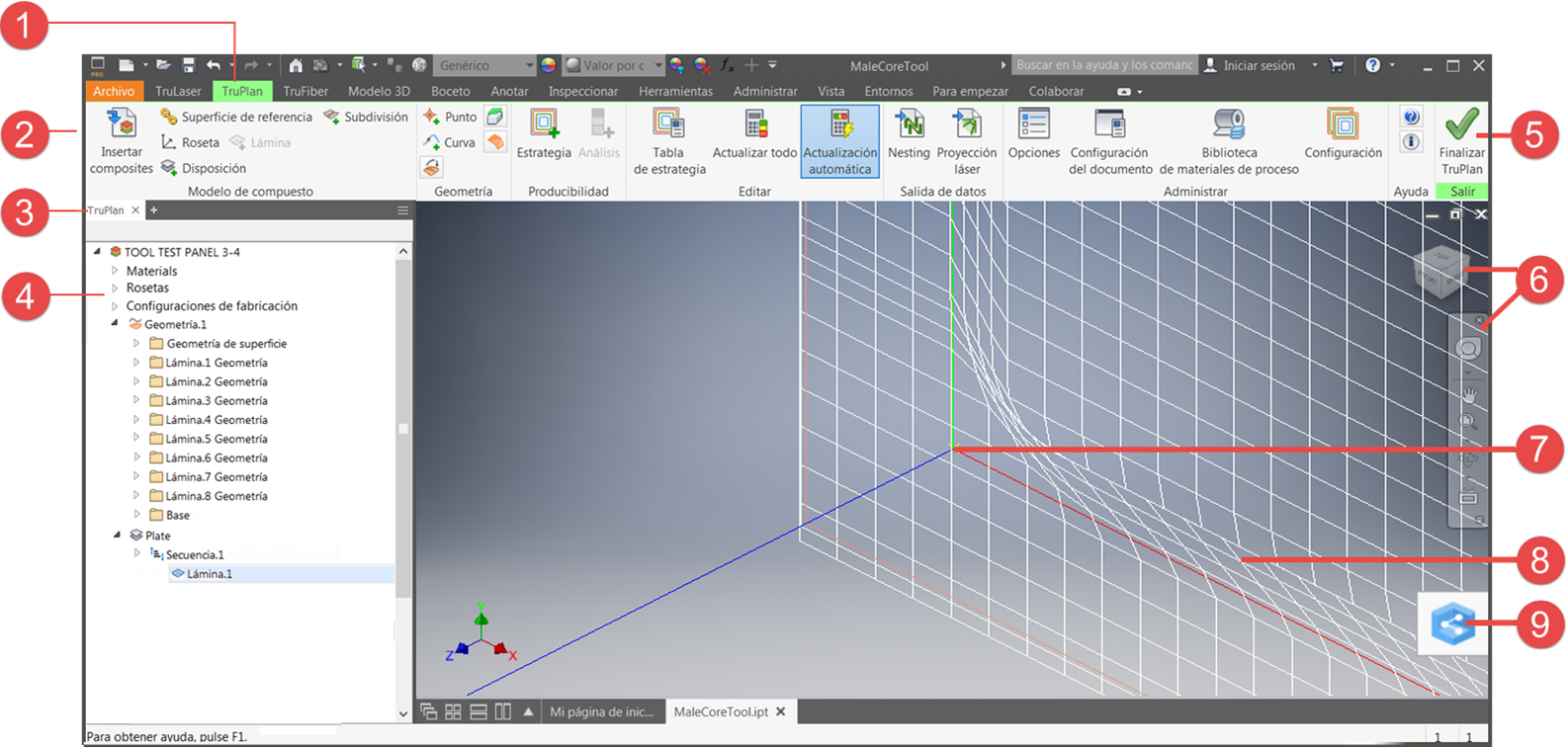

Introducción a la interfaz de TruPlan

La interfaz de TruPlan consta de una ficha de la cinta de opciones en una aplicación host como Autodesk Inventor.

1. La ficha TruPlan de Autodesk Inventor.
2. La cinta de opciones de TruPlan. Lea la Ayuda para obtener información sobre cómo abrir e insertar compuestos, crear objetos como disposiciones y láminas, añadir y proyectar puntos y curvas, triangular superficies, y crear salidas de anidación y proyección láser.
3. Cuadro de vista del navegador. Seleccione TruPlan para ver la vista del navegador de TruPlan del ensamblaje.
4. El navegador de TruPlan. Una vista jerárquica de los elementos de un ensamblaje de TruPlan que incluye geometría, disposiciones, láminas, etc.
   Consejo: Consulte Acerca del navegador de TruPlan.
5. Botón Finalizar de TruPlan. Cierra el entorno de TruPlan y lo dirige al entorno de Inventor.
6. Herramientas de navegación de Autodesk: ViewCube, SteeringWheel, etc. Consulte la ayuda de Inventor.
7. El sistema de ejes de la roseta del ensamblaje.
8. La malla de la superficie del objeto.
9. Conéctese a Autodesk A360.
