En este tema se describe cómo empezar a trabajar con TruPlan. Puede seguir estos pasos usando los archivos de muestra que se encuentran en C:\Usuarios\Acceso público\Documentos\Autodesk\TruPlan <versión>\TruPlanSamples.
Activar el entorno de TruPlan
Después de iniciar Inventor, active el entorno de TruPlan mediante uno de los procedimientos siguientes:
- Cuando no hay ningún documento abierto en la sesión de Inventor, seleccione la ficha TruPlan en la cinta de opciones. Utilice el comando Abrir compuestos e incorpore un archivo de compuestos existente seleccionando un archivo XML y uno o más archivos STL coincidentes.
- Después de abrir un archivo de pieza de Inventor existente, o tras crear un nuevo archivo de pieza, haga clic en la ficha TruPlan en la cinta de opciones. Haga clic en TruPlan
para iniciar el entorno de TruPlan. Utilice el comando Insertar compuestos e incorpore un archivo de compuestos existente seleccionando un archivo XML y uno o más archivos STL coincidentes.
Comprobar la configuración de deposición y de empaquetado de material
Antes de empezar a crear estrategias de fabricación en TruPlan, compruebe la configuración de deposición y de empaquetado de material. Esta solo se puede modificar en el cuadro de diálogo Biblioteca de materiales. Debe haber al menos una lámina en el modelo.
- Haga clic en Biblioteca de materiales del proceso
en la cinta de opciones de TruPlan.
- Asegúrese de que hay al menos un material en uso para la pieza actual, y de que sus parámetros son los esperados.
- En el árbol, seleccione el empaquetado en el material y haga clic en la ficha Compuesto.
- Seleccione el proceso de deposición que desee (por ejemplo, Cinta, Arrastre, etc.).
Empezar a trabajar
- Después de abrir un modelo e iniciar el entorno de TruPlan, cree y proyecte el punto base que se utilizará para crear una estrategia de fabricación.
- Acceda a una lámina del modelo mediante el navegador de TruPlan situado a la izquierda de la ventana de la aplicación.
Consulte Acerca del navegador de TruPlan.

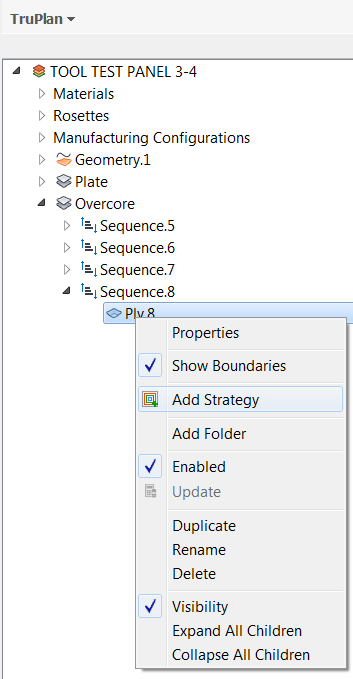

- Haga clic con el botón derecho en la lámina y seleccione Añadir estrategia.
- Cree una estrategia para la lámina mediante el cuadro de diálogo Estrategia.
Consulte Trabajo con estrategias.
- Haga clic con el botón derecho en la nueva estrategia bajo la lámina y, a continuación, seleccione Añadir análisis para crear los análisis usando el cuadro de diálogo Análisis.
Consulte Trabajo con análisis.
- Añada configuraciones de fabricación al proyecto y guárdelo para utilizarlo con el software complementario de TruPlan, TruFiber.
Consulte Trabajo con configuraciones y TruFiber.
