Création de limites de talus
Découvrez comment créer une géométrie de limite de talus et affecter ses propriétés dans un dessin.
Objectifs de la formation
- Reconnaître l’importance du contour de la limite de talus, car les points le long de celle-ci seront fixes
- Définir la pente de drainage minimale sur zéro et comprendre pourquoi
Définition du polygone de limite de talus
Ouvrez le fichier GO-Riverbank_1.dwg dans Unités anglo-saxonnes Civil 3D et examinez la surface.
limite de propriété
berges
Pour la plupart des projets de terrassement, il est nécessaire de créer un polygone qui définit une limite de talus.
les points situés sur le contour d’une limite de talus sont fixes par rapport à l’élévation du terrain naturel.
L’emplacement et le profil d’élévation le long du polygone de limite de talus sont essentiels pour réussir l’optimisation d’un terrassement. Comme il est préférable d’utiliser une risberme inclinée de manière régulière entre la berge et la zone terrassée, la limite de talus doit être adjacente à la ligne d’eau haute de la rivière.

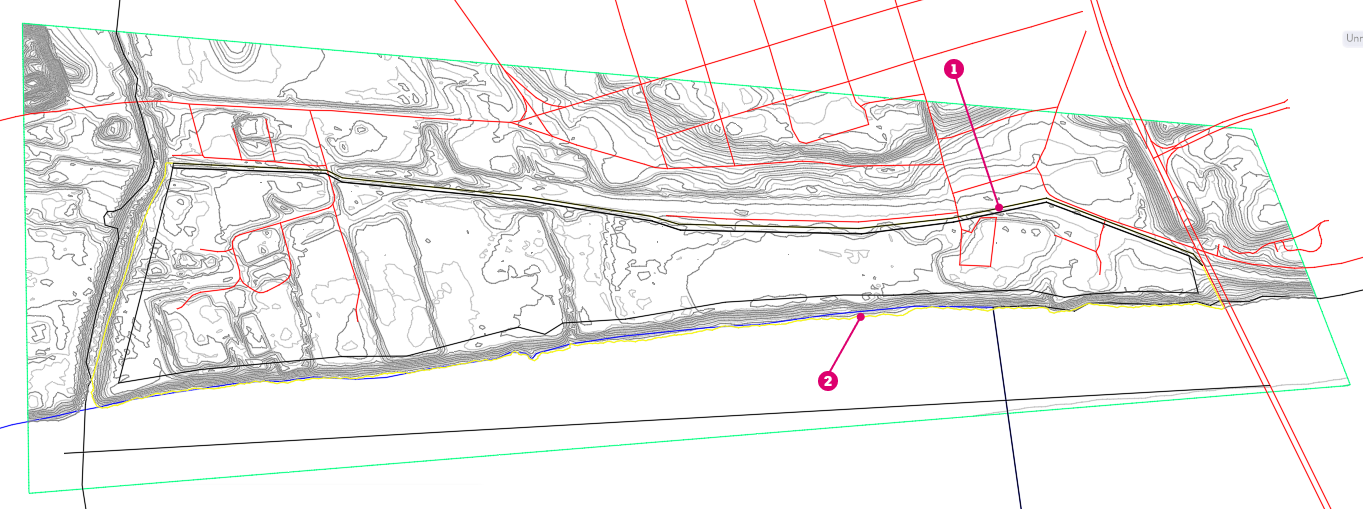

Créez le polygone à l’aide des techniques d’esquisse de Civil 3D à partir des références contenues dans le dessin :
Ligne SIG pour le niveau d’eau élevé de la rivière. La ligne est divisée aux extrémités sud et nord de la propriété.
La ligne SIG représentant le contour de l’emprise routière pour la route existante. La ligne est divisée aux extrémités sud et nord de la propriété.
Deux lignes dessinées à la main reliant la ligne de la rivière à la limite de la route. Ces lignes ne doivent pas croiser les courbes de niveau existantes avec une pente plus abrupte que la pente maximale autorisée. Notez que la deuxième ligne à droite n’est pas visible dans l’image tronquée ci-dessus.
Les contours obtenus créent le polygone jaune visible dans le dessin.
Affectation d’une limite de talus
Maintenant qu’un contour a été établi, vous pouvez affecter la limite de talus.
Si ce n’est pas déjà fait, ouvrez la palette d’outils des objets de talus. Pour cela, cliquez sur l’onglet Analyser > groupe de fonctions Grading Optimization >
Outils d’objet talus.Dans la palette d’outils des objets de talus, sélectionnez l’
Limite de talus.Dans la zone de dessin, sélectionnez le polygone jaune que vous avez créé.
Appuyez sur Entrée.
Le polygone se voit attribuer les jeux de propriétés d’une zone et le groupe de fonctions Propriétés des limites de talus s’ouvre. Vérifiez les propriétés spécifiées et notez que la propriété Limite de talus est activée.
Remplacez le nom de la zone de Limite de talus par « Limite de talus ».
Ajustement des paramètres de pente

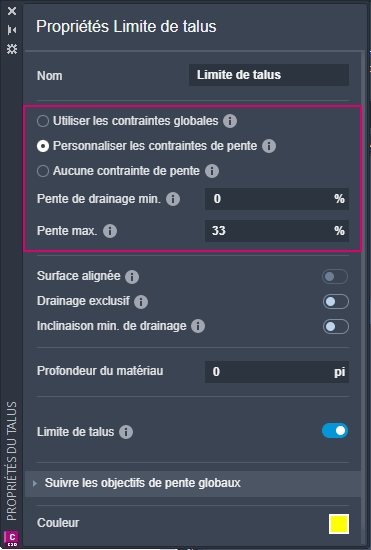

- Dans le groupe de fonctions Propriétés des limites de talus, sélectionnez Personnaliser les contraintes de pente.
- Spécifiez une pente maximale de 33 % (3:1).
- Spécifiez une pente de drainage minimale de 0 %.
la pente de drainage minimale est une pente directionnelle. Cela signifie que la pente minimale est requise pour diriger vers l’élément de drainage le plus proche, tel qu’une ligne de drainage ou un point bas.
Dans un autre didacticiel, vous allez placer une ligne de drainage qui fera en sorte que les triangles de surface situés à l’intérieur de la limite de talus soient inclinés en direction de la rivière. Vous allez également découvrir que vous ne souhaitez pas que tous les triangles de surface se comportent ainsi.
