Affichage et test d'un modèle

Afficher la conception de base et les accessoires

Utilisez la page de configuration pour tester votre conception.

1. Dans la vue Administrateur  onglet Conceptions, cochez la case Utiliser des accessoires? pour inclure vos accessoires sur la page de configuration (visible par l'utilisateur final).
   Remarque : Les utilisateurs finaux n'ont pas accès à la vue Administrateur.
2. Dans l'onglet Conceptions, sélectionnez l'icône  située à côté de la conception.

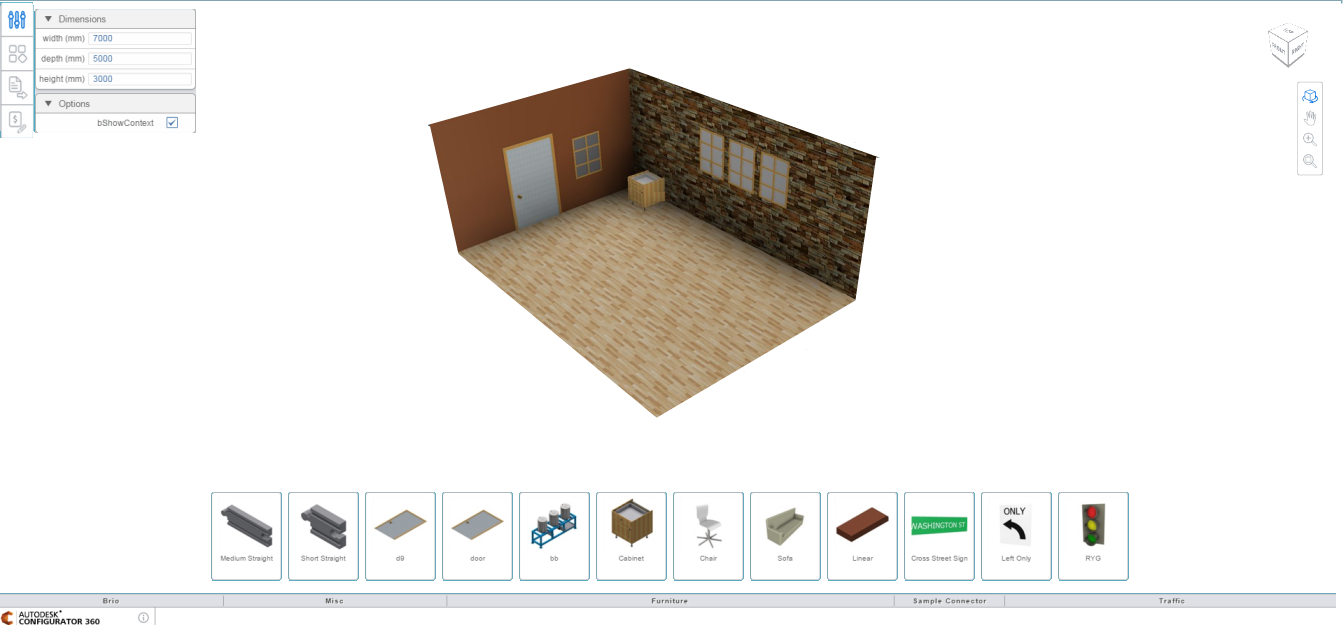

   La conception s'affiche dans la page de configuration.


3. Ajustez l'orientation de la vue de conception et les cotes dans la page qui s'affiche.
4. Sélectionnez le bouton Accessoires pour afficher vos accessoires sous la conception de base.
   Conseil : Une fois que vous avez déposé un accessoire sur votre conception de base, maintenez la touche Maj enfoncée pour empêcher cet accessoire de se connecter à un objet de la conception.
5. Pour revenir à la vue Administrateur, sélectionnez Vue Administrateur dans le menu déroulant situé sous votre nom.



Orientation de la vue de conception

Cliquez sur la face du ViewCube , ainsi que sur les arêtes, les coins et les flèches de rotation pour modifier l'orientation. Cliquez sur la flèche vers le bas pour sélectionner l'option Orthogonale ou Perspective dans le menu déroulant.

Prise d'un cliché

Visible uniquement par l'administrateur.

Sélectionnez l'option Prendre un cliché dans le menu déroulant du ViewCube.

La miniature enregistrée s'affiche avec le nom de la pièce dans le catalogue pour vos clients. Les miniatures sont enregistrées dans un album  dans l'onglet Conceptions.

Modifier les cotes et les paramètres du modèle

1. Sélectionnez le bouton Options dans l'angle supérieur gauche de votre écran.
2. Modifiez la valeur de l'un des paramètres. Lorsque vous déplacez le curseur de sélection sur le paramètre suivant, le modèle est automatiquement mis à jour.

Les paramètres qui sont gérés par les paramètres d'Inventor, y compris ceux étant considérés comme clés, sont en lecture seule par défaut.

3. Définissez la précision des unités de longueur et d'angle du document chargé à l'aide de la boîte de dialogue Propriétés du document d'Inventor.

Remarque : Si vous utilisez des modèles et leurs paramètres, certaines entités (telles que les corps surfaciques, les améliorations d'image basées sur la texture provenant de la bibliothèque de matériaux et les fonctions créées dans un ensemble) s'affichent uniquement lorsque le rendu de l'image est terminé. Le rendu de l'image peut mettre quelques minutes à s'afficher.

Remarques sur l'affichage des modèles

Lors de l'interaction avec l'affichage dans le navigateur Web du client, les corps solides 3D sont affichés.

Dès que l'interaction cesse, après un court délai, le rendu de l'image mise à jour affiche les textures, les matières, la transparence, les éléments non solides et autres que 3D présents dans le modèle Inventor. Le rendu n'affiche pas la géométrie de construction figurant dans le modèle Inventor.

Les images miniatures sont créées selon le même processus.

Entités de modèle ne s'affichant pas

Lorsque vous visualisez les modèles que vous avez chargés, les entités suivantes ne s'affichent pas :

• Plans, axes et points d'origine
• Plans, axes et points de construction de l'utilisateur
• Trièdre, plans, axes et points du SCU
