Création d’une origine de liaison

Découvrez comment utiliser la commande Origine de liaison pour créer une origine de liaison indépendante pour un composant dans Fusion.

1. Cliquez sur Conception > Solide > Assembler > Origine de liaison .

   La boîte de dialogue Origine de liaison s’affiche.

2. Dans la boîte de dialogue, sélectionnez un mode d’origine de liaison :

   • Simple  : sélectionnez un point d’accrochage pour placer l’origine de la liaison.



   • Entre deux faces  : sélectionnez Plan 1 et Plan 2 pour centrer l’origine de la liaison entre eux, puis sélectionnez un point d’accrochage.



   • Intersection de deux arêtes  : définissez Arête 1 et Arête 2 comme une arête non parallèle pour spécifier l’origine de la liaison à l’intersection étendue.



3. Ajustez les paramètres d’alignement de l’origine de la liaison :

   • Angle : faites glisser la poignée du manipulateur de rotation ou saisissez un angle de révolution exact.
   • Décalage X : faites glisser la poignée du manipulateur de déplacement ou saisissez une distance exacte.
   • Décalage Y
   • Décalage Z
   • Inverser : cliquez sur cette option pour inverser l’origine de la liaison afin d’aligner les composants lorsque vous créez une liaison.
   • Réorienter : cliquez sur cette option pour sélectionner deux axes afin de réorienter l’origine de la liaison.
   • Axe Z : cliquez sur une face ou une arête pour la sélectionner afin de réorienter l’axe.
   • Axe X

4. Cliquez sur OK.

La nouvelle origine de la liaison s’affiche dans la zone de dessin.

Conseils

• Dans la barre de navigation située dans la partie inférieure de la zone de dessin, cliquez sur Paramètres d’affichage > Visibilité de l’objet > Origines de liaison ou Axes d’origine de la liaison pour activer/désactiver la visibilité des origines de liaison ou uniquement les axes des origines de la liaison dans la conception active.

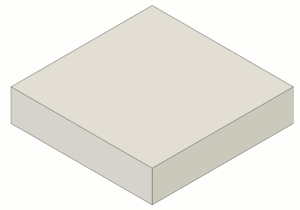

• Placez le pointeur sur une face, puis maintenez la touche Ctrl (Windows) ou Command (MacOS) enfoncée pour effectuer un accrochage à des points sur cette face.

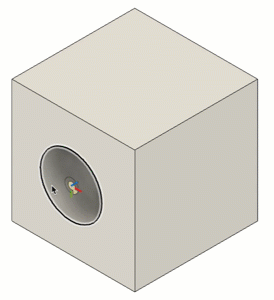

• Placez le pointeur sur un perçage, puis maintenez la touche Ctrl (Windows) ou Command (MacOS) enfoncée pour effectuer un accrochage à des points le long de l’axe central qui sont masqués par d’autres fonctions.
