Origines de liaison
Une origine de liaison définit la géométrie qui servira à relier deux composants ou plus avec des liaisons dans Fusion.
- La commande Liaison crée les origines de liaison dans le contexte d’une liaison spécifique.
- La commande Origine de la liaison crée des origines de liaison indépendantes pour faciliter l’emplacement des liaisons plus complexes.

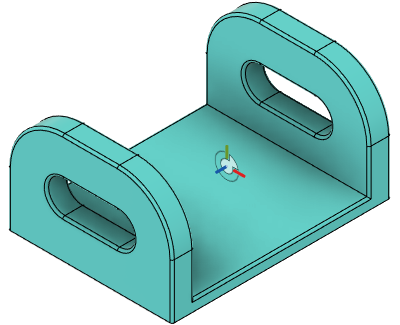

Lorsque vous créez une liaison, une icône représente l'Origine de liaison
. Il s’agit d’une représentation visuelle qui vous aide à comprendre comment les liaisons sont assemblées.
Lorsque vous créez une liaison, vous placez une origine de liaison sur chaque composant en l’accrochant au composant ou à la géométrie de construction.
Vous pouvez considérer chaque origine de la liaison comme un système de coordonnées, où la face plane de l’icône Origine de la liaison représente le plan XY.
L’axe rouge représente l’axe X dans la direction positive.
L’axe vert représente l’axe Y dans la direction positive.
Le côté blanc de l’icône Origine de la liaison représente l’axe Z dans la direction positive.
Le côté orange de l’icône Origine de la liaison représente l’axe Z dans la direction négative.
Mode
Vous pouvez choisir parmi 3 modes d’origine de liaison.
| Mode d'origine de liaison | Description |
|---|---|
 Simple |
Crée une origine de liaison sur une face, une arête ou un point pour aligner les composants. |
 Entre deux faces |
Crée une origine de liaison pour centrer un composant entre deux faces. |
 Intersection de deux arêtes |
Crée une origine de liaison pour aligner les composants à l’intersection étendue de deux arêtes. |
Visibilité
Dans la barre de navigation située dans la partie inférieure de la zone de dessin, cliquez sur Paramètres d’affichage > Visibilité de l’objet > Origines de liaison pour activer/désactiver la visibilité des origines de liaison dans la conception active.
Cliquez sur Paramètres d’affichage > Visibilité de l’objet > Axes d’origine de la liaison pour activer/désactiver la visibilité des axes uniquement sur les origines de la liaison dans la conception active.
