Dupliquer avec des liaisons

L’option Dupliquer avec des liaisons permet de dupliquer des composants dans un assemblage et les liaisons qui y sont attachées dans Fusion.

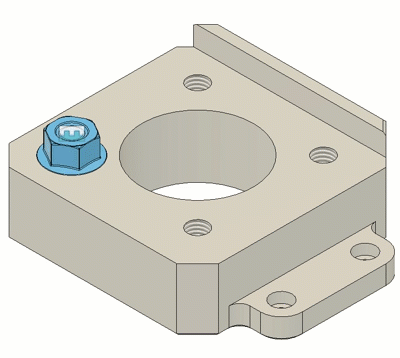

Sélectionnez un ou plusieurs composants assemblés à l’aide de liaisons, puis utilisez une liaison dans l’assemblage pour placer des occurrences de l’assemblage. Les nouveaux composants en double sont joints aux composants de destination que vous sélectionnez.

Liaisons ouvertes et fermées

Une liaison ouverte est attachée à un composant sélectionné et n’est pas située entre deux composants sélectionnés. Vous pouvez utiliser une liaison ouverte pour placer des occurrences. Un côté de la liaison n’est pas encore attaché à un composant et vous définissez l’autre côté lorsque vous placez chaque occurrence.

Une liaison fermée se trouve entre deux composants sélectionnés. Lorsque vous dupliquez un assemblage comportant des liaisons fermées, celles-ci sont dupliquées avec l’assemblage. Vous ne pouvez pas utiliser une liaison fermée pour placer des occurrences.

Sélection	Exemple

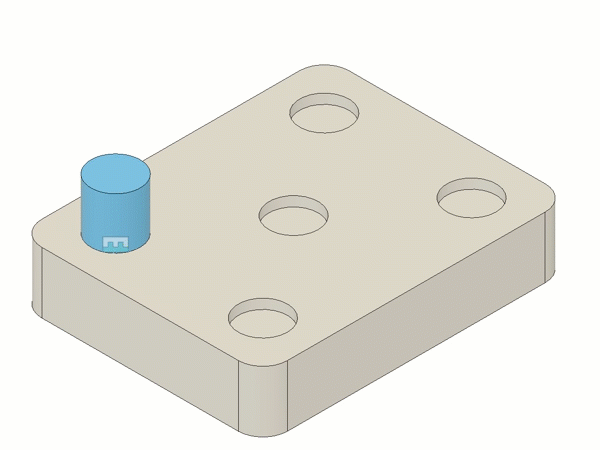

Liaison ouverte	Lorsque vous sélectionnez un composant doté d’une liaison, vous pouvez utiliser cette dernière pour placer des occurrences du composant et de la liaison sélectionnés.

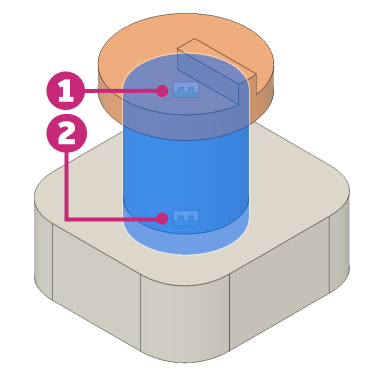

Liaison ouverte Liaison ouverte	Vous pouvez utiliser l’une ou l’autre de ces liaisons pour placer des occurrences du composant sélectionné.

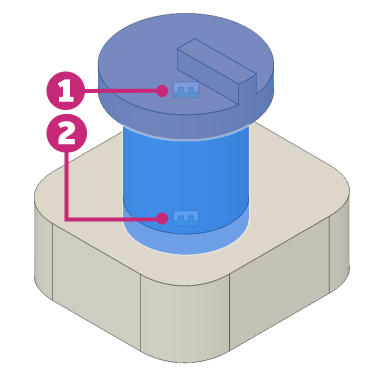

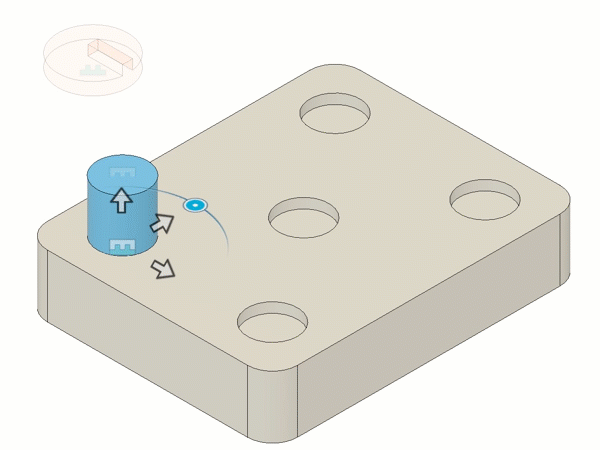

Liaison fermée Liaison ouverte	Vous pouvez utiliser la liaison 2 pour placer des occurrences des composants sélectionnés.

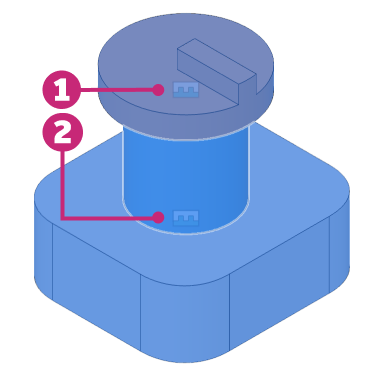

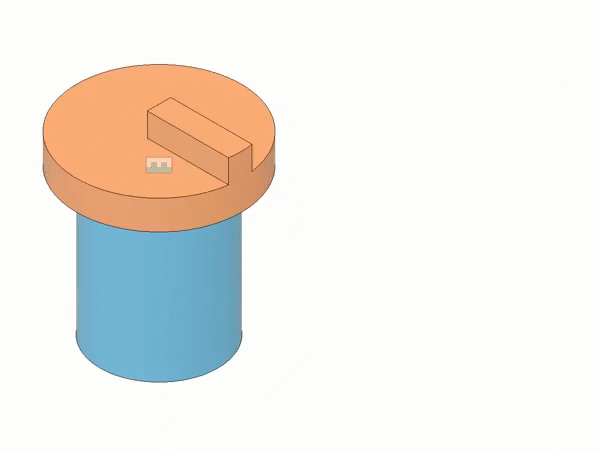

Liaison fermée Liaison fermée	Vous pouvez dupliquer la sélection sur place.

Associativité des occurrences

Les occurrences de composant sont associatives. Lorsque vous modifiez le composant d’origine ou un composant en double, les modifications ont une incidence sur toutes les occurrences.

Les occurrences de liaison sont indépendantes. Lorsque vous modifiez la liaison d’origine ou une liaison en double, les modifications n’ont aucune incidence sur les autres liaisons.
