Évitement des collisions lors du perçage

L’évitement des collisions lors du perçage permet d’obtenir des trajectoires d’outil plus sûres :

Utilisation de l’évitement des collisions pour le perçage

  1. Dans la barre d’outils de l’espace de travail de fabrication, sélectionnez Fraisage > Perçage > Perçage. La boîte de dialogue Perçage s’affiche.

  2. Dans l’onglet Outil, cochez la case Corps et porte-outil.

  3. Dans le menu déroulant Mode corps et porte-outil, sélectionnez ce qu’il faut faire en cas de collision entre le corps d’outil ou le porte-outil et la pièce lors des mouvements de coupe. Par exemple :

    • Ignorer les perçages en collision supprime les perçages où une collision a été détectée.
    • Ajusté conserve la portion sécurisée de chaque coupe et ajuste la portion en collision. Utilisez Perçages restants dans l’opération en Mode de sélection lors d’une opération de suivi pour terminer les perçages partiellement usinés à l’aide d’un outil plus long. Pour en savoir plus, voir la référence Perçage.

  4. Spécifiez une valeur de dégagement du corps.

  5. Entrer une valeur de garde de porte-outil.

  6. Sous l’onglet Liaison, vérifiez que la case Ignorer les collisions n’est pas cochée. Les paramètres Stratégie de retrait et Distance de sécurité s’affichent.

    Important : pour réduire les temps de calcul, il vaut mieux avoir coché Ignorer les collisions lors de l’étape de programmation initiale. Toutefois, avant de finaliser la trajectoire d’outil, il est recommandé de décocher cette option et de vérifier si des collisions outil surviennent.

  7. Dans le menu déroulant Stratégie de retrait, sélectionnez Éviter les collisions.

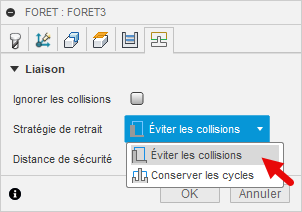

    Stratégie de retrait pour éviter les collisions

  8. Spécifiez une distance de sécurité pour éloigner l’outil des surfaces de la pièce lors des mouvements de liaison.

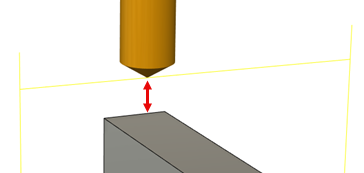

    Distance de sécurité entre l’outil et une surface lors d’un mouvement de liaison

  9. Programmez le reste de l’opération de perçage, puis cliquez sur OK.
