Exercice 8 : usinage des fraisures

Dans cet exercice, vous allez utiliser une stratégie Perçage pour fraiser les quatre perçages.

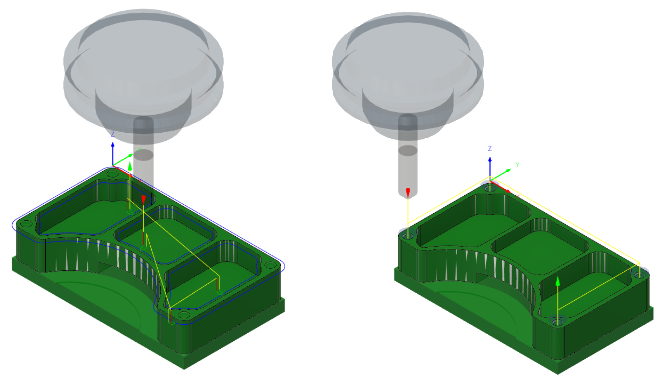

Trajectoire d’outil Contour 2D appliquée aux chanfreins sur la surface supérieure de la pièce (à gauche). Trajectoire d’outil de perçage appliquée aux faces coniques des quatre perçages fraisés (à droite)

Avant : trajectoire d’outil Contour 2D appliquée autour des chanfreins sur la surface supérieure de la pièce (à gauche). Après : trajectoire d’outil Perçage appliqué aux faces coniques des quatre perçages fraisés (à droite).

Conditions préalables

L’exercice 7 est terminé.

Étapes

Vérifiez que l’outil #3 – Ø1/4" 45° chamfer est toujours sélectionné.
1. Dans la barre d’outils Fabriquer, onglet Fraisage, sélectionnez Perçage > Foret .
2. Dans l’onglet Outil , vérifiez que la fraise à chanfreiner #3 – Ø1/4" 45° chamfer est sélectionnée.
Sélectionnez les faces coniques des quatre perçages fraisés.
1. Dans la boîte de dialogue Perçage, sélectionnez l’onglet Géométrie .
2. Dans le menu déroulant Mode de sélection, vérifiez que l’option Faces sélectionnées est sélectionnée.
3. Vérifiez que le bouton Faces des perçages est actif.

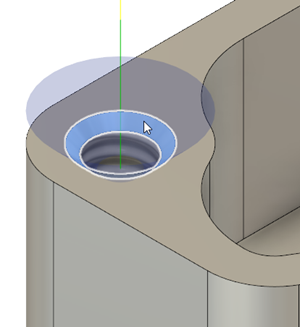

4. Sélectionnez la face conique de l’un des perçages fraisés.
5. Cochez la case Sélectionner diamètre identique.

  Les trois autres fraisures sont automatiquement sélectionnées.

  Important : si l’option Sélectionner diamètre identique est désactivée (grisée), vous avez sûrement sélectionné l’arête du cylindre, et non la face. Veillez à bien sélectionner les faces cylindriques pour utiliser cette fonction.
Définissez le cycle de perçage sur Perçage – Sortie rapide et lancez le calcul.
1. Sélectionnez l’onglet Cycle .
2. Dans le menu déroulant Type de cycle, sélectionnez Perçage – Sortie rapide.
3. Cliquez sur OK pour créer la trajectoire d’outil.

Récapitulatif de l’exercice 8

Dans cet exercice, vous avez réutilisé un outil et appliqué une stratégie Perçage aux faces coniques des quatre perçages fraisés.
