Exercice 1 : utilisation de l’Ébauche adaptative 3D

Dans cet exercice, vous allez orienter la pièce à l’aide d’une configuration d’usinage 3+2 et utiliser une stratégie Ébauche adaptative 3D (anciennement Évidement adaptatif) pour créer la forme elliptique.

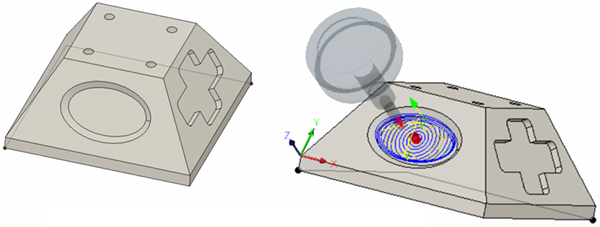

Avant d’usiner la pièce (à gauche) et après utilisation de l’Ébauche adaptative 3D (à droite).

Conditions préalables

• Vérifiez que le modèle Tutorial3 est ouvert.
• Assurez-vous que l’espace de travail actif est Fabriquer.

Étapes

1. Dans la barre d’outils Fabriquer, sous l’onglet Fraisage, sélectionnez 3D > Ébauche adaptative 3D .

2. Dans la boîte de dialogue Ébauche adaptative 3D, sélectionnez l’outil torique #12 – Ø8 R1 mm.

   1. Sélectionnez l’onglet Outil dans la boîte de dialogue Ébauche adaptative 3D, si ce n’est déjà fait.

   2. Cliquez sur le bouton Sélectionner.

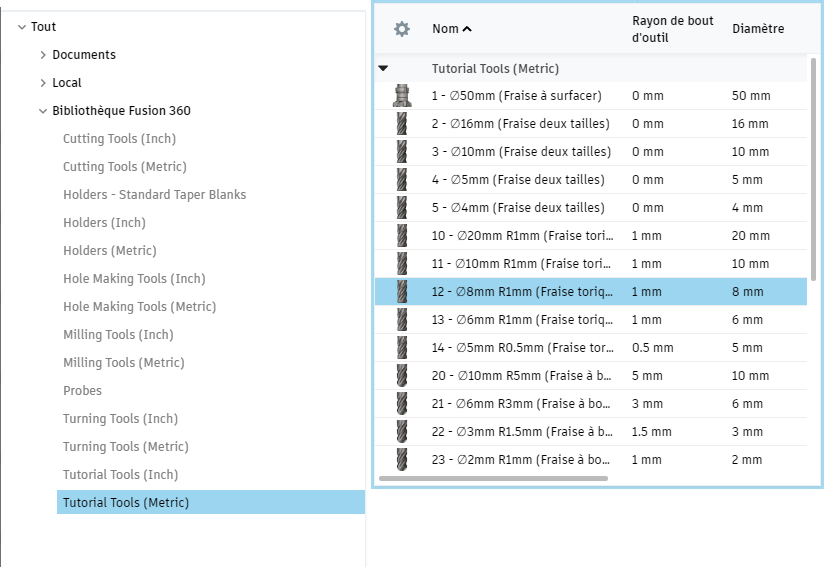

   3. Dans la boîte de dialogue Sélectionner un outil, dans le groupe de fonctions de gauche, faites défiler vers le bas et sélectionnez Tutorial Tools (Metric).

   4. Dans la liste d’outils, cliquez sur l’outil 12 – Ø8 R1 mm (Bull nose end mill).



      La bibliothèque Tutorial Tools (Metric) est sélectionnée, puis l’outil spécifique est sélectionné.

   5. Cliquez sur Sélectionner pour sélectionner l’outil et fermez la boîte de dialogue Sélectionner un outil.

3. Définissez l’orientation et la géométrie elliptique à usiner.

   1. Dans la boîte de dialogue Ébauche adaptative 3D, sélectionnez l’onglet Multi-axes .
   2. Cochez la case Orientation de l’outil pour développer ce groupe.
   3. Choisissez Sélectionner l’axe/le plan Z et l’axe X dans le menu déroulant Orientation.
   4. Assurez-vous que le bouton Axe Z est actif et sélectionnez la face contenant l’ellipse pour définir une face qui elle-même définit l’axe Z.
   5. Assurez-vous que le bouton Axe X est actif et sélectionnez l’arête la plus longue de la face que vous venez de sélectionner. Cette sélection définit la direction X.
   6. Choisissez Point sélectionné dans le menu déroulant Origine.
   7. Cliquez sur le bouton Point pour le paramètre Origine de l’orientation de l’outil.
   8. Cliquez sur le coin inférieur gauche du plan trapézoïdal dans lequel se trouve l’ellipse pour définir la nouvelle origine.

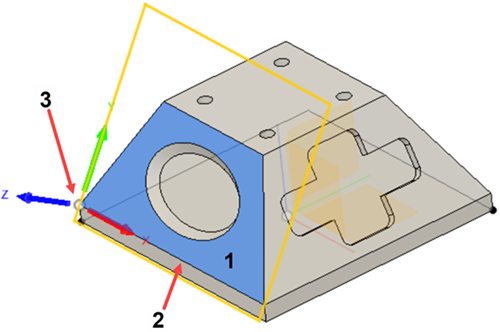

      Plan définissant la direction de l’axe Z (1), arête définissant la direction de l’axe X (2), coin définissant l’origine (3).

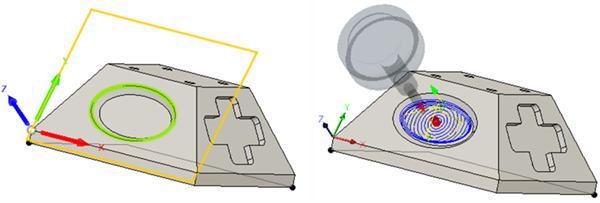

4. Sélectionnez l’arête d’ellipse extérieure comme limite d’usinage.

   1. Choisissez Sélection dans le champ Périmètre de la limite d’usinage.

   2. Assurez-vous que la sélection Limite d’usinage est active.

   3. Cliquez sur l’arête elliptique extérieure.

   4. Sélectionnez Outil centré sur la limite dans la liste déroulante Zone de limitation de l’outil.

   5. Cliquez sur OK dans la boîte de dialogue Ébauche adaptative 3D pour lancer le calcul de la trajectoire d’outil.



Résumé de l’exercice 1

Dans cet exercice, vous avez utilisé une technique d’usinage 3+2 pour orienter la pièce de manière à ce que le plan contenant l’ellipse soit normal à l’axe Z de la machine. Vous avez ensuite utilisé l’Ébauche adaptative 3D pour ébaucher la poche elliptique.

Avant d’usiner la pièce (à gauche) et après utilisation de l’Ébauche adaptative 3D (à droite).
