Exercice 6 : finition de l’extérieur de la pièce

Dans cet exercice, vous allez réaliser la finition de l’extérieur de la pièce avec une opération Contour 2D.

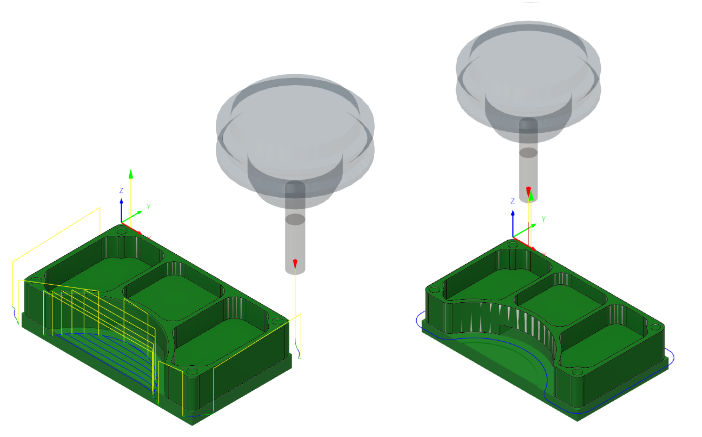

Avant : trajectoire d’outil Évidement adaptatif 2D appliquée autour de l’extérieur de la pièce (à gauche). Après : trajectoire d’outil Contour 2D appliquée autour de l’extérieur de la pièce (à droite).

Conditions préalables

• L’exercice 5 est terminé.

Étapes

1. Dans la boîte de dialogue Contour 2D, vérifiez que la fraise deux tailles #1 – Ø1/4" flat est toujours sélectionnée.

   1. Dans la barre d’outils Fabriquer, sous l’onglet Fraisage, sélectionnez 2D > Contour 2D .

   2. Dans l’onglet Outil , vérifiez que la fraise deux tailles #1 – Ø1/4" flat est sélectionnée.

2. Sélectionnez le profil de la pièce afin de définir la géométrie pour la trajectoire d’outil.

   1. Cliquez sur l’onglet Géométrie Géométrie .

   2. Assurez-vous que le bouton Sélection de contour est actif, afin de pouvoir sélectionner l’arête extérieure de la géométrie de la pièce que doit suivre l’outil.

   3. Sélectionnez le même profil extérieur que dans l’exercice précédent.

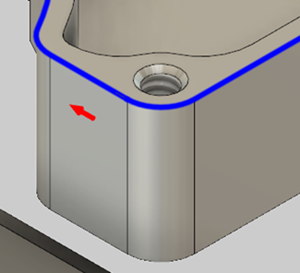

   4. Assurez-vous que la flèche du contour pointe dans la direction illustrée ci-dessous (dans le sens horaire autour de la pièce). Si nécessaire, cliquez sur la flèche dans votre conception pour corriger la direction.

      Remarque : la position de la flèche n’est pas importante.



3. Comme dans l’exercice précédent, définissez la hauteur inférieure sur 0,01 po, puis lancez le calcul.

   1. Cliquez sur l’onglet Hauteurs .

   2. Dans le groupe Hauteur sur le fond, sélectionnez Bas du modèle dans le menu déroulant Depuis.

   3. Définissez le décalage sur -0,01 po.

      Remarque : ne cliquez pas encore sur OK. Passez simplement à l’étape suivante.

4. Pour la liaison, activez l’option Maintenir l’outil baissé, définissez la distance outil baissé maximum sur 1,25 po et lancez le calcul.

   1. Cliquez sur l’onglet Liaison .

   2. Cochez la case Maintenir l’outil baissé.

   3. Définissez la distance outil baissé maximum sur 1,25 po.

   4. Cliquez sur OK pour créer la trajectoire d’outil.

Résumé de l’exercice 6

Dans cet exercice, vous avez réutilisé un outil et appliqué une trajectoire d’outil Contour 2D autour de l’extérieur de la pièce.

Avant : trajectoire d’outil Évidement adaptatif 2D appliquée autour de l’extérieur de la pièce (à gauche). Après : trajectoire d’outil Contour 2D appliquée autour de l’extérieur de la pièce (à droite).
