Exercice 5 : ébauche de l’extérieur de la pièce
Dans cet exercice, vous allez utiliser une stratégie Ébauche adaptative 2D pour ébaucher l’extérieur de la pièce.

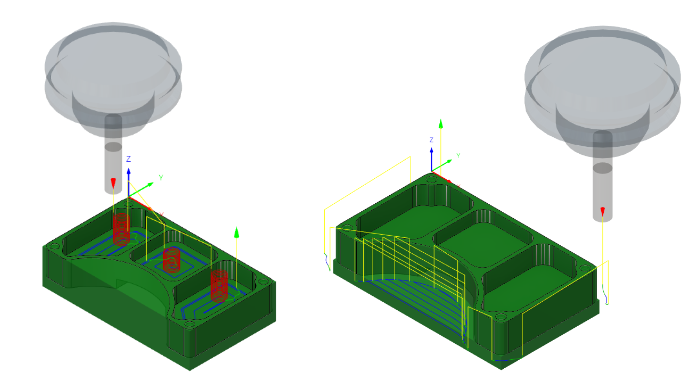

Avant : trajectoire d’outil Ébauche par décalage 2D appliquée dans les trois poches (à gauche). Après : trajectoire d’outil Ébauche adaptative 2D appliquée autour de l’extérieur de la pièce (à droite).
Conditions préalables
- L’exercice 4 est terminé.
Étapes
Dans la palette de commandes Ébauche adaptative 2D, vérifiez que la fraise à bout plat #1 – Ø1/4" est toujours sélectionnée.
Dans la barre d’outils Fabriquer, sous l’onglet Fraisage, sélectionnez 2D > Ébauche adaptative 2D
.Dans l’onglet Outil
, vérifiez que la fraise à bout plat #1 – Ø1/4" est sélectionné.
Sélectionnez le profil de la pièce. Vous définissez ainsi la géométrie que la trajectoire d’outil doit suivre.
Cliquez sur l’onglet Géométrie Géométrie

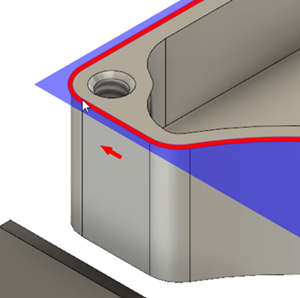

.Vérifiez que le bouton Sélection de poche est actif, puis cliquez sur le profil extérieur de la pièce, comme illustré ci-dessous :
Conseil : il peut être utile d’effectuer d’abord un zoom sur un coin de la pièce afin de faciliter la sélection du profil.
Pour vous assurer que l’outil traverse entièrement le brut, réduisez la hauteur inférieure de 0,01 po, puis lancez le calcul.
Cliquez sur l’onglet Hauteurs
.

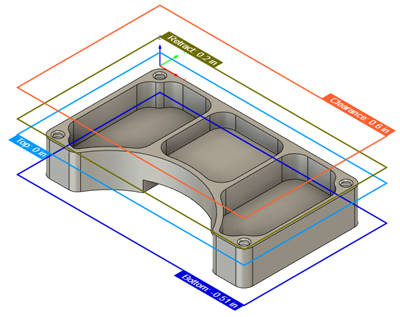

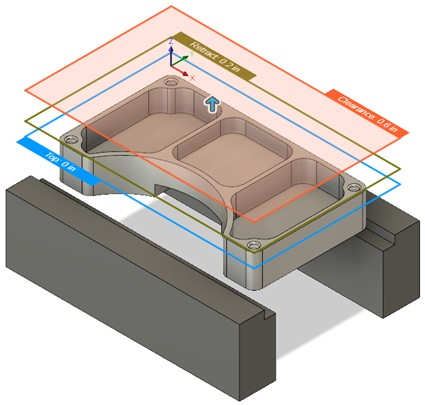

Le plan orange supérieur représente la hauteur de sécurité. Le plan vert olive représente la hauteur de rétraction. Le plan bleu clair représente la hauteur supérieure.
Dans le groupe Hauteur sur le fond, sélectionnez Bas du modèle dans le menu déroulant Depuis.
Définissez le décalage sur -0,01 po.
Cliquez sur OK pour créer la trajectoire d’outil.
Résumé de l’exercice 5
Dans cet exercice, vous avez réutilisé un outil pour appliquer une trajectoire d’outil Ébauche adaptative 2D autour de l’extérieur de la pièce.
Avant : trajectoire d’outil Ébauche par décalage 2D appliquée dans les trois poches (à gauche). Après : trajectoire d’outil Ébauche adaptative 2D appliquée autour de l’extérieur de la pièce (à droite).
