Exercice 4 : ébauchage de la matière restante à l’aide d’une poche 3D

Dans cet exercice, vous allez utiliser une stratégie d’ébauche de poche 3D pour retirer une partie supplémentaire de la matière restante, là où l’outil de 20 mm de l’opération précédente n’était pas adapté.

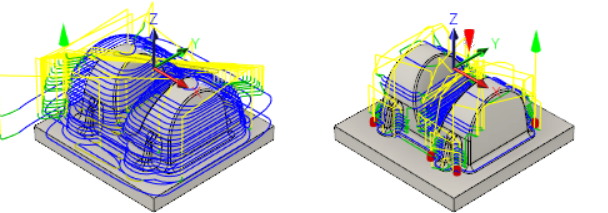

Pièce à laquelle un évidement adaptatif a été appliqué (à gauche). Pièce après utilisation de la stratégie d’ébauche de poche 3D (à droite).

Conditions préalables

• Vous avez appliqué une stratégie d’évidement adaptatif à la pièce (exercice 3).

Étapes

1. Dans la boîte de dialogue Poche, sélectionnez l’outil torique #13 – Ø6 R1 mm.

   1. Dans la barre d’outils Fabriquer, sous l’onglet Fraisage, sélectionnez 3D > Ébauche de poche .
   2. Dans l’onglet Outil , cliquez sur Sélectionner pour accéder à la bibliothèque d’outils.
   3. Sélectionnez l’outil torique #13 – Ø6 R1 mm dans la bibliothèque Tutorial4.
   4. Cliquez sur Sélectionner pour fermer la boîte de dialogue Sélectionner un outil.

2. Supprimez la matière que l’opération précédente n’a pas éliminée.

   1. Cliquez sur l’onglet Géométrie .
   2. Cochez la case Usinage matière restante.

3. Spécifiez les paramètres des passes d’usinage.

   1. Cliquez sur l’onglet Passes .
   2. Définissez la déviation de lissage sur 1 mm.
   3. Définissez le pas en Z d’ébauche maximum sur 2 mm.
   4. Dans le groupe Surépaisseur, définissez Brut radial à conserver sur 0,3 mm.

4. Définissez la stratégie de retrait Chemin le plus court.

   1. Cliquez sur l’onglet Liaison .
   2. Sélectionnez Chemin le plus court dans le menu déroulant Stratégie de retrait. Cette option fournit les trajectoires de mouvement rapide les plus courtes possible, mais ne peut être utilisée que sur des machines compatibles avec l’usinage très rapide (HSM) sur lesquelles le mouvement rapide est interpolé sous la forme de mouvements linéaires. Si vous souhaitez usiner la pièce de ce didacticiel sur votre machine, vous devrez peut-être modifier ce paramètre en fonction de la machine et du contrôle.

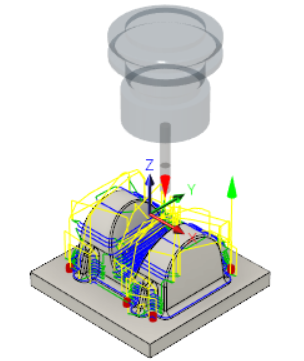

   3. Cliquez sur OK pour lancer automatiquement le calcul de la trajectoire d’outil. Un aperçu s’affiche dans la zone de dessin.

Résumé de l’exercice 4

Dans cet exercice, vous avez utilisé une stratégie d’ébauche de poche 3D pour retirer une partie supplémentaire de la matière restante, là où l’outil de 20 mm de l’opération précédente ne pouvait pas accéder.
