Stratégie Ébauche 3+2

La stratégie Ébauche 3+2 (anciennement Évidement 3+2)supprime le brut de plusieurs orientations 3+2 fixes dans une seule trajectoire d’outil. Vous pouvez atteindre les zones en saillie et les zones où le porte-outil bloquerait autrement l’accès. Cela réduit les efforts de configuration et de programmation par rapport à la programmation individuelle de chaque direction d’usinage.

L’outil positionne les axes rotatifs à des angles spécifiques et les maintient verrouillés pendant les mouvements de coupe. Cela vous donne une orientation d’outil fixe avec une rigidité plus élevée que le fraisage simultané 5 axes. Vous bénéficiez également d’un meilleur contrôle sur l’usinage sécurisé autour des supports et des zones limitées par le porte-outil. La stratégie génère des mouvements de liaison efficaces entre les directions d’usinage.

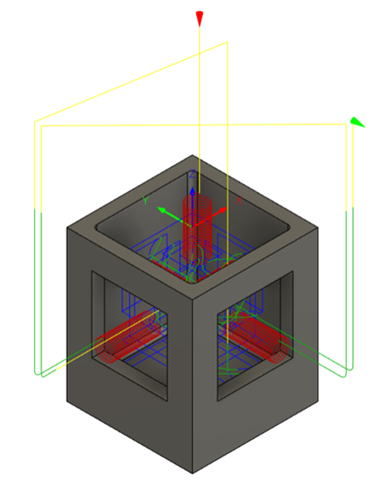

Ébauche 3+2 dans une trajectoire d’outil supprime le brut en usinant dans différentes directions.

Choix du style de trajectoire d’outil

La stratégie Ébauche 3+2 prend en charge trois styles d’ébauche :

• Ébauche par décalage (anciennement Poche) — Ébauche de style décalé, similaire à la stratégie Crête constante. Utile pour les pièces de grande taille qui présentent des géométries complexes lors de l’usinage avec des outils à plaquette indexables et des fraises à grande vitesse. Ces outils ont souvent des diamètres plus grands qui permettent des recouvrements plus grands.
• Parallèle : ébauche de style raster avec des mouvements principalement en ligne droite. Utile pour les grandes pièces avec des matériaux brut plus souples, tels que les mousses et les résines. Plus efficace lors de coupes dans les deux directions.
• Ébauche adaptative : ébauche de style adaptatif, utile pour les petites pièces avec des géométries plus simples qui bénéficient de profondeurs de passe plus importantes. Lorsque vous sélectionnez Ébauche adaptative, vous pouvez également utiliser des options qui permettent d’éviter les dommages causés par l’outil lors de l’usinage de parois fines.

Orientations de l’outil

Pour vous aider à spécifier les orientations d’outil les plus adaptées aux pièces complexes, la stratégie offre un degré élevé d’automatisation. Vous pouvez choisir parmi trois modes de sélection de l’axe outil :

• Automatique : Fusion détermine les orientations d’outil en fonction des critères de recherche. Utile pour les pièces complexes. Ce mode est entièrement automatisé, mais peut ne pas produire la trajectoire d’outil la plus efficace.
• Semi-automatique : utilise les orientations que vous spécifiez en premier, puis recherche des orientations supplémentaires pour retirer plus de brut.
• Sélection : utilise les orientations que vous spécifiez en sélectionnant des faces sur la pièce. Utile pour les pièces prismatiques où vous pouvez choisir des orientations efficaces par inspection.

Types d’usinage

En fonction des capacités de votre machine et des besoins de la pièce, la stratégie Ébauche 3+2 vous permet de générer des trajectoires d’outil 3 axes ou 5 axes :

• 5 axes est l’option par défaut. Les mouvements de coupe utilisent l’option 3+2 axes. Les mouvements de liaison entre orientations utilisent un mouvement 5 axes simultané, de la même manière que d’autres stratégies à axes multiples telles que Plat et Ébavurage.
• Polaire : la trajectoire d’outil ressemble à une trajectoire d’outil 3 axes, mais utilise des rotations sur l’axe rotationnel de la machine au lieu d’un mouvement X et Y. Utile lorsque le déplacement en X et Y est limité, mais que la table peut pivoter autour de l’axe Z pour atteindre une plus grande partie de la pièce. Pour en savoir plus, voir la rubrique Usinage polaire.
• 3 axes : usine les zones que vous définissez avec une frontière d’usinage. Utile lorsque vous souhaitez limiter la trajectoire d’outil à des régions spécifiques de la pièce. Ce mode vous offre une autre option d’ébauche qui va au-delà des stratégies Ébauche par décalage 3D et Ébauche adaptative 3D natives.

Bridage virtuel

Pour les trajectoires d’outils 5 axes, vous pouvez utiliser Bridage virtuel dans l’onglet Hauteurs pour limiter la trajectoire d’outil quand cela est nécessaire. Le bridage virtuel empêche les orientations 3+2 de tomber au-delà de la pièce, comme lorsque l’outil se déplace à plus de 90 degrés sous la pièce.

Le bridage virtuel utilise une boîte englobante basée sur la géométrie de la pièce. Vous définissez la hauteur et l’étendue latérale de la limite. Vous pouvez décaler la boîte pour la réduire ou l’agrandir. L’outil ne peut pas se déplacer dans la boîte englobante, mais il peut se déplacer sous la hauteur du bridage virtuel à l’extérieur de la boîte, comme lors de l’usinage à partir d’un angle. Cela diffère de la hauteur sur le fond, qui est un plan qui bloque tous les mouvements de coupe en dessous.

Par exemple, un décalage de -100 mm empêche l’outil de passer sous la pièce. Un décalage de 0 correspond à la trajectoire d’outil à la taille exacte de la pièce.
