Modification des paramètres d’une étude de simulation de processus

Fusion Manufacturing Extension

Cette fonctionnalité fait partie d'une extension. Les extensions sont une manière flexible d’accéder à des fonctionnalités supplémentaires dans Fusion. En savoir plus.

  1. Dans la boîte de dialogue Résoudre, dans la zone Précision de la résolution, cliquez sur Icône Paramètres.

  2. Développez l’option Paramètres avancés.

  3. Indiquez une valeur comprise entre 5 et 25 dans le champ Couches par élément pour indiquer le nombre de couches de poudre pouvant être regroupées pour former le plus petit élément du maillage.

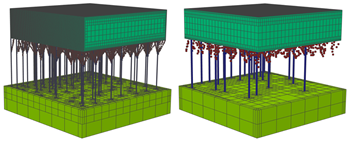

    exemple de couches par élément

    Exemple de 10 (à gauche) et 25 (à droite) couches par élément. Plus la valeur est petite, plus le maillage est fin.

  4. Pour Générations plus grossières, indiquez une valeur comprise entre 0 et 6 pour spécifier le nombre de fois où les éléments du maillage sont grossiers au niveau de la couche de dépôt actuelle et immédiatement en dessous de celle-ci.

    Remarque : le nombre doit être inférieur ou égal au niveau d’adaptativité maximal. Si la valeur est 0, la génération plus grossière du maillage est désactivée, ce qui augmente le temps de simulation. Avec une valeur supérieure à 3, la précision du modèle peut diminuer pour certaines géométries.

  5. Dans le champ Niveau d’adaptativité max., indiquez une valeur comprise entre 0 et 6 pour spécifier le nombre de fois où les éléments du maillage sont grossiers lorsqu’ils sont éloignés de la zone de dépôt et dans la plate-forme de fabrication.

  6. Développez le groupe Plate-forme.

  7. Spécifiez l’épaisseur de la plate-forme.

  8. Si la plate-forme de fabrication est préchauffée à une température spécifique ou maintenue à une température constante pendant tout le processus de fabrication, définissez l’option Chauffage de la plate-forme sur Initial ou Contrôlé, puis indiquez la température.

  9. Par défaut, Fusion homogénéise les structures de support à l’aide d’une fraction de volume calculée automatiquement, qui correspond au volume des structures de support réelles divisé par le volume des structures de support homogénéisées. Pour modifier la fraction, désélectionnez la case à cocher Calculer automatiquement la fraction du volume du support, puis spécifiez une fraction volumique manuelle comprise entre 0 et 1.

  10. Cliquez sur OK.

Conseil : le maillage doit être suffisamment affiné pour garantir la précision des résultats simulés. Continuez à résoudre la simulation de processus additif avec des maillages de plus en plus fins jusqu’à atteindre la convergence.
Remarque : cette fonction est disponible uniquement lorsque vous sélectionnez une machine avec des fonctionnalités de fabrication MPBF additive.
