Spécifier la transformation pour un alignement de pièce

Fusion Manufacturing Extension

Cette fonctionnalité fait partie d’une extension. Les extensions sont une manière flexible d’accéder à des fonctionnalités supplémentaires dans Fusion. En savoir plus.

Indique le type de transformation que Fusion utilise pour calculer l’alignement de pièce. Cela détermine le nombre d’axes disponibles pour translater et faire pivoter la pièce afin qu’elle puisse être alignée. Le type de transformation doit être pris en charge par la machine CNC et le post-processeur.

  1. Dans la barre d’outils de l’espace de travail Fabriquer, cliquez sur Inspection > Palpage > Alignement des pièces Icône Alignement de pièce.

    La boîte de dialogue Alignement de pièce s’ouvre, un nœud est ajouté à la configuration active et un environnement contextuel Alignement de pièce remplace tous les onglets existants dans l’espace de travail Fabriquer.

    environnement contextuel d’alignement de pièce

    Remarque : si l’environnement contextuel Alignement de pièce est déjà ouvert, vous pouvez également cliquer sur Modifier l’alignement icône Modifier l’alignement.
  2. Sélectionnez une méthode pour déterminer le nombre d’axes disponibles pour calculer l’alignement de pièce.

    • 2 axes : permet la rotation autour d’un axe rotatif et, éventuellement, la translation le long de cet axe.

    • 3 axes : permet la translation le long d’un, de deux ou trois axes.

    • 4 axes : permet la translation le long de tous les axes linéaires, ainsi que la rotation autour d’un axe rotatif.

    • 5 axes : permet la translation le long et la rotation autour de tous les axes.

      Par exemple :

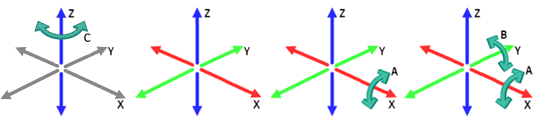

      Exemples de méthodes d’alignement de pièces sur 2, 3, 4 et 5 axes

      Remarque : les axes sont basés sur le système de coordonnées de construction (SCG) défini dans la configuration.
  3. Si vous avez sélectionné 2 axes :

    1. Sélectionnez un Axe rotatif afin de spécifier la direction de l’axe rotatif utilisée pour calculer l’alignement de la pièce.

    2. Sélectionnez une Origine de la rotation pour spécifier le point par lequel passe l’axe rotatif.

    3. (Facultatif) Pour limiter l’alignement à une rotation uniquement, cochez la case Verrouiller la translation le long de l’axe. Laissez la case décochée pour autoriser, en plus de la rotation autour de l’axe, une translation le long de l’axe rotatif.

  4. (Facultatif) Si vous avez sélectionné 3 axes et que vous souhaitez restreindre la translation le long des axes X, Y ou Z, décochez les cases Autoriser la translation le long de l’axe.

  5. Si vous choisissez 4 axes, sélectionnez un axe de rotation.

  6. Cliquez sur OK.

Maintenant, générez une opération d’inspection de surface dont les résultats seront utilisés pour calculer l’alignement de pièce.
