Contrôle de l’affichage des résultats de l’inspection pour les ajustements géométriques

Importez le fichier de résultats généré par la machine à partir d’une opération de palpage géométrique utilisée pour l’ajustement géométrique.

Dans le navigateur, sous le nœud Résultats, vérifiez que les résultats de l’inspection sont visibles.

Cliquez avec le bouton droit de la souris sur un dossier contenant des résultats d’inspection et sélectionnez Options d’affichage de l’ajustement géométrique.

Dans la boîte de dialogue Options d’affichage de l’ajustement géométrique, cochez la case Points mesurés pour afficher les points mesurés où le palpeur a inspecté les fonctions géométriques.

D’autres options sont disponibles pour contrôler l’affichage des résultats sur la zone de dessin.

Étapes facultatives :

• Pour afficher ou masquer les points qui se trouvent en dessous, au-dessus ou dans l’intervalle tolérance de forme spécifié, cliquez sur les boutons Filtrer les points.
• Pour modifier l’amplitude des indicateurs de points et les limites de tolérance de forme pour chaque fonction géométrique mesurée, faites glisser le curseur Échelle.
• Pour afficher l’écart admissible de chaque fonction géométrique par rapport à sa forme idéale, cochez la case Limites de tolérance de forme.

Cliquez sur OK.

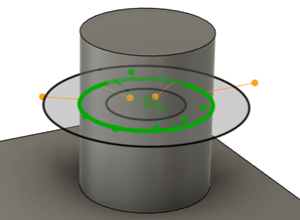

Ajustement géométrique d’un cercle sur un bossage

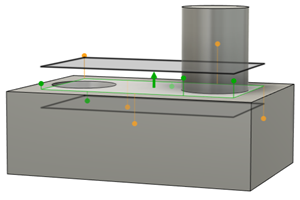

Ajustement géométrique d’un plan sur une face
