Évitement des collisions
Cette fonctionnalité fait partie d’une extension. Les extensions sont une manière flexible d’accéder à des fonctionnalités supplémentaires dans Fusion. En savoir plus.
Utilisez l’évitement des collisions pour incliner l’outil dans une direction opposée à la pièce, afin d’éviter les collisions entre la pièce et le porte-outil ou le corps de l’outil. Cela vous permet d’atteindre plus de zones d’une pièce en une seule opération et d’usiner des pièces plus complexes.
Si la machine-outil présente plus de 3 axes, vous pouvez utiliser l’évitement des collisions.
Fonctionnement de l’évitement des collisions

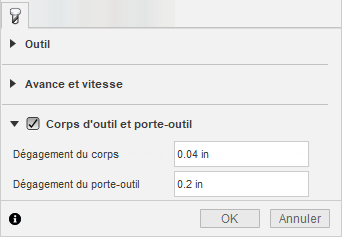

Pour contrôler l’évitement des collisions, vous devez indiquer le dégagement de corps et la garde du porte-outil, ainsi que les limites de l’axe d’outil, pour spécifier les limites d’inclinaison.

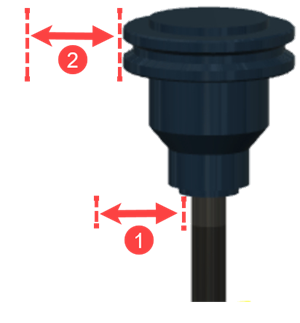

1 – Dégagement du corps
2 – Garde de porte-outil
L’évitement des collisions facilite l’usinage des zones de la pièce où il y aurait, sans cette fonction, une collision :
 |
 |
| Collision avec le porte-outil et la pièce lors de l’usinage 3 axes | Collision évitée grâce à la fonction Évitement des collisions |
Pour contrôler la direction dans laquelle un outil s’incline pour éviter une collision, sélectionnez une option dans la liste Mode d’évitement.
- Automatique : la direction dans laquelle incliner l’outil est sélectionnée automatiquement de manière à l’éloigner de la pièce afin d’éviter la collision. Option pratique pour les pièces contenant beaucoup de fonctions, mais le temps de calcul de la trajectoire d’outil peut augmenter. Disponible uniquement si l’option Mode principal est définie sur Vertical.
- À partir du point : la pointe de l’outil s’incline dans une direction opposée à un point.
- Au point : la pointe de l’outil s’incline en direction d’un point.
- Depuis la courbe : la pointe de l’outil s’incline dans une direction opposée à une courbe.
- Jusqu’à la courbe : la pointe de l’outil s’incline en direction d’une courbe.
