Génération d’une trajectoire d’outil de finition de rainurage de tournage

1. Dans la barre d’outils de l’espace de travail Fabrication, cliquez sur l’onglet Tournage > Tournage > Finition de rainurage de tournage .

   La boite de dialogue Finition de rainure s’ouvre.

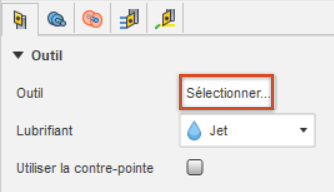

2. Dans l’onglet Outil, cliquez sur Sélectionner pour choisir un outil. Si vous n’avez pas créé d’outil à utiliser, dans le volet gauche de la boîte de dialogue, dans la bibliothèque d’outils, choisissez un outil dans la bibliothèque Fusion.

   Conseil : les outils de rainurage du diamètre intérieur ou de rainurage du diamètre extérieur de la bibliothèque des outils de tournage (pouce) ou des outils de tournage (métrique) sont les plus adaptés pour retirer de la matière avec une trajectoire d’outil comme la finition de rainure. Sélectionnez la bibliothèque en fonction des unités que vous utilisez.



3. Dans la liste déroulante Mode de tournage, sélectionnez le rainurage extérieur, intérieur ou de face en fonction de la géométrie du modèle.

4. Dans l’onglet Géométrie, délimitez la zone de la trajectoire d’outil sur l’axe Z, avec une limite avant et arrière.

   Il est courant de choisir Sélection dans le menu déroulant Mode avant ou Mode arrière pour définir la limite. Vous pouvez étendre ces sélections en saisissant une valeur de décalage.

1. Dans l’onglet Rayons, ajustez la zone à usiner sur l’axe X. Définissez le rayon extérieur et le rayon intérieur pour spécifier les limites extérieures et intérieures de la zone de coupe.

2. (Facultatif) Dans l’onglet Passes, pour contrôler la direction d’usinage, sélectionnez une option dans la liste déroulante Direction.

   Conseil : pour empêcher l’outil de couper les parois de la rainure vers le haut, sélectionnez Éviter la découpe vers le haut.

3. Dans l’onglet Passes, pour combiner la finition de rainure avec l’usinage de rainures simples, sélectionnez Usiner rainures simples.

   Les rainures simples sont les gorges dont la largeur est égale à la largeur de coupe de l’insertion.

4. Dans l’onglet Liaison, pour étendre la trajectoire d’outil radialement ou axialement aux limites du brut et usiner la pièce et la matière non finie, sélectionnez Extension radiale ou Extension axiale.

5. Cliquez sur OK.

La trajectoire d’outil de finition de rainure se présente comme suit. Simulez la trajectoire d’outil pour analyser ses détails.

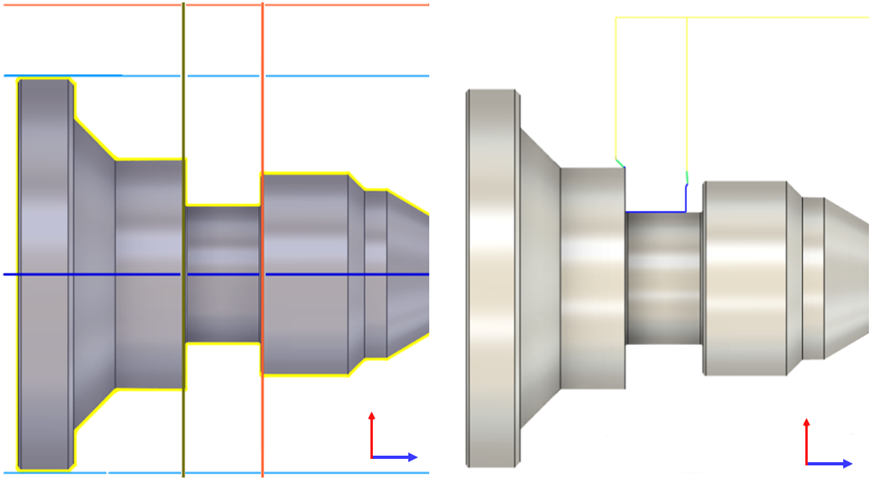

Finition de rainure : limites de géométrie et de rayon et trajectoire d’outil.
