Outil Obstacle de connecteur (Modifier le modèle)
Créez des géométries obstacle aux emplacements prévus des boulons et des broches dans un ensemble.
L’outil Obstacle de connecteur
est accessible à partir de l’environnement contextuel Modifier le modèle. Pour l’ouvrir, dans l’espace de travail Generative Design, sous l’onglet Définir, cliquez sur Modifier le modèle > Modifier le modèle
.

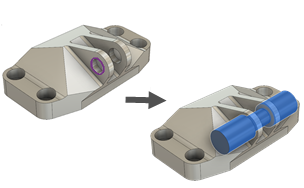

L’option Obstacle de connecteur vous permet de créer une géométrie cylindrique à arêtes droites, afin d’éviter qu’une géométrie ne soit créée là où des broches et des boulons sont nécessaires. Par défaut, seule la géométrie de perçage est créée. Sélectionnez Tête de boulon pour inclure la géométrie obstacle pour les têtes de boulon et Dégagement d’outil pour inclure la géométrie obstacle afin de permettre le dégagement d’outil.
Conseils et astuces
Pour créer une géométrie obstacle détaillée, créez d’abord les formes simples à l’aide de l’outil Obstacle de connecteur, puis modifiez-les pour créer des congés ou d’autres détails à l’aide d’outils tels que
Appuyer/Tirer.
