Charge globale angulaire dans l’espace de travail Generative Design

Une charge globale angulaire est une charge qui, lorsqu’elle est appliquée, affecte l’ensemble des pièces ou des corps du modèle génératif. Elle sert à représenter les forces d’accélération qui agissent sur une masse subissant une accélération angulaire ou une rotation à une vitesse angulaire régulière. La force est proportionnelle à la masse de la matière. Il faut noter que la charge globale n’a aucun effet sur les matériaux de masse nulle.

Pour accéder à la commande, sélectionnez Charge globale angulaire  dans le groupe de fonctions Conditions de conception de la barre d’outils de l’espace de travail Generative Design.

Vous pouvez utiliser une charge globale angulaire pour appliquer des forces représentant les conditions suivantes :

• Vitesse angulaire : cette condition est similaire à la force centrifuge des roues ou des centrifugeuses, qui s’exerce radialement et vers l’extérieur par rapport à l’axe de rotation.
• Accélération angulaire : cette condition est comparable à la rotation de plus en plus rapide d’une roue, où la force s’exerce de façon tangentielle par rapport à l’axe de rotation.

L’accélération peut être positive (augmentation de la vitesse) ou négative (réduction de la vitesse). Pour un objet en rotation qui accélère ou décélère, appliquez une charge globale angulaire qui inclut des entrées de vitesse et d’accélération. La charge obtenue génère à la fois un composant radial et un composant tangentiel de force sur chaque élément du modèle.

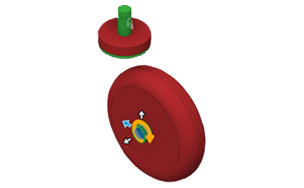

Exemple de charge globale angulaire.
