Charge globale linéaire dans l’espace de travail Generative Design

Une charge globale linéaire est une charge qui, lorsqu’elle est appliquée, affecte l’ensemble des pièces ou des corps du modèle génératif. Elle sert à représenter les forces d’accélération qui agissent sur une masse subissant une accélération linéaire. La force est proportionnelle à la masse de la matière. Il faut noter que la charge globale n’a aucun effet sur les matériaux de masse nulle.

Pour accéder à la commande, sélectionnez Charge globale linéaire  dans le groupe de fonctions Conditions de conception de la barre d’outils de l’espace de travail Generative Design.

Utilisez la charge globale linéaire pour appliquer des forces représentant une accélération linéaire, comme les forces agissant sur une voiture de course lorsqu’elle accélère en ligne droite. L’accélération peut être positive (augmentation de la vitesse) ou négative (réduction de la vitesse).

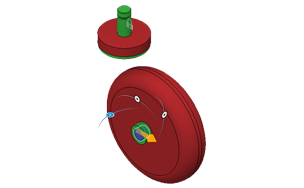

Exemple de charge globale linéaire.
