Charge de masse ponctuelle dans l’espace de travail Generative Design

Une charge ponctuelle représente les effets d’un composant externe attaché au modèle génératif.

Pour accéder à la commande, sélectionnez Masse ponctuelle (représentation manuelle) dans le groupe de fonctions Conditions de conception de la barre d’outils de l’espace de travail Generative Design.

Définissez l’emplacement du centre de gravité du composant attaché, ainsi que la géométrie conservée à laquelle il est connecté dans le modèle. Spécifiez ensuite une valeur de masse. Un tel composant ne devrait avoir qu’un effet moindre sur la raideur du modèle.

Pour définir la position de la masse ponctuelle, vous avez le choix entre deux méthodes :

Utilisez l’option Référence pour la positionner par rapport à la géométrie conservée. Vous pouvez sélectionner une face, une arête ou un sommet.
Utilisez l’option Absolu pour la positionner par rapport à l’origine du modèle. Vous pouvez sélectionner une face ou une arête.

Remarque : la masse des masses ponctuelles n’a pas d’incidence sur les valeurs de masse cible ou de réduction de masse spécifiées dans la boîte de dialogue Objectifs et limites. Cela signifie que la masse des masses ponctuelles n’est pas prise en compte lors de la détermination de la masse cible ou de la masse finale de la pièce conçue de manière générative.

exemple illustrant le terme de charge de force

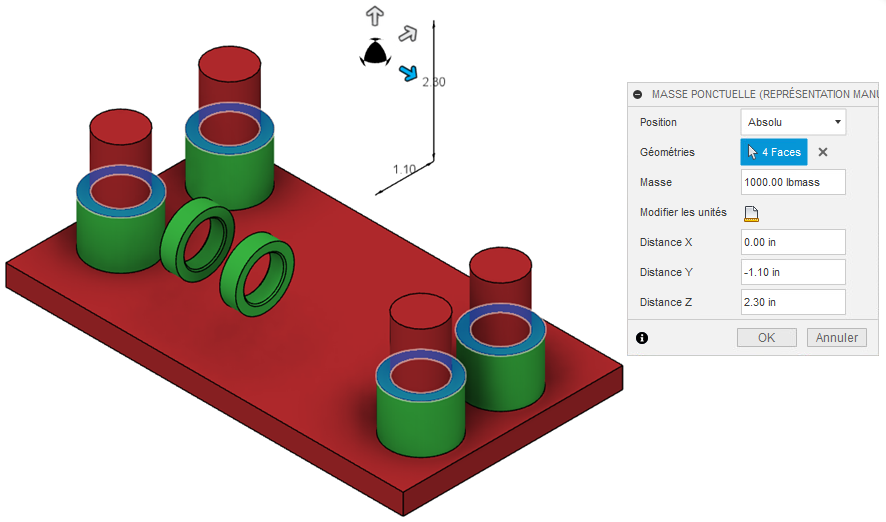

Exemple de charge de masse ponctuelle
